برد شیائومی Mi Mix Fold 3 (13510M18M0A01)

13510M18M0A01

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

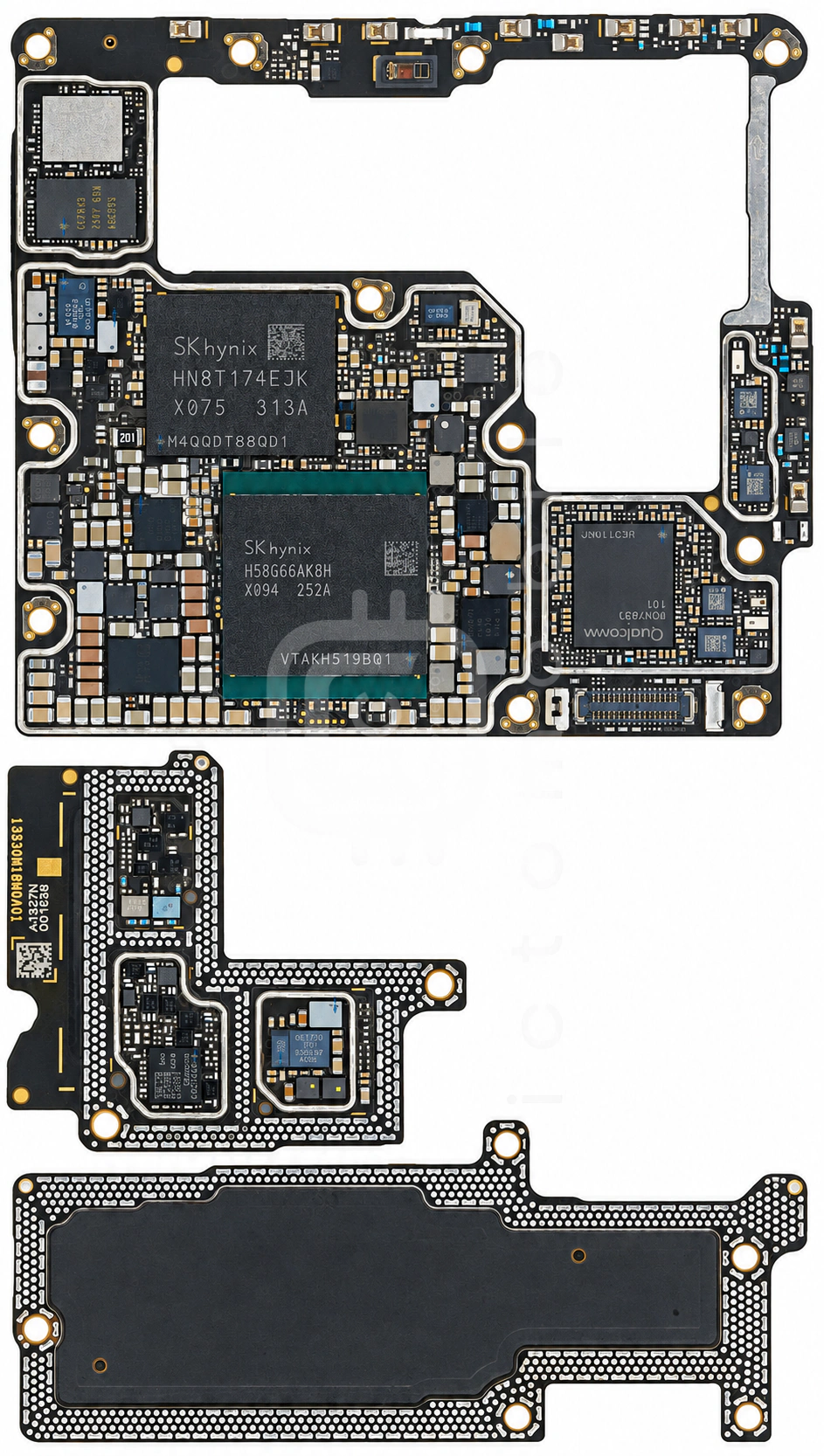

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

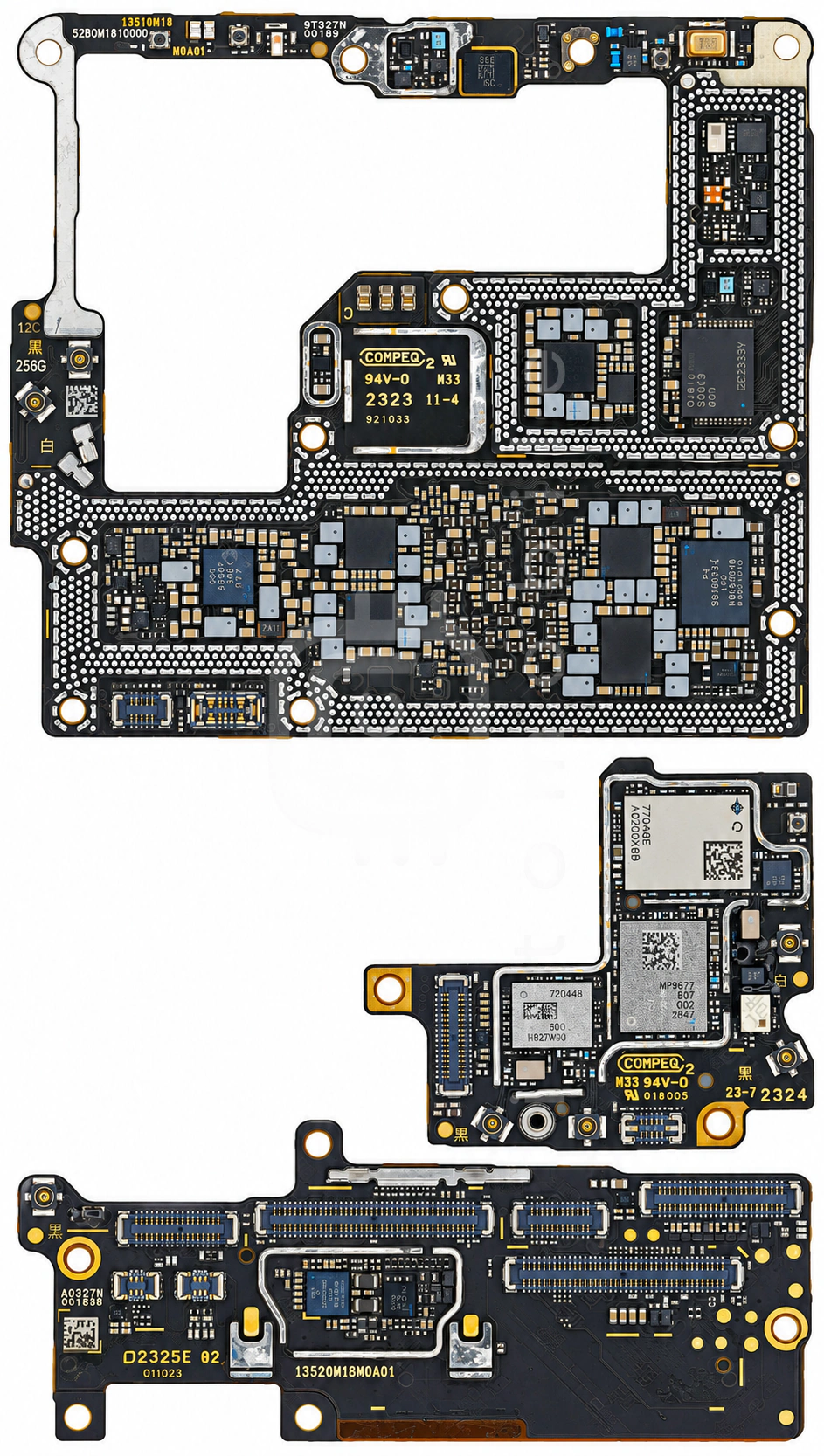

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۶۰ موقعیت از ۶۰ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱KTS1688محافظ اضافه ولتاژKinetic Technologies←
۲KTC2110ECAA-TRکانورتر ولتاژ (DC/DC Voltage Converter)Kinetic Technologies←
۳SN110TUK1NFCNXP Semiconductors←
۴QET7100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۵PMCXB900UEترانزیستور MosfetNexperia←
۶SGM2051-ADJرگولاتور ولتاژ LDOSG Micro←
۷QPM6579آمپلی فایر کم نویز (LNA)QUALCOMM Incorporated←
۸QXM1083ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←
۹QM11122Aسوئیچ آنالوگ DPDTQUALCOMM Incorporated←
۱۰PM8550تغذیه (PMU)QUALCOMM Incorporated←
۱۱PM8550BHشارژ، اندازه گیر سطح باتری (Fuel Gauge)QUALCOMM Incorporated←
۱۲QPM6577آمپلی فایر کم نویز (LNA)QUALCOMM Incorporated←
۱۳QDM4303سوئیچ آنتن DiversityQUALCOMM Incorporated←
۱۴WCN7851بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←
۱۵WL2866Dتغذیه دوربینOmniVision←
۱۶QXM1086ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←
۱۷QM77048Eماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۱۸PM8550VSتغذیه (PMU)QUALCOMM Incorporated←
۱۹WL2863D28-4-TRرگولاتور ولتاژ LDOWILLSEMI←
۲۰SX9373سنسور GRIP/SARSEMTECH←
۲۱QAT3518تیونر آنتن RFQUALCOMM Incorporated←
۲۲PMR735Dتغذیه بخش RFQUALCOMM Incorporated←
۲۳PMK8550بافر کلاکQUALCOMM Incorporated←
۲۴PM8550VSتغذیه (PMU)QUALCOMM Incorporated←
۲۵QXM1086ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←
۲۶PM8550VEتغذیه (PMU)QUALCOMM Incorporated←
۲۷LN3420ADT2AGترانزیستور MosfetLRC←
۲۸NU1652WYYBشارژ بی سیمNuVolta Technologies←
۲۹PM8010تغذیه دوربینQUALCOMM Incorporated←
۳۰LN3420ADT2AGترانزیستور MosfetLRC←
۳۱DIO4480درایور USB Type-CDIOO Microcircuits←
۳۲LSM6DSOسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۳۳ET9918Bمحافظ اضافه ولتاژWuxi Etek Microelectronics Co←
۳۴ES30P4N3HXدیود محافظ ولتاژ TVSWuxi Etek Microelectronics Co←
۳۵PM8550VSتغذیه (PMU)QUALCOMM Incorporated←
۳۶QM11133سوئیچ SP3TQORVO←
۳۷VC7643-63Hپاور آمپلی فایر 3G و 4G و 5GVANCHIP←
۳۸ET9552محافظ اضافه ولتاژWuxi Etek Microelectronics Co←
۳۹SGM2038-1.05رگولاتور ولتاژ LDOSG Micro←
۴۰SC8581CFFRشارژXiaomi←
۴۱PMCXB900UEترانزیستور MosfetNexperia←
۴۲LN3420ADT2AGترانزیستور MosfetLRC←
۴۳PM8010تغذیه دوربینQUALCOMM Incorporated←
۴۴QAT5569تیونر آنتن RFQUALCOMM Incorporated←
۴۵LN3420ADT2AGترانزیستور MosfetLRC←
۴۶WCD9380Codec صوتQUALCOMM Incorporated←
۴۷QXM1083ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←
۴۸QET7100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۴۹SM3011تغذیه صفحه نمایشSilicon Mitus←
۵۰SDR735فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←
۵۱QAT3518تیونر آنتن RFQUALCOMM Incorporated←
۵۲QM11133سوئیچ SP3TQORVO←
۵۳QM77042ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)QORVO←
۵۴H58GG6AK8HX094حافظه RAMSkhynix←
۵۵WL2863D28-4-TRرگولاتور ولتاژ LDOWILLSEMI←
۵۶WL2836D18-4رگولاتور ولتاژ LDOWILLSEMI←
۵۷WL2863D28-4-TRرگولاتور ولتاژ LDOWILLSEMI←
۵۸SM3010Aتغذیه صفحه نمایشSilicon Mitus←
۵۹HN8T174EJKX075حافظه UFS (هارد)Skhynix←
۶۰PM8550VSتغذیه (PMU)QUALCOMM Incorporated←
