نقشه برد Motorola Edge X30 (SR28D20430)

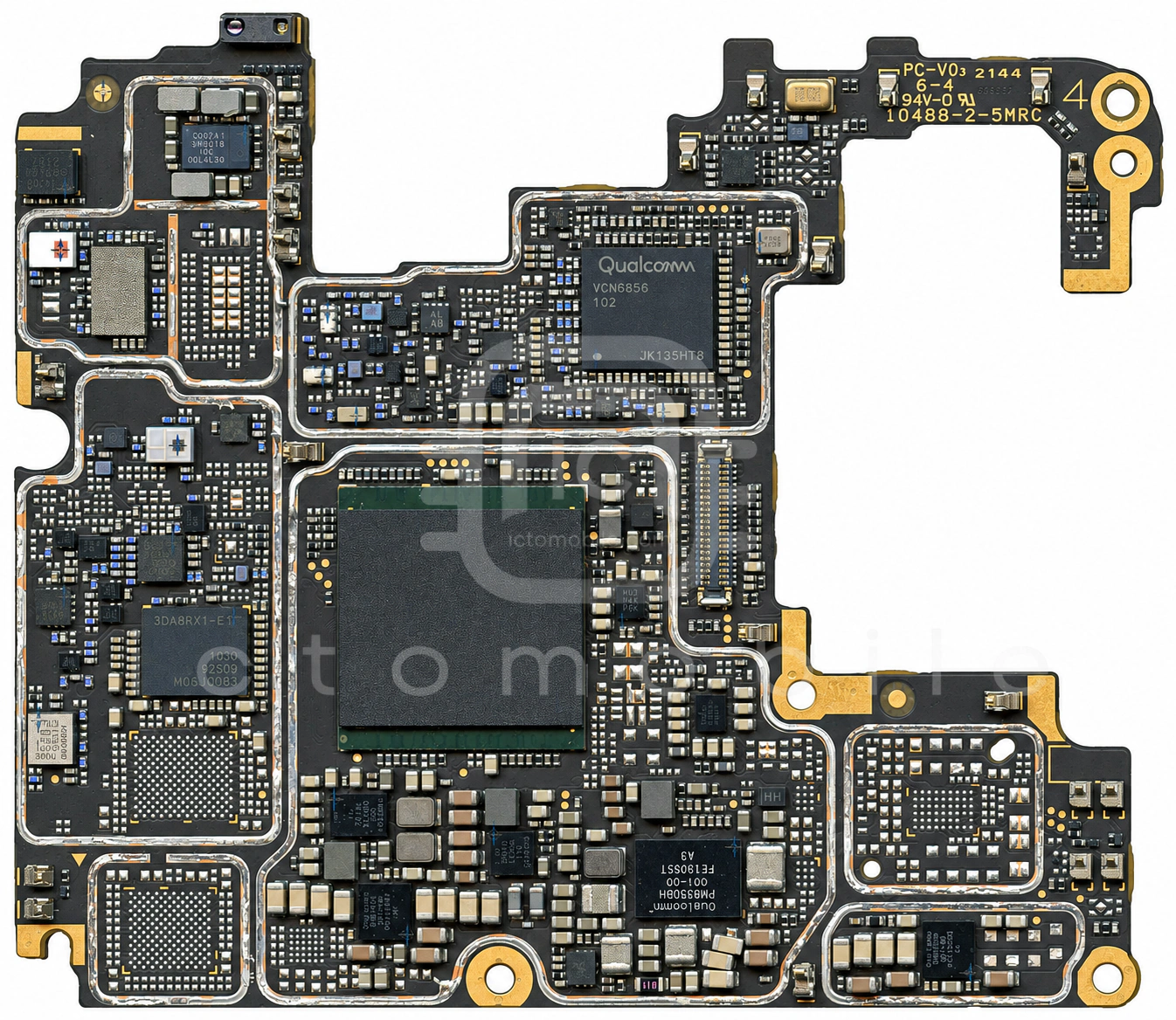

روی برد

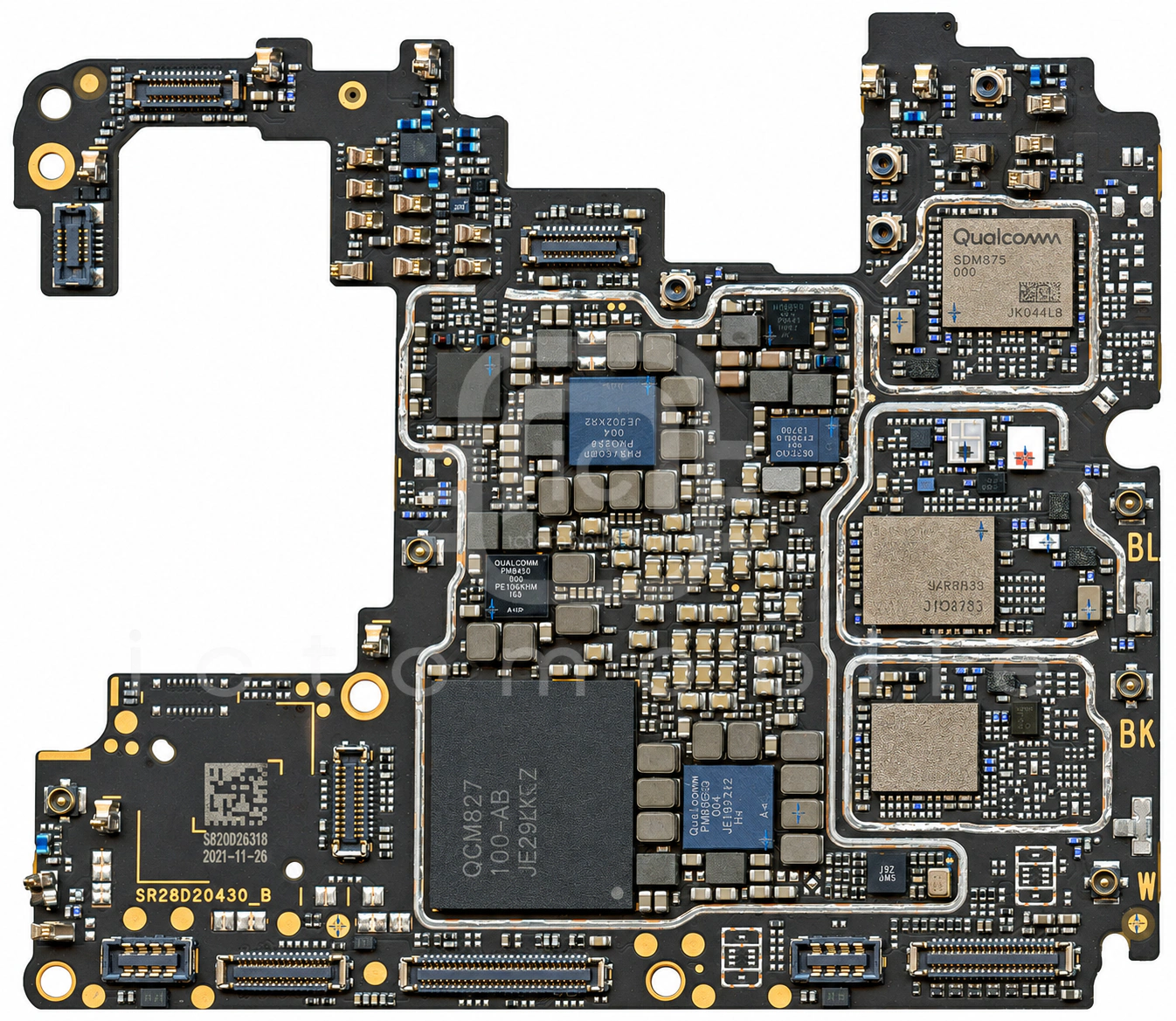

پشت برد

↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۳۱ موقعیت از ۳۱ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها

۱WCN6856بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←

۲QET7100EPT (Envelope Power Tracker)QUALCOMM Incorporated←

۳ICM-42602سنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)InvenSense←

۴QLN5030سوئیچ آنتنQUALCOMM Incorporated←

۵K3LK7K70BM-BGCPحافظه RAMSamsung semiconductor←

۶Snapdragon 8 Gen 1 5G SM8450CPU بخش Application و BasebandQUALCOMM Incorporated←

۷PM8010تغذیه دوربینQUALCOMM Incorporated←

۸SDR735فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←

۹PMR735Aتغذیه بخش RFQUALCOMM Incorporated←

۱۰SMB1393شارژ، اندازه گیر سطح باتری (Fuel Gauge)QUALCOMM Incorporated←

۱۱WSA8835آمپلی فایر صوتQUALCOMM Incorporated←

۱۲PM8350BHتغذیه (PMU)QUALCOMM Incorporated←

۱۳SMB1393شارژ، اندازه گیر سطح باتری (Fuel Gauge)QUALCOMM Incorporated←

۱۴SX9375IULTRTسنسور GRIP/SARSEMTECH←

۱۵SGM6611Cکانورتر ولتاژ (DC/DC Voltage Converter)SG Micro←

۱۶WAS7227Qدرایور USBWILLSEMI←

۱۷TPS612564Cکانورتر ولتاژ (DC/DC Voltage Converter)Texas Instruments←

۱۸QPM6477پاور آمپلی فایر 5GQORVO←

۱۹QDM6677سوئیچ آنتن DiversityQUALCOMM Incorporated←

۲۰QPM6375ماژول FEM باندهای 2G و 3G و 4GQUALCOMM Incorporated←

۲۱ST54JNFCSTMicroelectronics←

۲۲WSA8830آمپلی فایر صوتQUALCOMM Incorporated←

۲۳PM8350تغذیه (PMU)QUALCOMM Incorporated←

۲۴QET7100EPT (Envelope Power Tracker)QUALCOMM Incorporated←

۲۵QPM6375ماژول FEM باندهای 2G و 3G و 4GQUALCOMM Incorporated←

۲۶QPM6325پاور آمپلی فایر 3G و 4GQUALCOMM Incorporated←

۲۷PM8450تغذیه (PMU)QUALCOMM Incorporated←

۲۸MTFC256GAXATEA-WTحافظه UFS (هارد)Micron←

۲۹PM8350Cتغذیه (PMU)QUALCOMM Incorporated←

۳۰PMK8450بافر کلاکQUALCOMM Incorporated←

۳۱QAT3555تیونر آنتن RFQUALCOMM Incorporated←

عیب‌یابی

یک ایراد را انتخاب کنید تا قطعه‌های همین برد که ممکن است آن را ایجاد کرده باشند مشخص شود.
