برد سامسونگ A03 (SM-A035F)

SM-A035F

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

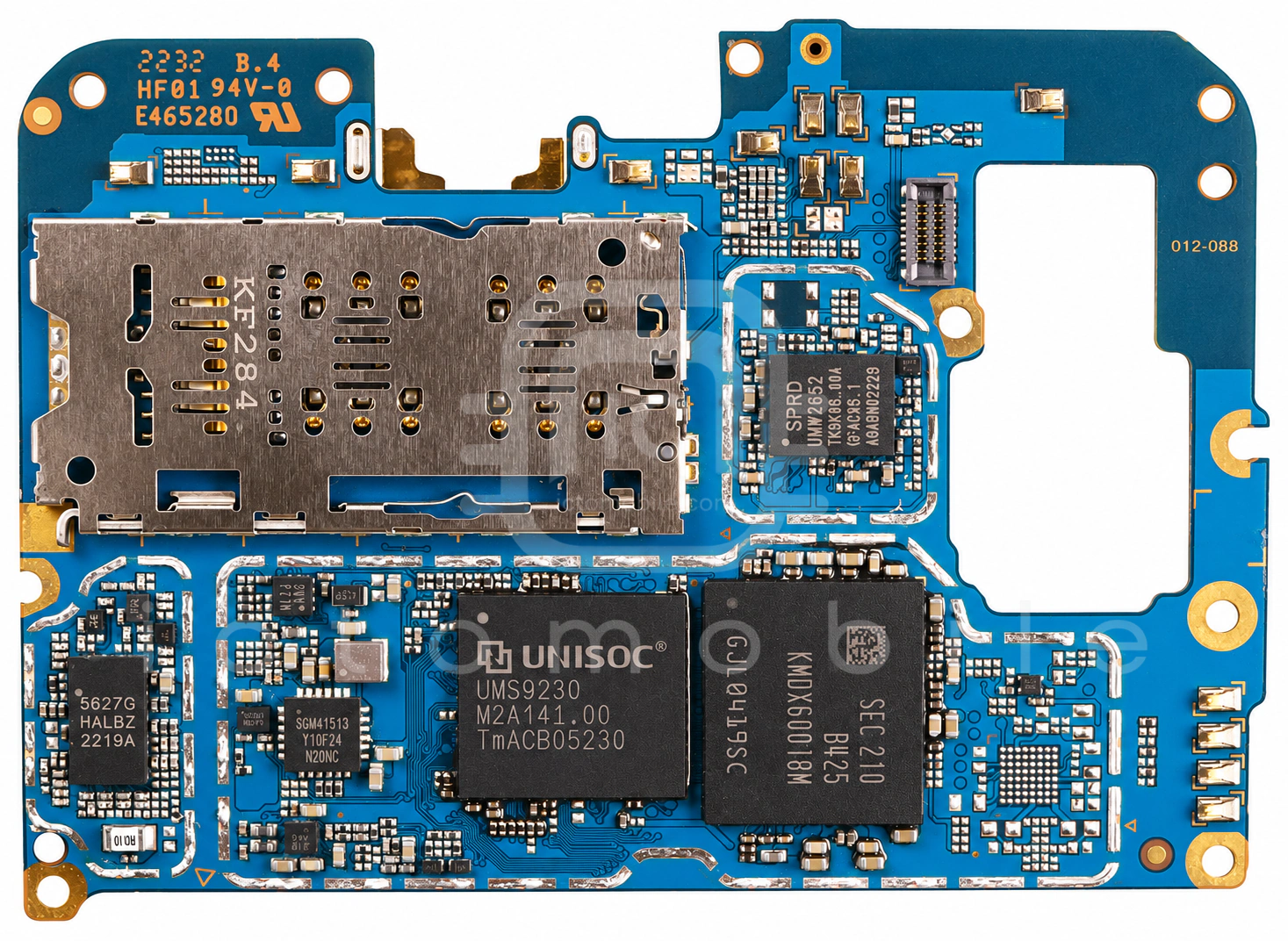

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

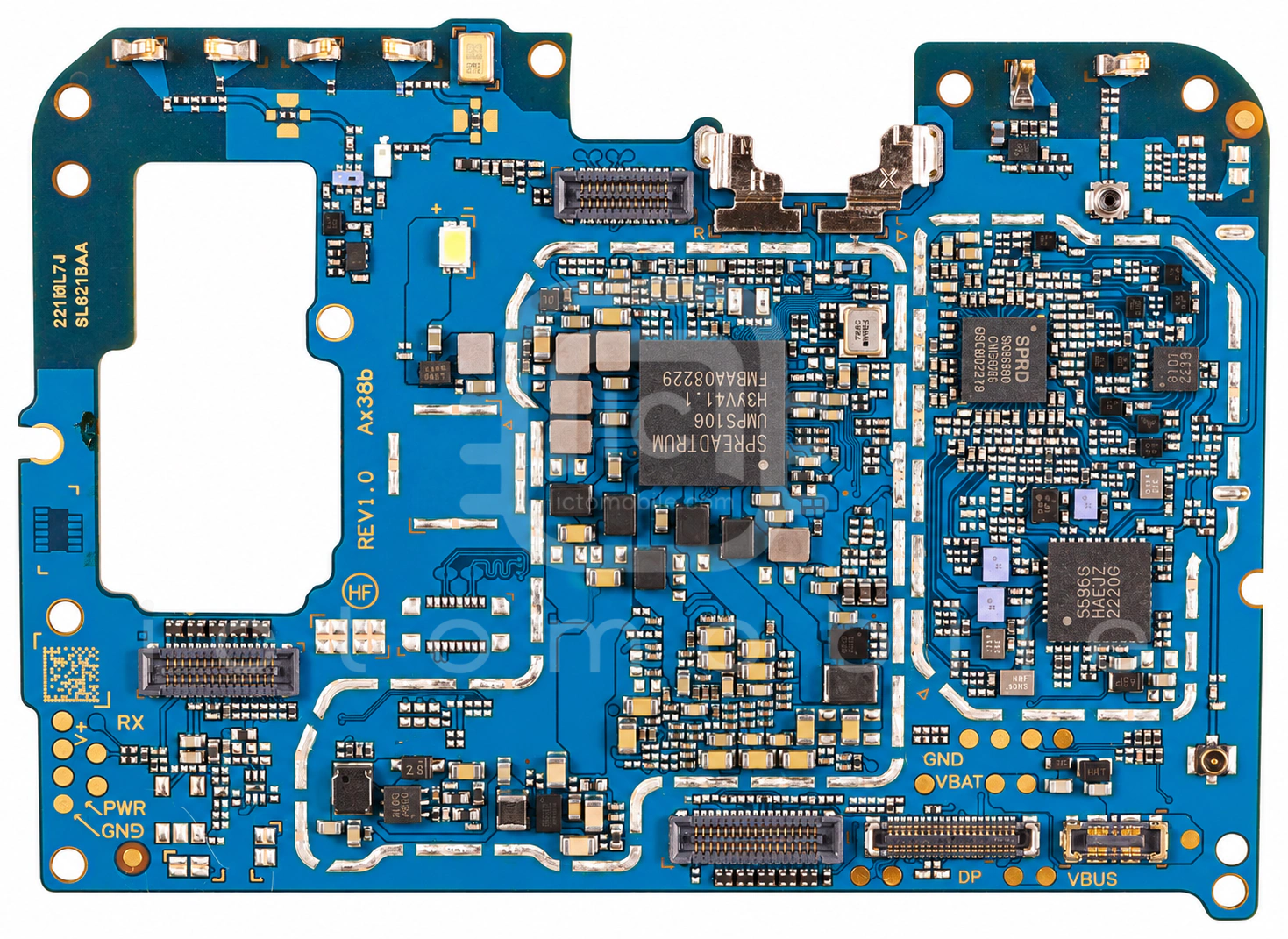

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۱۱ موقعیت از ۱۱ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱ETA355ECSUکانورتر ولتاژ (DC/DC Voltage Converter)ETASOLUTION←
۲UMS9230 Tiger T606CPU بخش Application و BasebandUNISOC←
۳SR3595Dفرستنده و گیرنده رادیویی (RF Transceiver)Spreadtrum←
۴UMP510G5تغذیه (PMU)Spreadtrum←
۵KMDX60018M-B425حافظه eMCP (هارد)Samsung semiconductor←
۶NZ5627Gپاور آمپلی فایر 4GLansus←
۷AW37501BCSRتغذیه صفحه نمایشAwinic←
۸AW9962Eدرایور بک لایت LCDAwinic←
۹UMW2652بلوتوث، وای فای (wifi) و GPSUNISOC←
۱۰SGM41513YTQF24GشارژSG Micro←
۱۱NZ5596Gماژول FEM باندهای 2G و 3G و 4GLansus←
