برد سامسونگ A03s (SM-A037F)

SM-A037F

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

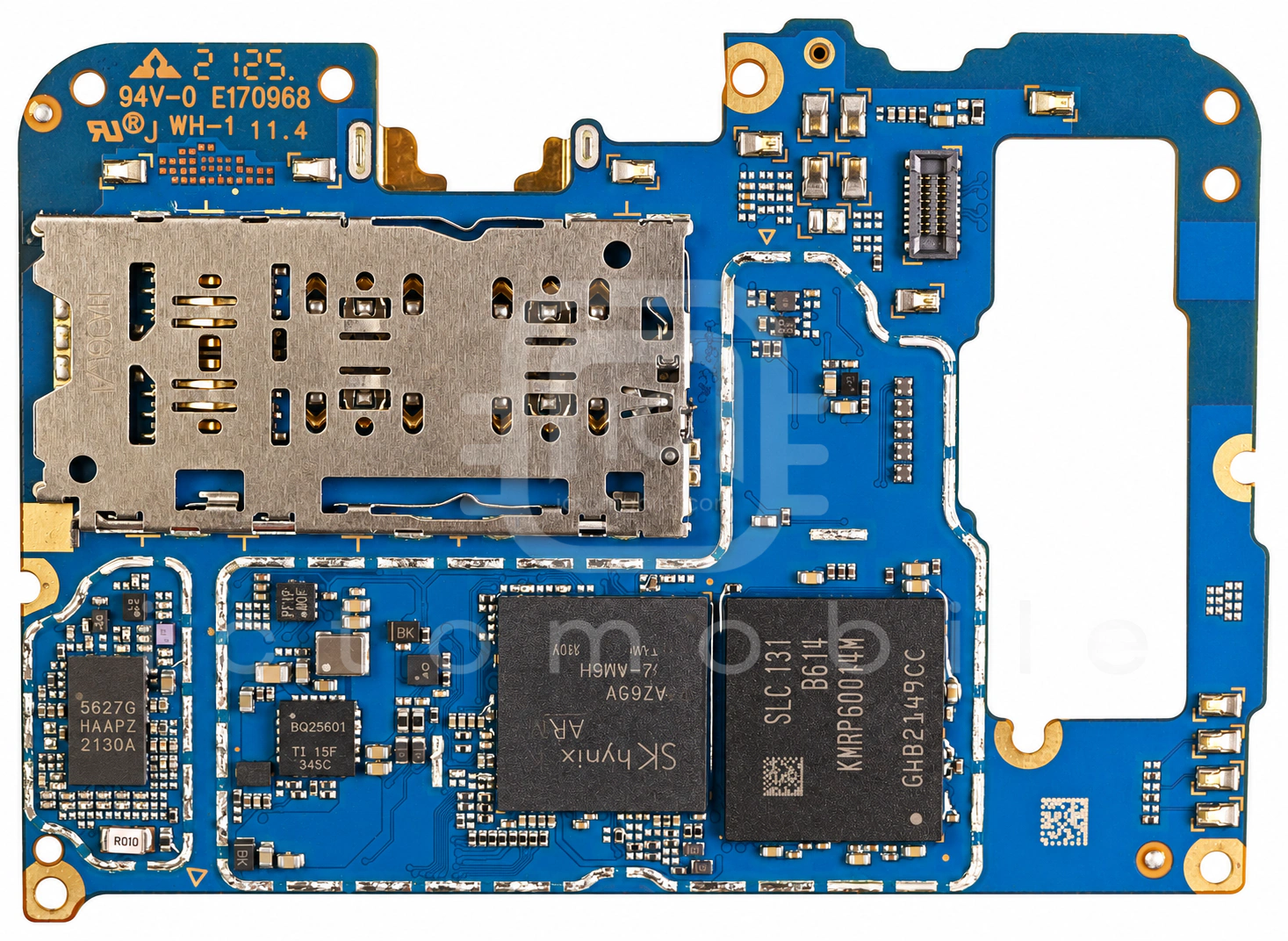

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

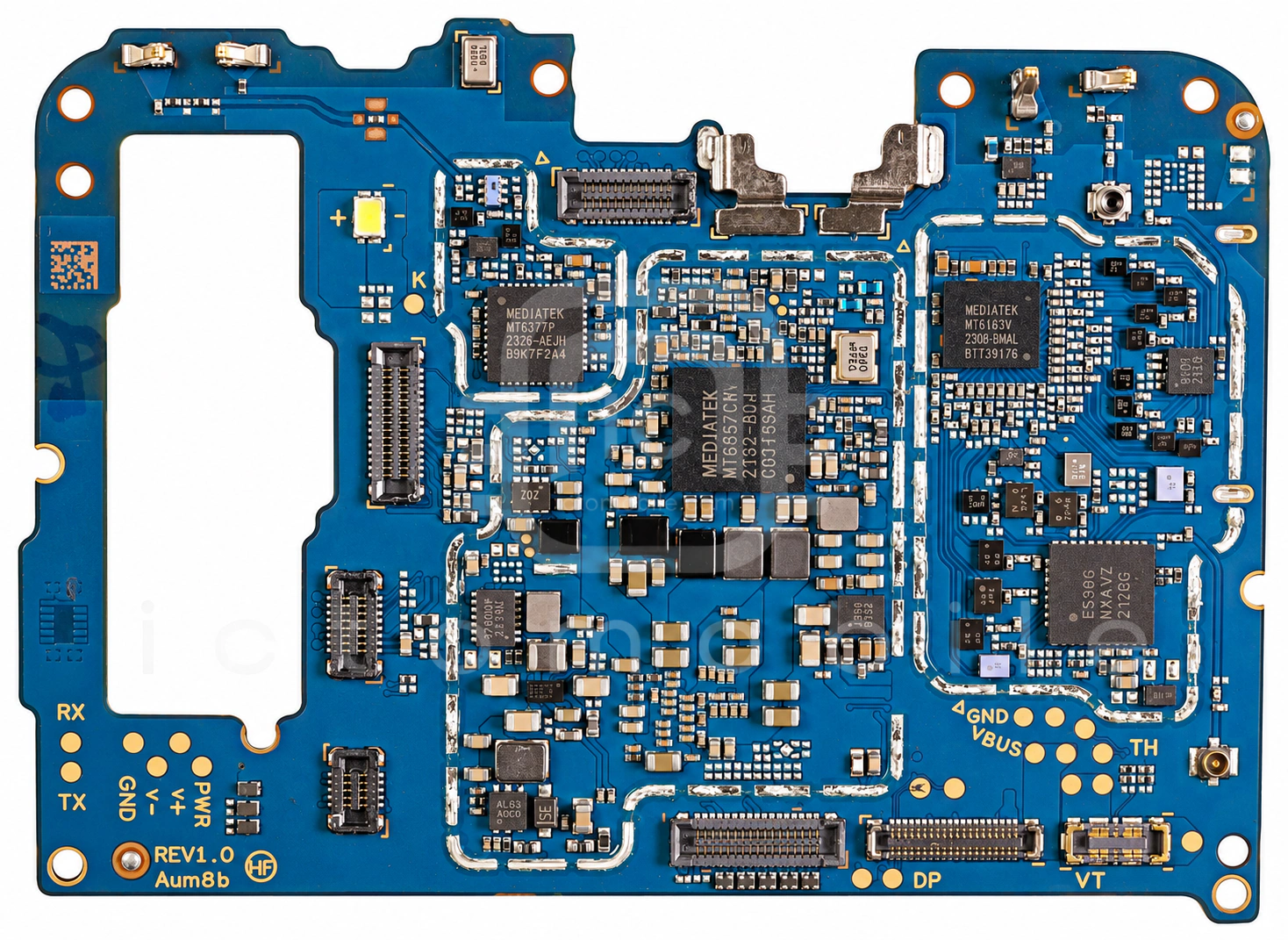

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۱۳ موقعیت از ۱۳ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱NZ5627Gپاور آمپلی فایر 4GLansus←
۲SGM3780درایور LED فلاش دوربینSG Micro←
۳MT6177MVفرستنده و گیرنده رادیویی (RF Transceiver)Mediatek←
۴NZ5596Gماژول FEM باندهای 2G و 3G و 4GLansus←
۵MT6631Nبلوتوث، وای فای (wifi) ، رادیو FM و GPSMediatek←
۶1559آمپلی فایر صوتنامعلوم←
۷MT6357CRVتغذیه و شارژ و Codec صوتMediatek←
۸KMRP60014M-B614حافظه eMCP (هارد)Samsung semiconductor←
۹MediaTek Helio G35 MT6765VCPU بخش Application و BasebandMediatek←
۱۰AW32905FCRمحافظ اضافه ولتاژAwinic←
۱۱SM5109تغذیه صفحه نمایشSilicon Mitus←
۱۲AW9962Eدرایور بک لایت LCDAwinic←
۱۳BQ25601شارژTexas Instruments←
