نقشه برد Samsung Galaxy Z Fold2 5G (SM-F916U)

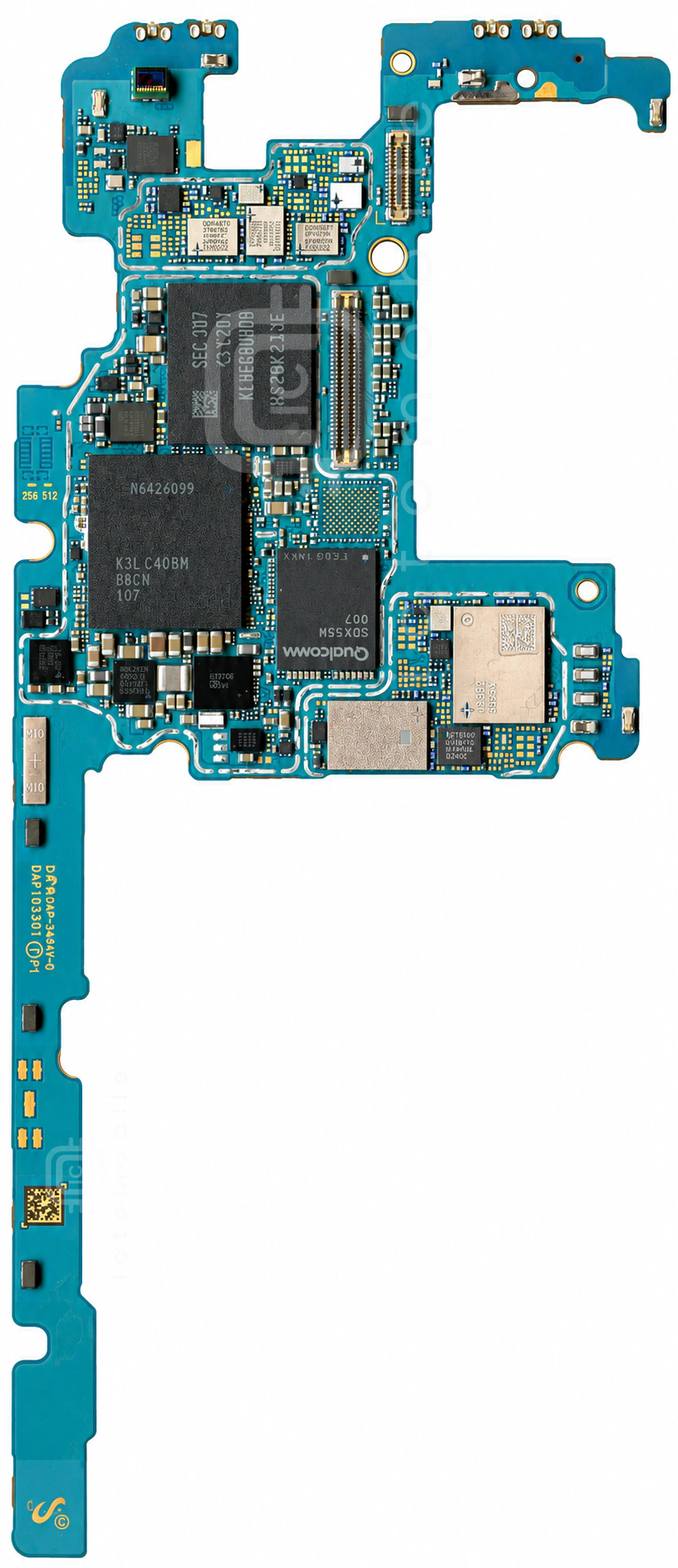

روی برد

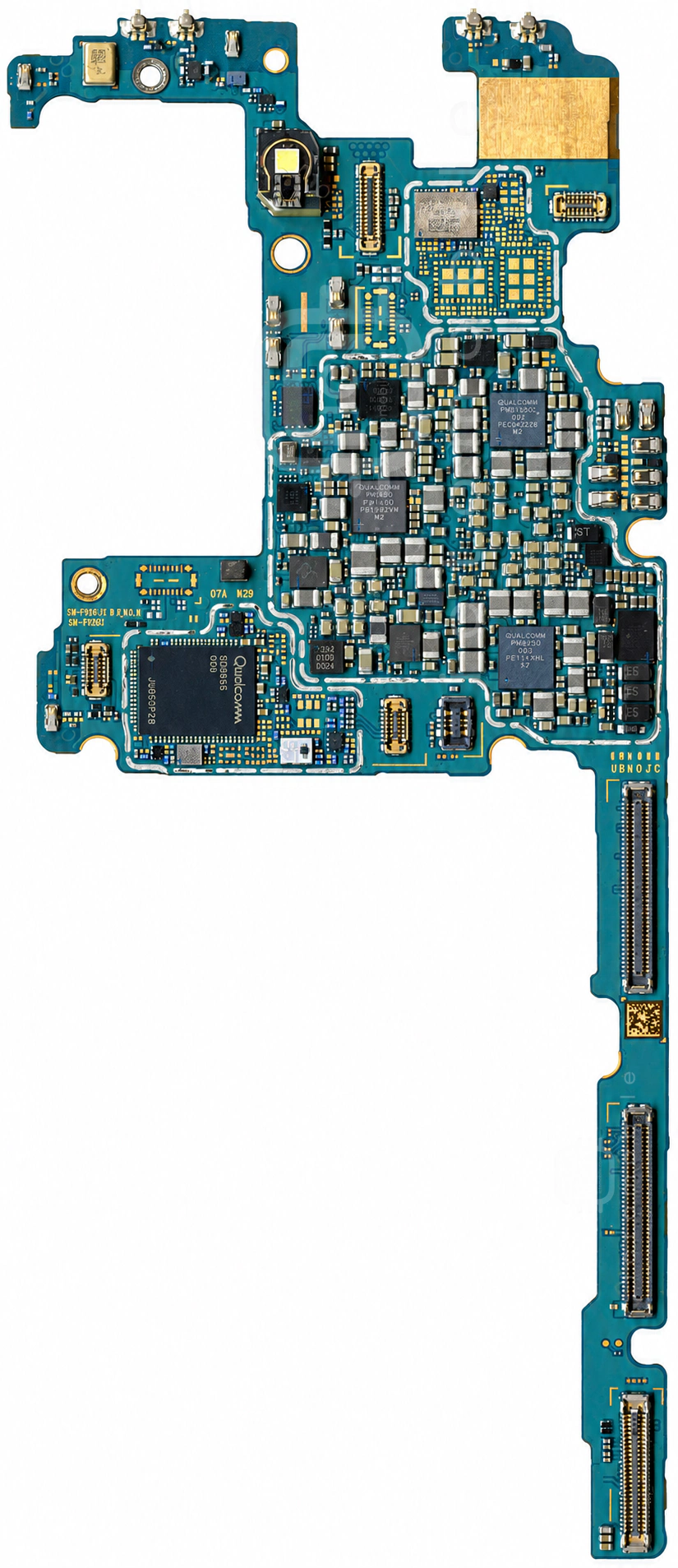

پشت برد

↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۴۳ موقعیت از ۴۳ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها

۱MXD8646Sسوئیچ آنالوگ DPDTMAXSCEND←

۲MXD8621سوئیچ آنتنMAXSCEND←

۳SR100TUK-B22BAUltra Wideband (UWB)NXP Semiconductors←

۴BGU8019Wآمپلی فایر GPSNXP Semiconductors←

۵QDM5873آمپلی فایر کم نویز (LNA)QUALCOMM Incorporated←

۶QDM4820آمپلی فایر کم نویز (LNA)QUALCOMM Incorporated←

۷QDM4870ماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)QUALCOMM Incorporated←

۸KLUEG8UHDB-C2D1حافظه UFS (هارد)Samsung semiconductor←

۹AH1897T-FAN-7سنسور مغناطیسی اثر هال (Hall Effect)DIODES←

۱۰SN110UV2NFC + eSIMNXP Semiconductors←

۱۱S2MPB03X01‐6030تغذیه دوربینSamsung semiconductor←

۱۲SDX55MCPU بخش BasebandQUALCOMM Incorporated←

۱۳DG2730DNسوئیچ آنالوگ DPDTVishay Siliconix←

۱۴AK09970Dسنسور مغناطیسی قطب نما (Compass)AKM←

۱۵FPF3188AUCXمحافظ اضافه ولتاژON Semiconductor←

۱۶PCA9468B3شارژNXP Semiconductors←

۱۷MAX77705Cدرایور USB، شارژ، درایور LED فلاش دوربین و درایور ویبراتورMaxim←

۱۸S2ASL01محافظ اضافه ولتاژSamsung semiconductor←

۱۹AP7340D-18FS4-7رگولاتور ولتاژ LDODIODES←

۲۰SKY58210-11ماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)Skyworks Solutions Inc←

۲۱SKY77365-11پاور آمپلی فایر GSMSkyworks Solutions Inc←

۲۲QM78092ماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←

۲۳MXD8643RMسوئیچ SP4TMAXSCEND←

۲۴K3LK4K40BM-BGCNحافظه RAMSamsung semiconductor←

۲۶QAT5515تیونر آنتن RFQUALCOMM Incorporated←

۲۷GPS1502Lآمپلی فایر GPSInfineon←

۲۸QPM5677پاور آمپلی فایر 5GQUALCOMM Incorporated←

۲۹QET6100EPT (Envelope Power Tracker)QUALCOMM Incorporated←

۳۰LSM6DSOسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←

۳۱S2MPB02تغذیه (PMU)Samsung semiconductor←

۳۲PM8150Cتغذیه بخش ApplicationQUALCOMM Incorporated←

۳۳PMK8002بافر کلاکQUALCOMM Incorporated←

۳۴STM32G071E8YمیکروکنترلرSTMicroelectronics←

۳۵PMX55تغذیه بخش BasebandQUALCOMM Incorporated←

۳۶S2MIS01سوئیچ آنالوگSamsung semiconductor←

۳۷P9320Sشارژ بی سیمIDT - Integrated Device Technology←

۳۸PM8250تغذیه (PMU)QUALCOMM Incorporated←

۳۹QET5100EPT (Envelope Power Tracker)QUALCOMM Incorporated←

۴۰PCAL6524IO ExpanderNXP Semiconductors←

۴۱PM3003Aکانورتر ولتاژ (DC/DC Voltage Converter)QUALCOMM Incorporated←

۴۲QET5100EPT (Envelope Power Tracker)QUALCOMM Incorporated←

۴۳QAT5515تیونر آنتن RFQUALCOMM Incorporated←

۴۴SDR865فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←

عیب‌یابی

از مشکل به قطعه

یک ایراد را انتخاب کنید تا قطعه‌های همین برد که ممکن است آن را ایجاد کرده باشند مشخص شود.
