برد سامسونگ Z Fold3 5G (SM-F926B)

SM-F926B

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

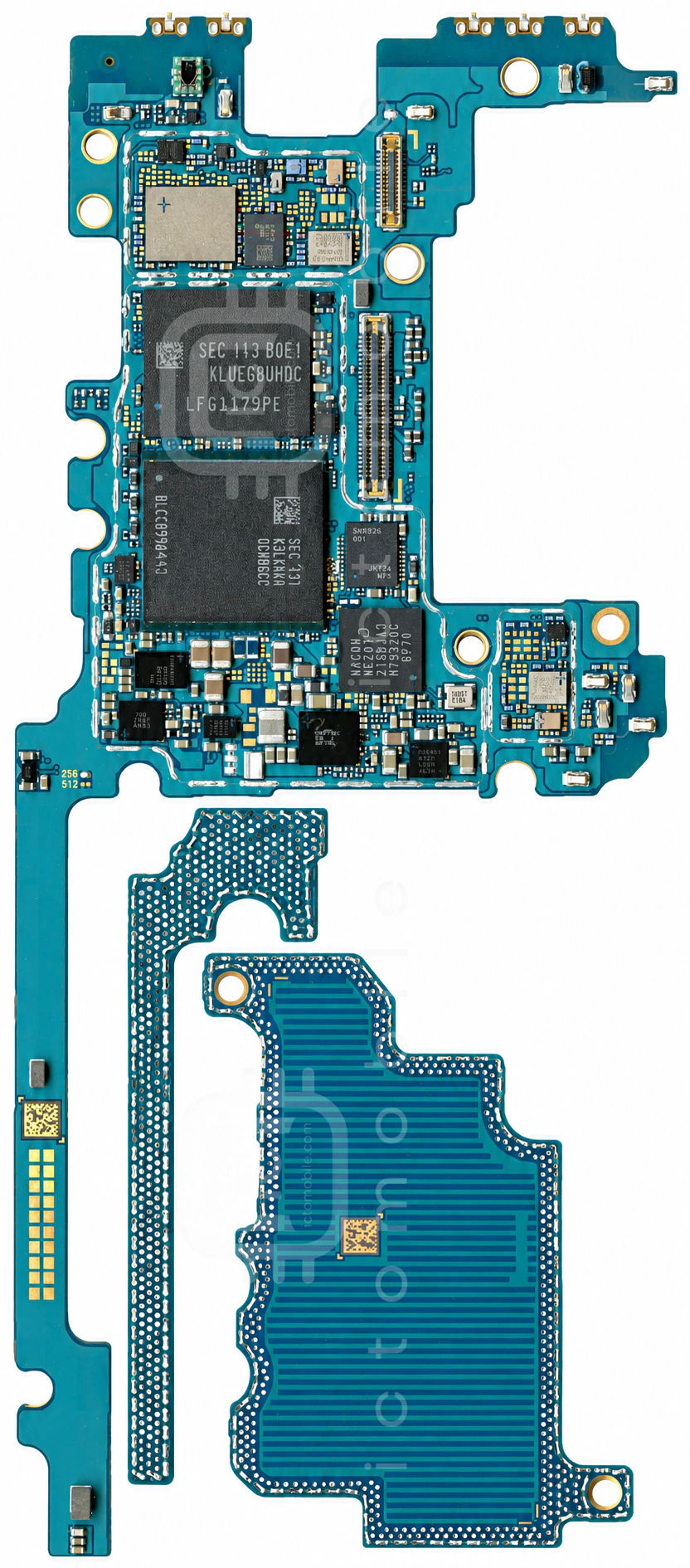

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

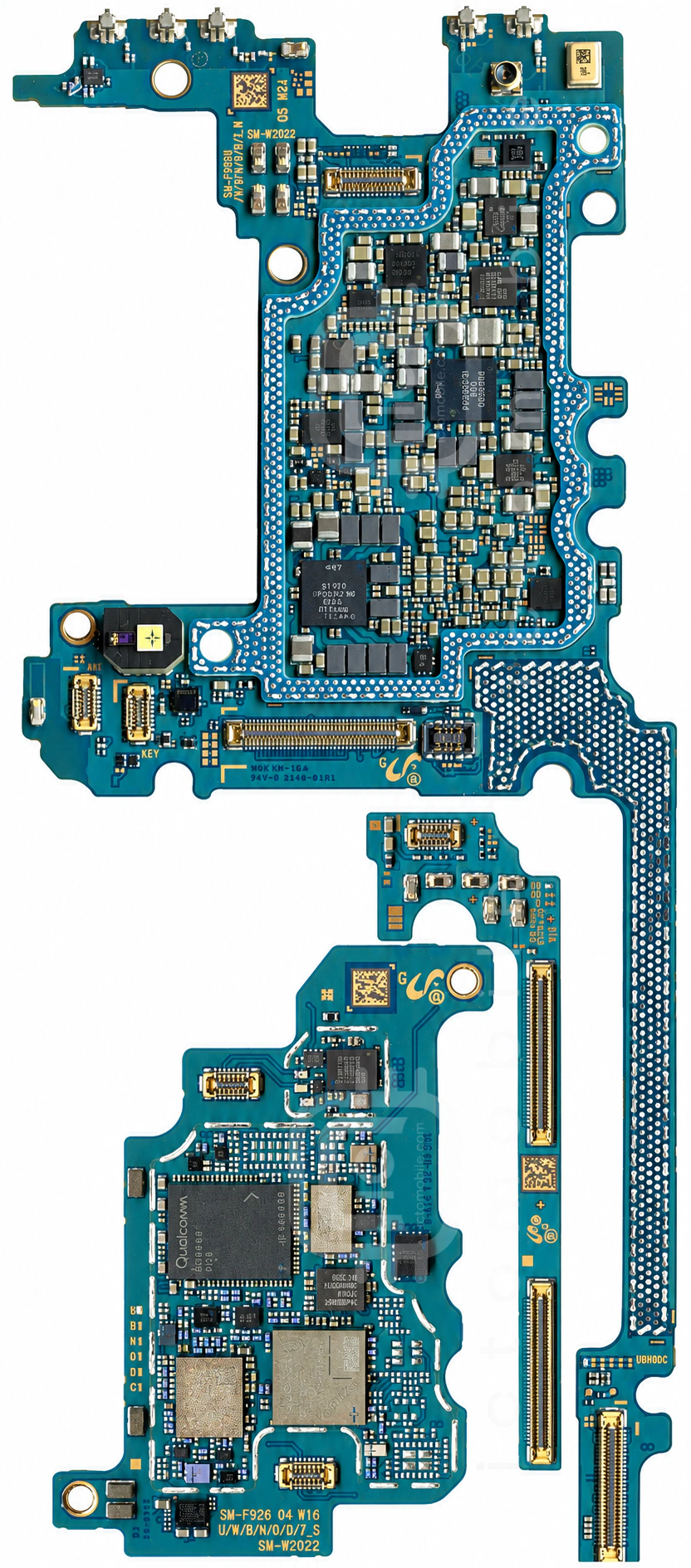

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۴۰ موقعیت از ۴۰ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱PMR735Bتغذیه بخش RFQUALCOMM Incorporated←
۲QET5100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۳1J1ماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)Murata←
۴SLG4T43110Vسوئیچ بار (Load Switch)Renesas Technology Corp←
۵PI3WVR648سوئیچ آنالوگDIODES←
۶QET6105APT (Average Power Tracking)QUALCOMM Incorporated←
۷S2MPB02تغذیه (PMU)Samsung semiconductor←
۸PM8350Cتغذیه (PMU)QUALCOMM Incorporated←
۹LPS22HHسنسور فشار جو (Barometer)STMicroelectronics←
۱۰PMK8350بافر کلاکQUALCOMM Incorporated←
۱۱SN110UV4NFC + eSIMNXP Semiconductors←
۱۲SMR526فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←
۱۳QPM6810ماژول FEM باندهای 2G و 3G و 4GQUALCOMM Incorporated←
۱۴PM8350تغذیه (PMU)QUALCOMM Incorporated←
۱۵PMR735Aتغذیه بخش RFQUALCOMM Incorporated←
۱۶TLV75511PDQNRرگولاتور ولتاژ LDOTexas Instruments←
۱۷LSM6DSOسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۱۸AP7340D-18FS4-7رگولاتور ولتاژ LDODIODES←
۱۹STM32G051F8Y6TRمیکروکنترلرSTMicroelectronics←
۲۰SFML8A0K001سوئیچ آنتن DiversityWISOL←
۲۱S2MIW04X02شارژ بی سیمSamsung semiconductor←
۲۲DG2730DNسوئیچ آنالوگ DPDTVishay Siliconix←
۲۳QPM5875ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)QUALCOMM Incorporated←
۲۴WEZ01درایور S PenWACOM←
۲۵SM5451شارژSilicon Mitus←
۲۶SR100TUK-B22BAUltra Wideband (UWB)NXP Semiconductors←
۲۷S3K250AFDV-MF35میکروکنترلرSamsung semiconductor←
۲۸QM78105سوئیچ آنتن DiversityQUALCOMM Incorporated←
۲۹KTU1258EPAAمحافظ اضافه ولتاژKinetic Technologies←
۳۰MAX77705Cدرایور USB، شارژ، درایور LED فلاش دوربین و درایور ویبراتورMaxim←
۳۱QAT5515تیونر آنتن RFQUALCOMM Incorporated←
۳۲BGAU1A10آمپلی فایر کم نویز (LNA)Infineon←
۳۳K3LK4K40CM-BGCPحافظه RAMSamsung semiconductor←
۳۴SDR868فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←
۳۵QET5100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۳۶QDM5872آمپلی فایر کم نویز (LNA)QUALCOMM Incorporated←
۳۷KLUEG8UHDC-B0E1حافظه UFS (هارد)Samsung semiconductor←
۳۸Snapdragon 888 5G SM8350CPU بخش Application و BasebandQUALCOMM Incorporated←
۳۹S2ASL01محافظ اضافه ولتاژSamsung semiconductor←
۴۰SKY77365-11پاور آمپلی فایر GSMSkyworks Solutions Inc←
