برد سامسونگ A03 Core (SM-A032F)

SM-A032F

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

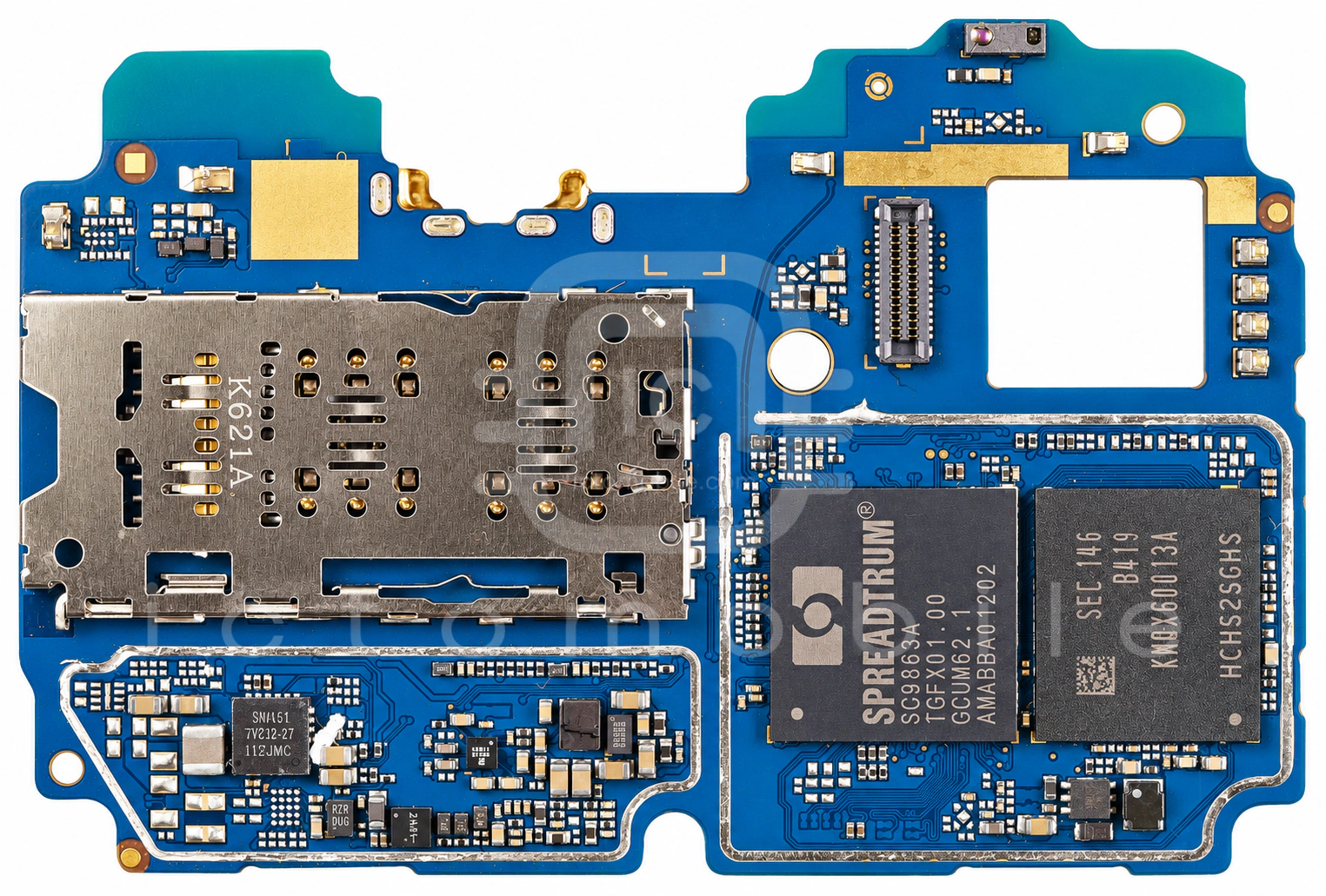

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

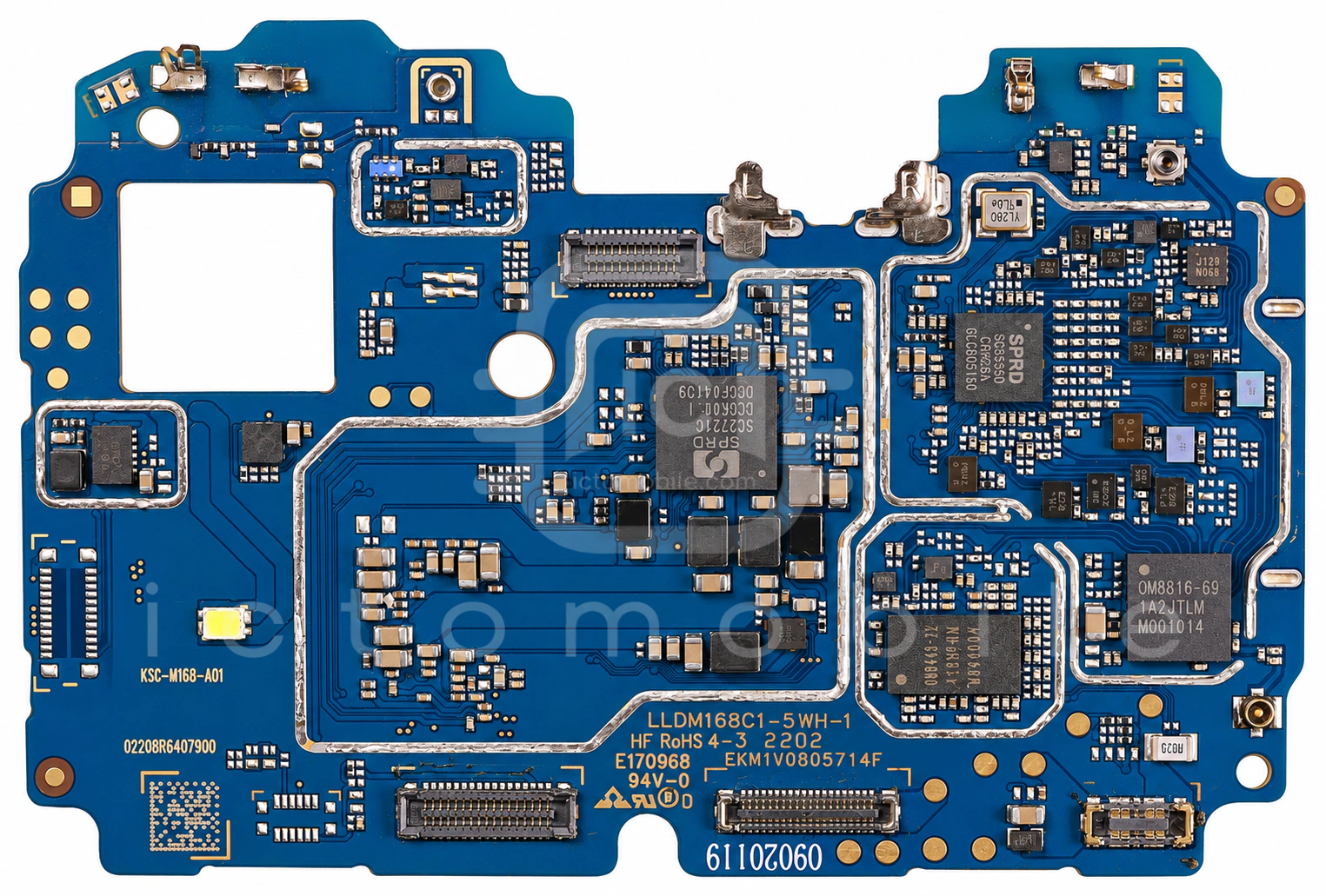

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۱۳ موقعیت از ۱۳ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱AW9962Eدرایور بک لایت LCDAwinic←
۲ETA355DCSUکانورتر ولتاژ (DC/DC Voltage Converter)ETASOLUTION←
۳SGM41511شارژSG Micro←
۴AW37501BCSRتغذیه صفحه نمایشAwinic←
۵OM8816-62ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)Onmicro←
۶SC9863ACPU بخش Application و BasebandSpreadtrum←
۷OM8443-22پاور آمپلی فایر 3G و 4GON Semiconductor←
۸OCP8132VADدرایور LED فلاش دوربینOrient Chip Semiconductor←
۹AW32905FCRمحافظ اضافه ولتاژAwinic←
۱۰SR3595Dفرستنده و گیرنده رادیویی (RF Transceiver)Spreadtrum←
۱۱SC2721Gتغذیه (PMU)Spreadtrum←
۱۲BCT89318Aآمپلی فایر صوتBROADCHIP←
۱۳KMQX60013A-B419حافظه eMCP (هارد)Samsung semiconductor←
