نقشه برد Realme 11 Pro | Realme 11 Pro + (2AB634)

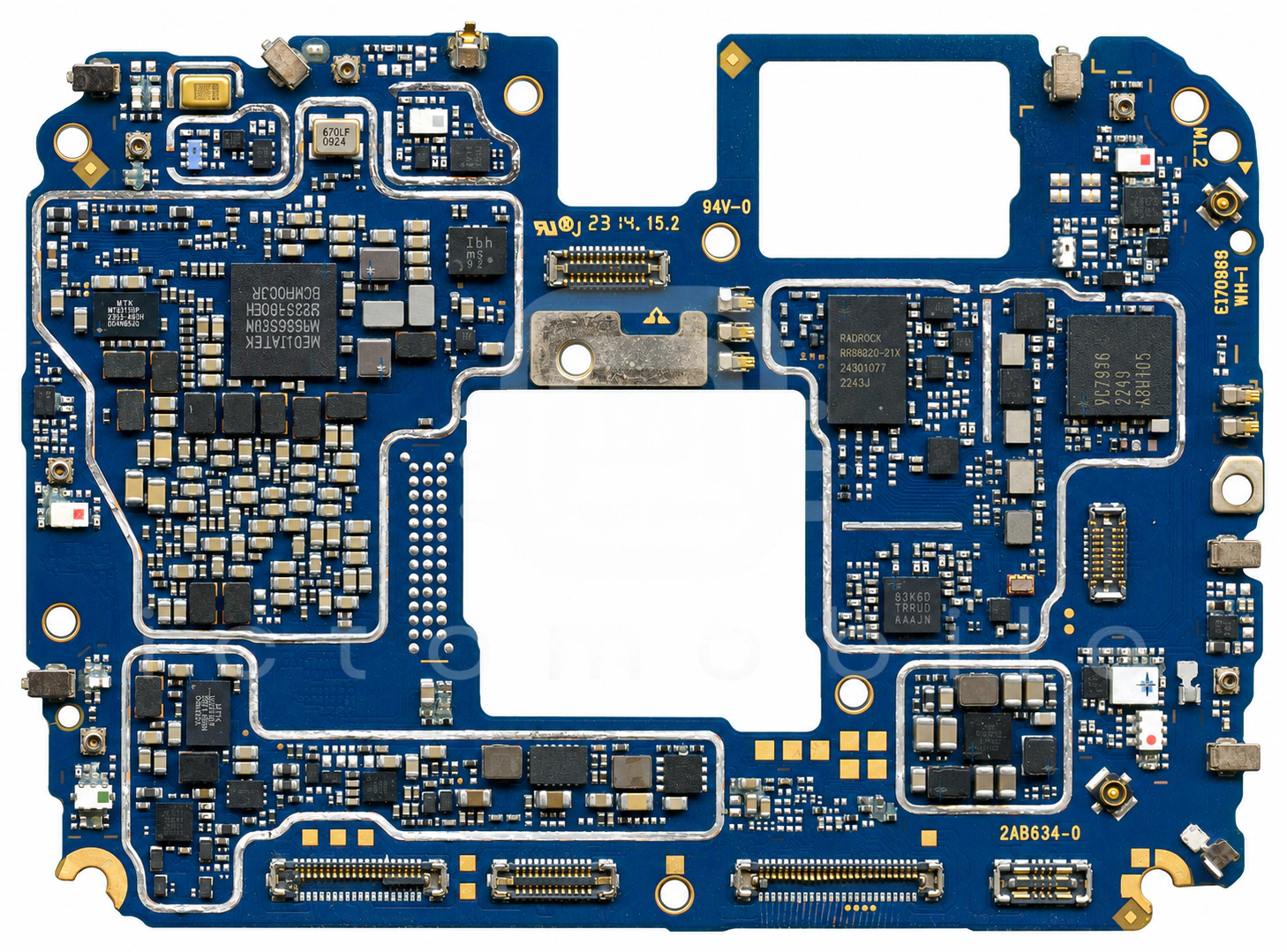

روی برد

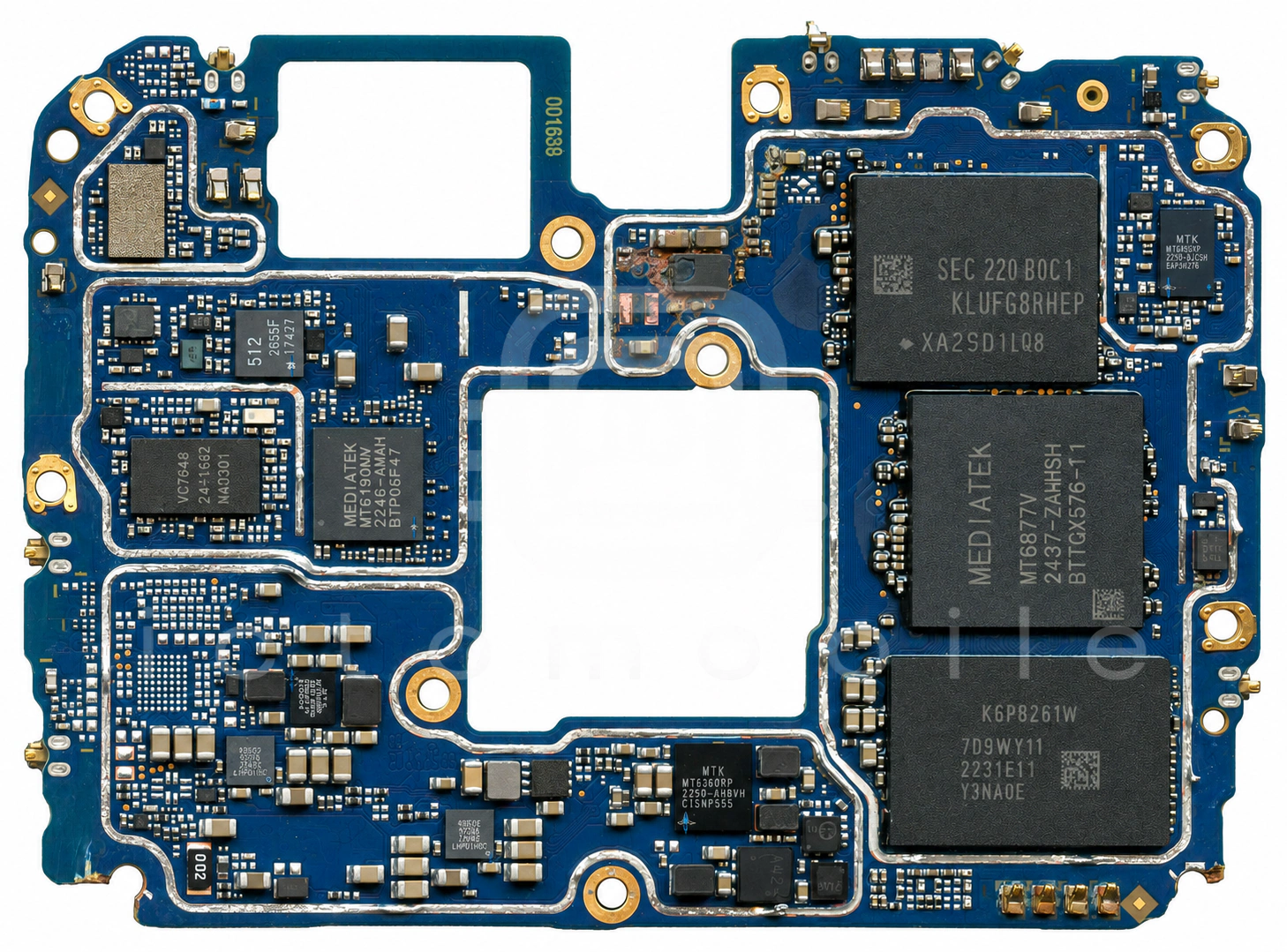

پشت برد

↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۲۴ موقعیت از ۲۴ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها

۱VC7916-55ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)VANCHIP←

۲RR88643-81Aماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)RADROCK←

۳MXD83K5Dآمپلی فایر کم نویز (LNA)MAXSCEND←

۴SGM3838تغذیه صفحه نمایشSG Micro←

۵BMI260سنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)Bosch←

۶MT6365VMWتغذیه (PMU)Mediatek←

۷MT6315OPتغذیه (PMU)Mediatek←

۸SIA8159FRآمپلی فایر صوتVishay Siliconix←

۹HL5280درایور USB Type-CHalo Microelectronics←

۱۰MT6315FPتغذیه (PMU)Mediatek←

۱۱KLUFG8RHGB-B0E1حافظه UFS (هارد)Samsung semiconductor←

۱۲Dimensity 900 MT6877V-ZACPU بخش Application و BasebandMediatek←

۱۳K4UCE3Q4AA-MGCLحافظه RAMSamsung semiconductor←

۱۴MT6635XPبلوتوث، وای فای (wifi) ، رادیو FM و GPSMediatek←

۱۵MT6360RPتغذیه (PMU)Mediatek←

۱۶SC8547شارژSOUTHCHIP←

۱۷MT6308MPEPT (Envelope Power Tracker)Mediatek←

۱۸SC8547شارژSOUTHCHIP←

۱۹MT6190MVفرستنده و گیرنده رادیویی (RF Transceiver)Mediatek←

۲۰VC7643-62پاور آمپلی فایر 3G و 4GVANCHIP←

۲۱HFQRXRKJB-512سوئیچ آنتن DiversityMurata←

۲۲SKY58258-21ماژول FEM باندهای 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)Skyworks Solutions Inc←

۲۳LN8342DT1AGترانزیستور MosfetLRC←

۲۴LN3406DT2AGترانزیستور MosfetLRC←

عیب‌یابی

یک ایراد را انتخاب کنید تا قطعه‌های همین برد که ممکن است آن را ایجاد کرده باشند مشخص شود.
