Realme GT2 (2AB116)

2AB116

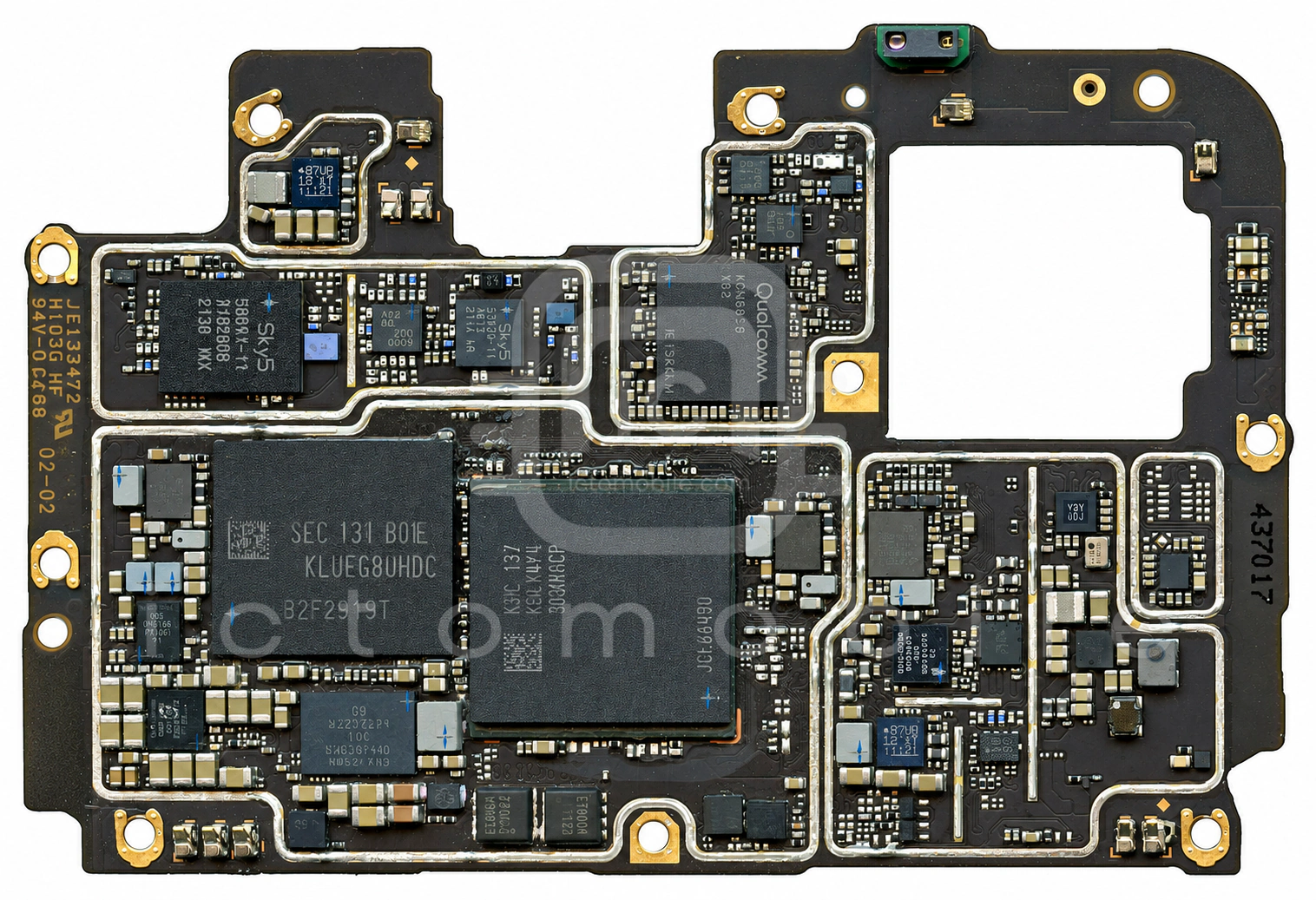

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

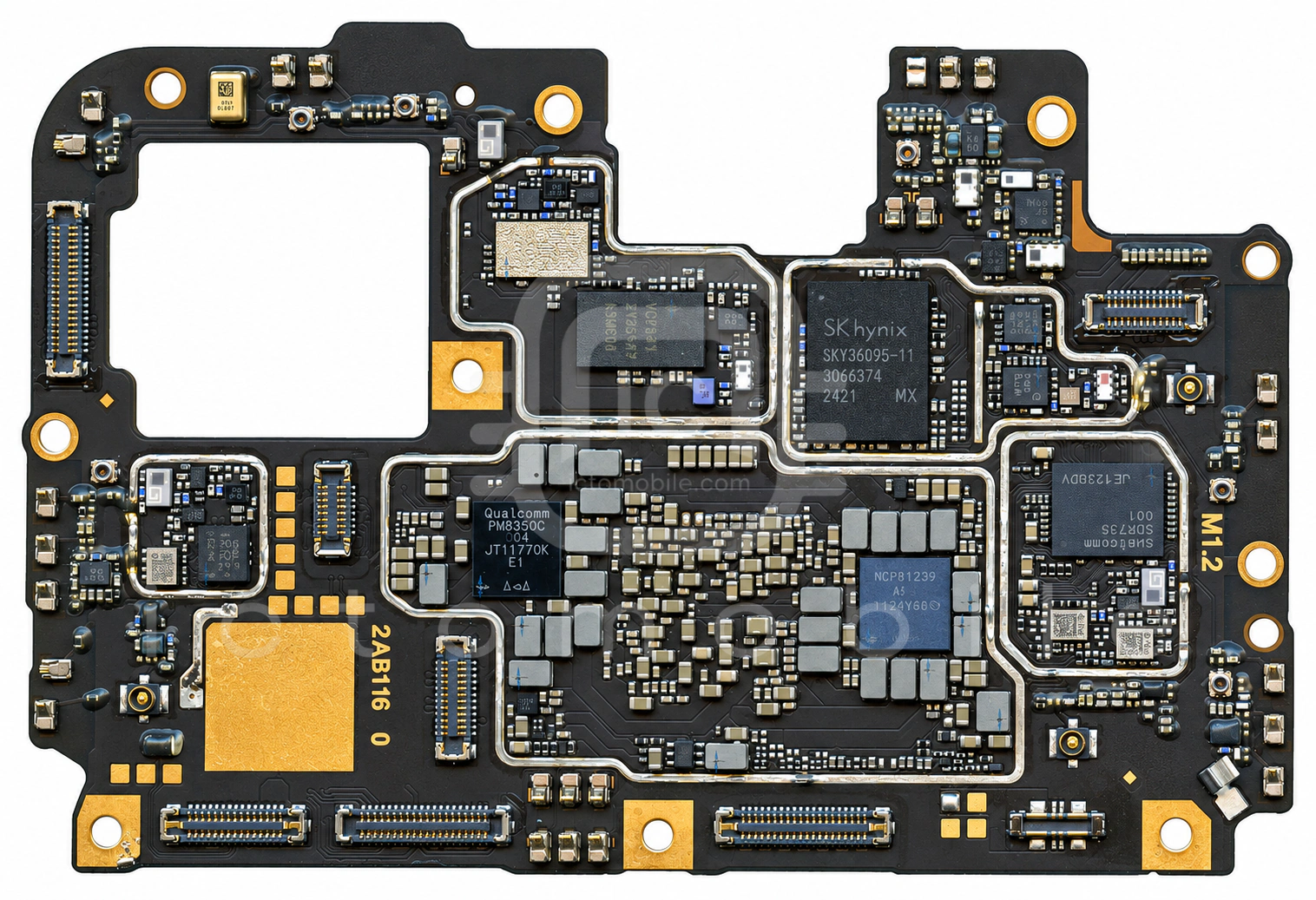

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۳۸ موقعیت از ۳۸ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱QM42195ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QORVO←
۲WCN6856بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←
۳SKY53730-11سوئیچ آنتن DiversitySkyworks Solutions Inc←
۴QLN5030سوئیچ آنتنQUALCOMM Incorporated←
۵TFA9874Dآمپلی فایر صوتGoodix←
۶SKY58091-11ماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)Skyworks Solutions Inc←
۷KLUEG8UHDC-B0E1حافظه UFS (هارد)Samsung semiconductor←
۸QET5100EPT (Envelope Power Tracker)QUALCOMM Incorporated←
۹PMR735Aتغذیه بخش RFQUALCOMM Incorporated←
۱۰SMB1399شارژQUALCOMM Incorporated←
۱۱PM8350BHSتغذیه (PMU)QUALCOMM Incorporated←
۱۲K3LK4K40CM-BGCPحافظه RAMSamsung semiconductor←
۱۳Snapdragon 888 5G SM8350CPU بخش Application و BasebandQUALCOMM Incorporated←
۱۴WCD9385Codec صوتQUALCOMM Incorporated←
۱۵TFA9874Dآمپلی فایر صوتGoodix←
۱۶SN100TANFCNXP Semiconductors←
۱۷QET5100EPT (Envelope Power Tracker)QUALCOMM Incorporated←
۱۸FSA4480UCXدرایور USB Type-CON Semiconductor←
۱۹DIO5000QN10سوئیچ آنالوگ SPDTDIOO Microcircuits←
۲۰RQ3E180GNTBترانزیستور MosfetROHM←
۲۱RQ3E180GNTBترانزیستور MosfetROHM←
۲۲AW32905FCRمحافظ اضافه ولتاژAwinic←
۲۳LTVS20H9.0T5Gدیود محافظ ولتاژ TVSLRC←
۲۴PMPB13XNEترانزیستور MosfetNexperia←
۲۵LTVS20H20T5Gدیود محافظ ولتاژ TVSLRC←
۲۶PMK8350بافر کلاکQUALCOMM Incorporated←
۲۷SKY58095-11ماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)Skyworks Solutions Inc←
۲۸VC7643-63پاور آمپلی فایر 3G و 4G و 5GVANCHIP←
۲۹QM78207ماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۳۰SDR735فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←
۳۱PM8350تغذیه (PMU)QUALCOMM Incorporated←
۳۲PM8350Cتغذیه (PMU)QUALCOMM Incorporated←
۳۳ICM-42631سنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)InvenSense←
۳۴QDM5677سوئیچ آنتن DiversityQUALCOMM Incorporated←
۳۵QM42195ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QORVO←
۳۶QM11033Aسوئیچ SP3TQORVO←
۳۷QDM5677سوئیچ آنتن DiversityQUALCOMM Incorporated←
۳۸QDM5677سوئیچ آنتن DiversityQUALCOMM Incorporated←
