نقشه برد Realme Q3 Pro (2RA716)

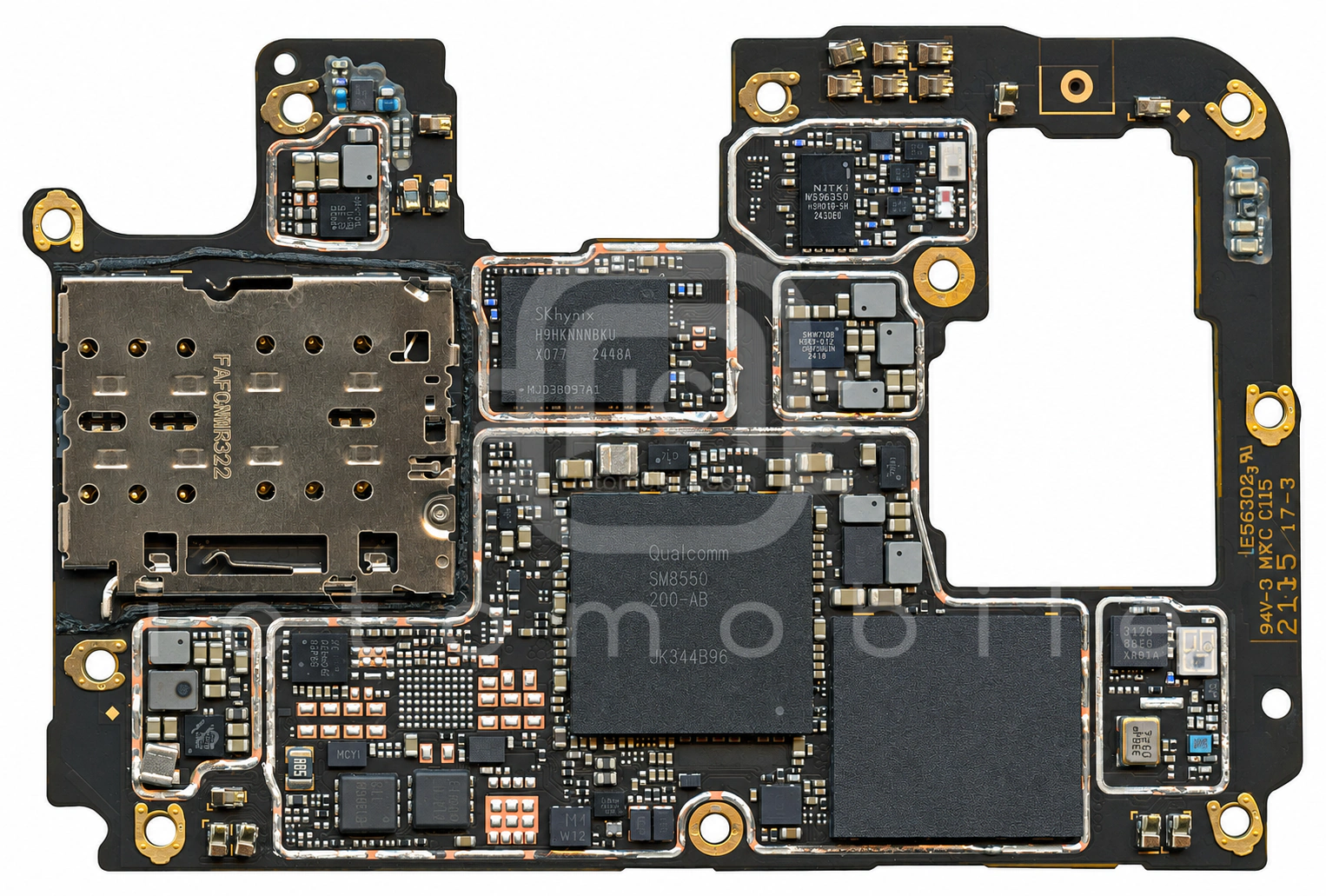

روی برد

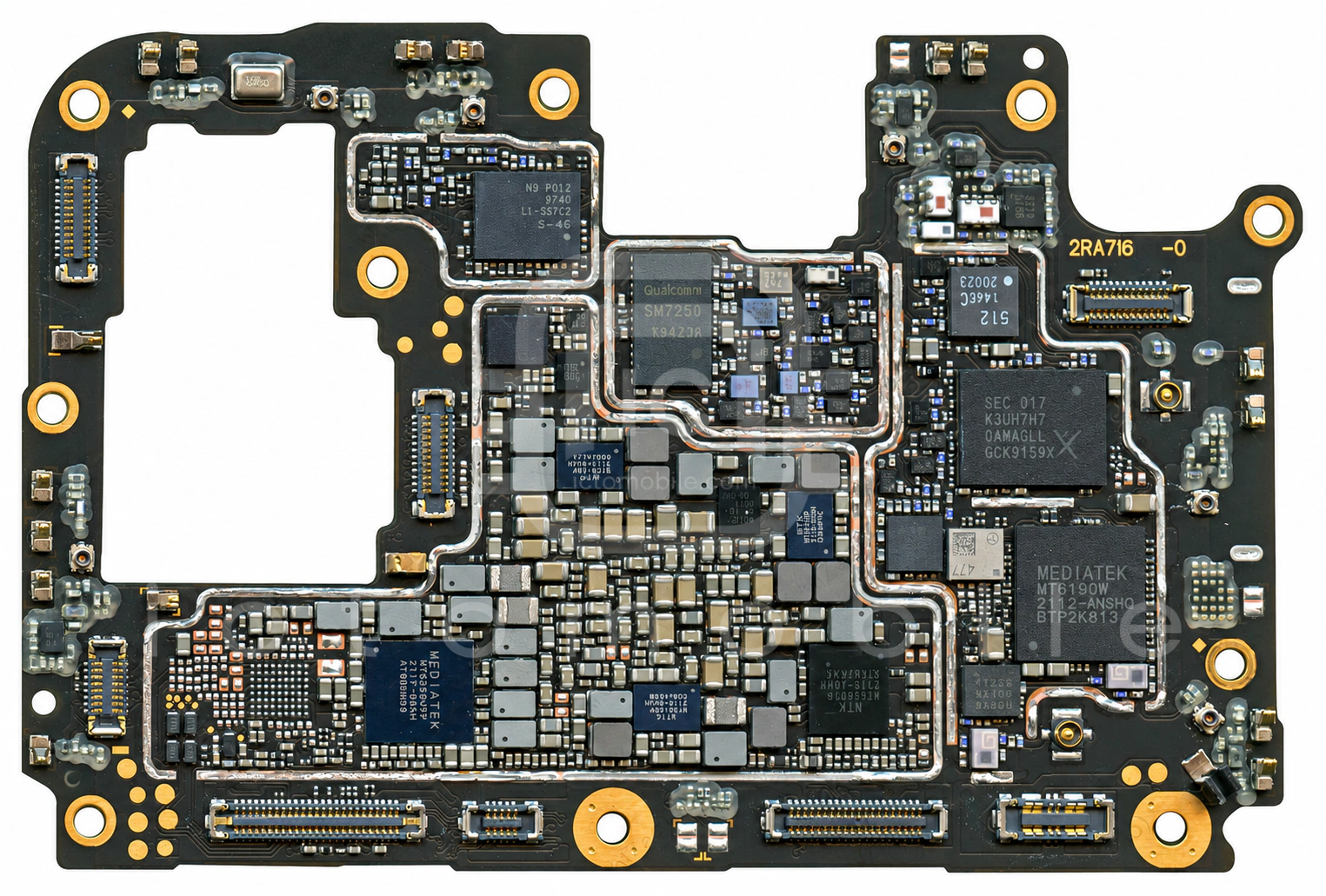

پشت برد

↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۳۲ موقعیت از ۳۲ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها

۱TFA9873EUKآمپلی فایر صوتGoodix←

۲SKY58095-11ماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)Skyworks Solutions Inc←

۳MT6635XPبلوتوث، وای فای (wifi) ، رادیو FM و GPSMediatek←

۴MT6308HPEPT (Envelope Power Tracker)Mediatek←

۵KLUEG8UHDB-C2D1حافظه UFS (هارد)Samsung semiconductor←

۶AW8697FCRدرایور ویبراتورAwinic←

۷MXD9122Sسوئیچ آنتن DiversityMAXSCEND←

۸RQ3E180GNTBترانزیستور MosfetROHM←

۹RQ3E180GNTBترانزیستور MosfetROHM←

۱۰SM3010تغذیه صفحه نمایشSilicon Mitus←

۱۱PMPB13XNEترانزیستور MosfetNexperia←

۱۲LTVS20H20T5Gدیود محافظ ولتاژ TVSLRC←

۱۳MT6691OTPکانورتر ولتاژ (DC/DC Voltage Converter)Mediatek←

۱۴MT6691SVPکانورتر ولتاژ (DC/DC Voltage Converter)Mediatek←

۱۵K3UH7H70AM-AGCLحافظه RAMSamsung semiconductor←

۱۶Dimensity 1100 MT6891ZCPU بخش Application و BasebandMediatek←

۱۷HFQRXRKJB-512سوئیچ آنتن DiversityMurata←

۱۸SKY78190-31ماژول FEM باندهای 2G و 3G و 4GSkyworks Solutions Inc←

۱۹MT6190Wفرستنده و گیرنده رادیویی (RF Transceiver)Mediatek←

۲۰MXD9122Sسوئیچ آنتن DiversityMAXSCEND←

۲۱HFQRX2XJB-477سوئیچ آنتن DiversityMurata←

۲۲MT6191Wسوئیچ آنتنMediatek←

۲۳MT6315GPتغذیه (PMU)Mediatek←

۲۴TFA9873EUKآمپلی فایر صوتGoodix←

۲۵MT6360PPتغذیه (PMU)Mediatek←

۲۶MT6315RPتغذیه (PMU)Mediatek←

۲۷MT6359VPPتغذیه (PMU) و Codec صوتMediatek←

۲۸MT6315BPتغذیه (PMU)Mediatek←

۲۹VC7643-63پاور آمپلی فایر 3G و 4G و 5GVANCHIP←

۳۰SKY58255-11پاور آمپلی فایر 4G و 5GSkyworks Solutions Inc←

۳۱LSM6DSOXسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←

۳۲FAN53870UC00Xتغذیه دوربینON Semiconductor←

عیب‌یابی

یک ایراد را انتخاب کنید تا قطعه‌های همین برد که ممکن است آن را ایجاد کرده باشند مشخص شود.
