نقشه برد OPPO A93S (2AA232)

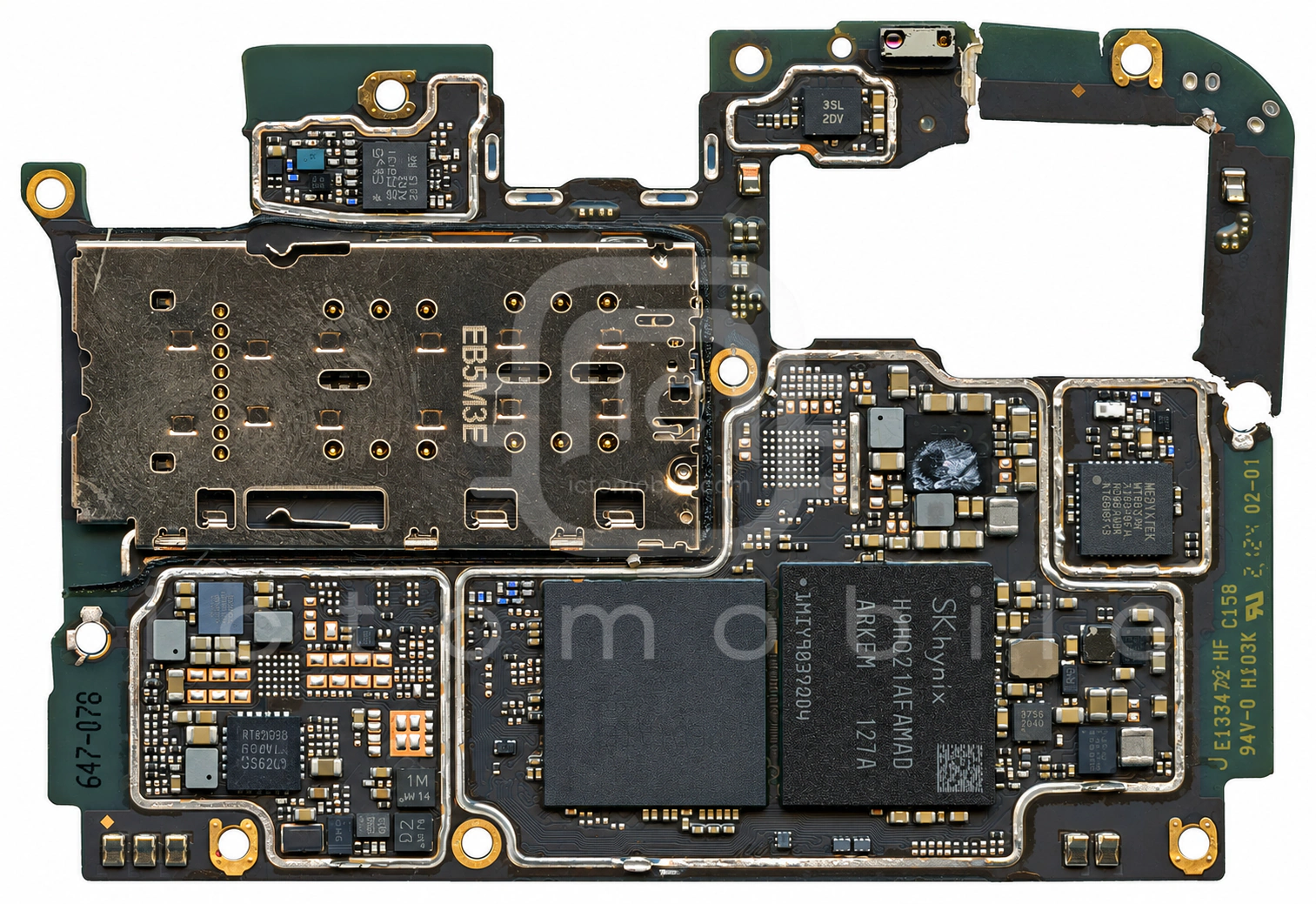

روی برد

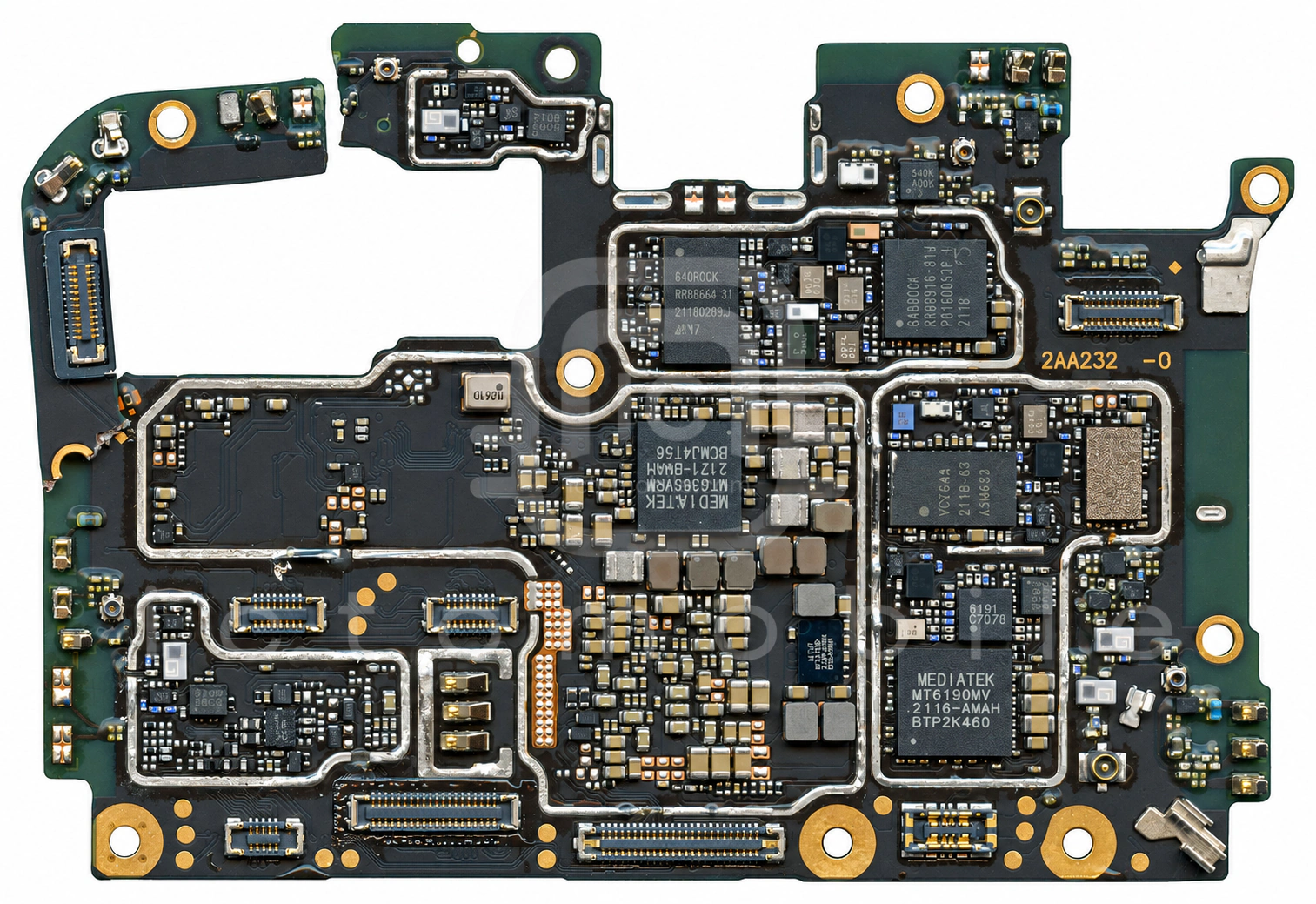

پشت برد

↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۲۷ موقعیت از ۲۷ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها

۱BMI220سنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)Bosch←

۲SKY53730-11سوئیچ آنتن DiversitySkyworks Solutions Inc←

۳MT6631Nبلوتوث، وای فای (wifi) ، رادیو FM و GPSMediatek←

۴H9HQ21AFAMADAR-KEMحافظه uMCP (هارد)Skhynix←

۵Dimensity 700 MT6833V-ZACPU بخش Application و BasebandMediatek←

۶SIA8109آمپلی فایر صوتVishay Siliconix←

۷SGM3756درایور بک لایت LCDSG Micro←

۸SM5109تغذیه صفحه نمایشSilicon Mitus←

۹PMPB13XNEترانزیستور MosfetNexperia←

۱۰PTVS18VU1UPAدیود محافظ ولتاژ TVSNexperia←

۱۱SGM41511شارژSG Micro←

۱۲MT6308MPEPT (Envelope Power Tracker)Mediatek←

۱۳AW32905FCRمحافظ اضافه ولتاژAwinic←

۱۴MT6360UPتغذیه و شارژMediatek←

۱۵RR88643-21ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)RADROCK←

۱۶RR88916-81Hپاور آمپلی فایر 3G و 4GRADROCK←

۱۷MXD8540Xسوئیچ آنتنMAXSCEND←

۱۸MXD9121UTآمپلی فایر کم نویز (LNA)MAXSCEND←

۱۹MT6365VPWتغذیه (PMU)Mediatek←

۲۰VC7643-63پاور آمپلی فایر 3G و 4G و 5GVANCHIP←

۲۱SKY58258-21ماژول FEM باندهای 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)Skyworks Solutions Inc←

۲۲MXD9121UTآمپلی فایر کم نویز (LNA)MAXSCEND←

۲۳MT6191Wسوئیچ آنتنMediatek←

۲۴MT6190MVفرستنده و گیرنده رادیویی (RF Transceiver)Mediatek←

۲۵MT6315NPتغذیه (PMU)Mediatek←

۲۶DIO5000QN10سوئیچ آنالوگ SPDTDIOO Microcircuits←

۲۷MXD9121UTآمپلی فایر کم نویز (LNA)MAXSCEND←

عیب‌یابی

یک ایراد را انتخاب کنید تا قطعه‌های همین برد که ممکن است آن را ایجاد کرده باشند مشخص شود.
