OPPO Find X2 Pro (2CC169)

2CC169

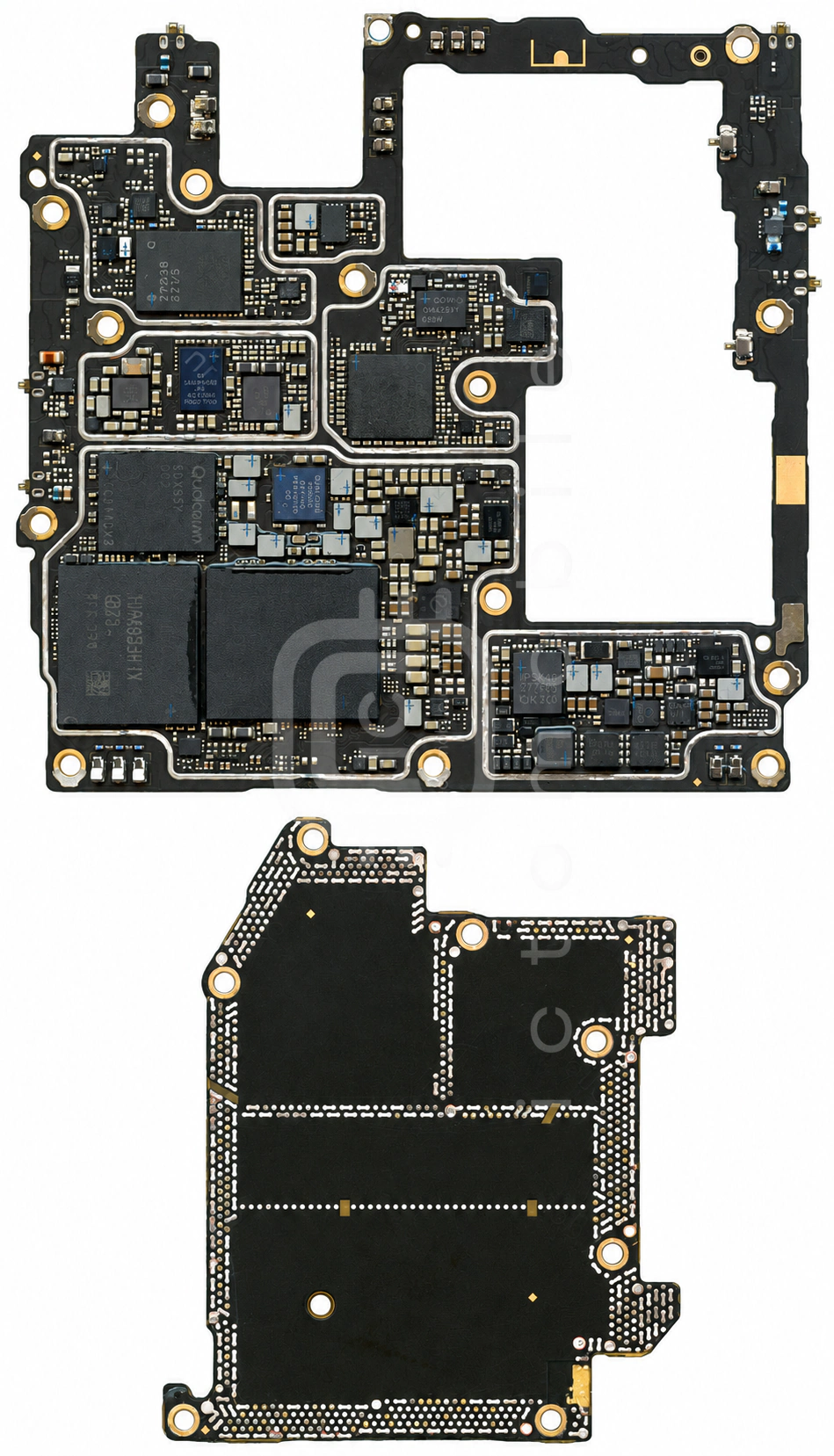

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

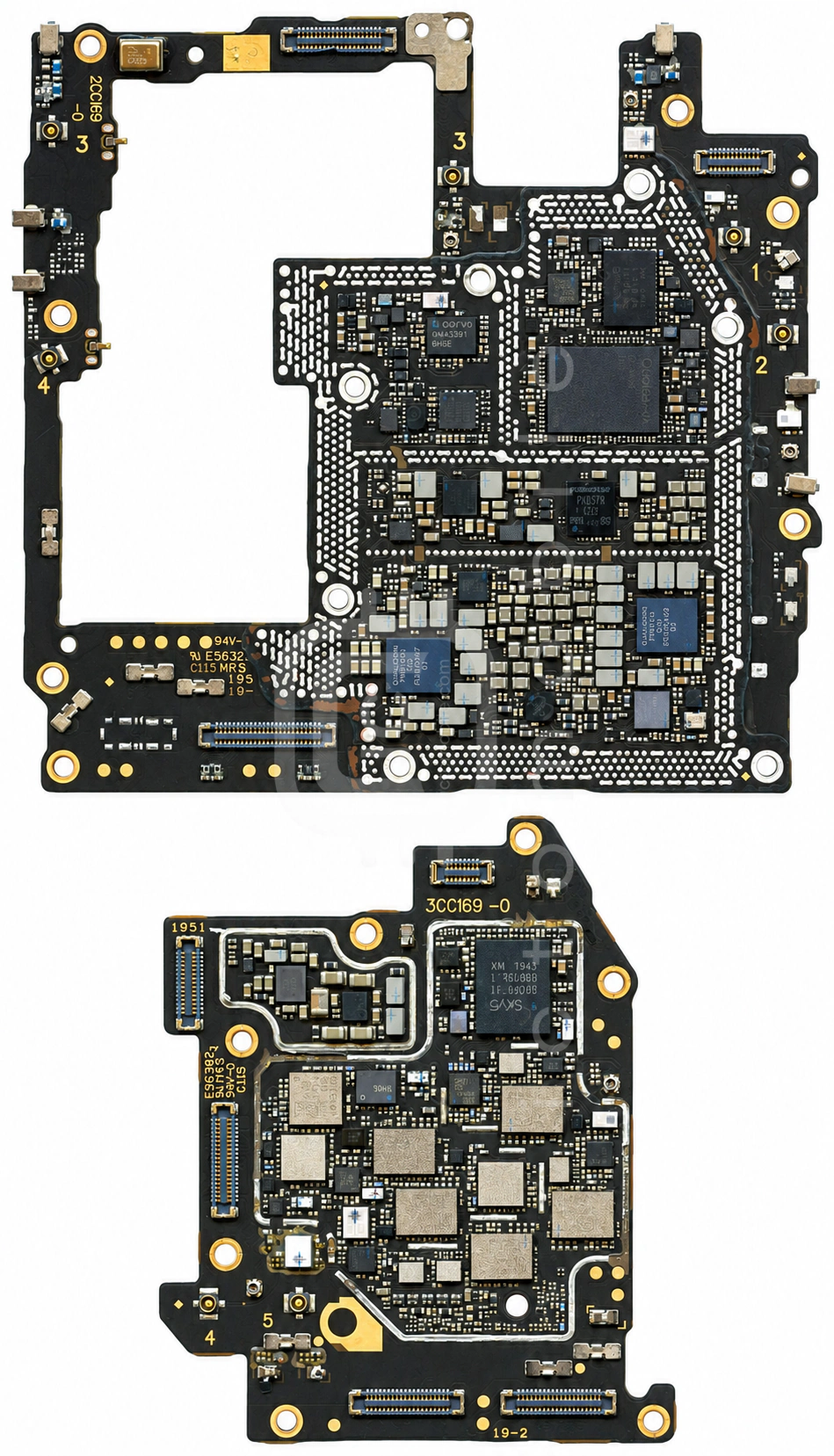

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۵۵ موقعیت از ۵۵ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱LSM6DSLسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۲LPS22HHسنسور فشار جو (Barometer)STMicroelectronics←
۳QM42391ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QORVO←
۴QCA6391بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←
۵QM77038پاور آمپلی فایر GSM و 3G و 4G و 5GQORVO←
۶MXD8539Sسوئیچ آنتن DiversityMAXSCEND←
۷PM8150Bتغذیه (PMU)QUALCOMM Incorporated←
۸SN100TNFCNXP Semiconductors←
۹QET5100EPT (Envelope Power Tracker)QUALCOMM Incorporated←
۱۰PMX55تغذیه بخش BasebandQUALCOMM Incorporated←
۱۱SDX55MCPU بخش BasebandQUALCOMM Incorporated←
۱۲MAX98937آمپلی فایر صوتMaxim←
۱۳S2DOS15X02-6130تغذیه صفحه نمایشSamsung semiconductor←
۱۴DA9313کانورتر ولتاژ (DC/DC Voltage Converter)Dialog←
۱۵KLUEG8UHDB-C2D1حافظه UFS (هارد)Samsung semiconductor←
۱۶MP2762شارژMonolithic Power System←
۱۷LTVS20H20T5Gدیود محافظ ولتاژ TVSLRC←
۱۸PTVS10VU1UPAدیود محافظ ولتاژ TVSNexperia←
۱۹PMPB15XPترانزیستور MosfetNexperia←
۲۰MAX98937آمپلی فایر صوتMaxim←
۲۱AW32905FCRمحافظ اضافه ولتاژAwinic←
۲۲NTTFS4C02Nترانزیستور MosfetON Semiconductor←
۲۳NTTFS4C02Nترانزیستور MosfetON Semiconductor←
۲۴RQ3E180GNTBترانزیستور MosfetROHM←
۲۵K3LK4K40BM-BGCNحافظه RAMSamsung semiconductor←
۲۶Snapdragon 865 5G SM8250CPU بخش ApplicationQUALCOMM Incorporated←
۲۷MP1601GTFکانورتر ولتاژ (DC/DC Voltage Converter)Monolithic Power System←
۲۸SKY53735-11سوئیچ آنتن DiversitySkyworks Solutions Inc←
۲۹QLN5040آمپلی فایر کم نویز (LNA)QUALCOMM Incorporated←
۳۰QM45391آمپلی فایر کم نویز (LNA)QORVO←
۳۱STM8S003F3U6TRمیکروکنترلرSTMicroelectronics←
۳۲SDR865فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←
۳۳PX8578درایور تصویر LCDPixelworks←
۳۴PM8250تغذیه (PMU)QUALCOMM Incorporated←
۳۵PM8009تغذیه دوربینQUALCOMM Incorporated←
۳۶PM3003Aکانورتر ولتاژ (DC/DC Voltage Converter)QUALCOMM Incorporated←
۳۷NLSX4378Aمبدل سطح ولتاژ (Level Shifter/Level Translator)ON Semiconductor←
۳۸WCD9385Codec صوتQUALCOMM Incorporated←
۳۹FSA4480UCXدرایور USB Type-CON Semiconductor←
۴۰PM8150Aتغذیه (PMU)QUALCOMM Incorporated←
۴۱SKY58091-11ماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)Skyworks Solutions Inc←
۴۲QPM5679پاور آمپلی فایر 5GQUALCOMM Incorporated←
۴۳QDM5670سوئیچ آنتن DiversityQUALCOMM Incorporated←
۴۴QPM5677پاور آمپلی فایر 5GQUALCOMM Incorporated←
۴۵QPM5679پاور آمپلی فایر 5GQUALCOMM Incorporated←
۴۶QPM5677پاور آمپلی فایر 5GQUALCOMM Incorporated←
۴۷QPM6585ماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)QUALCOMM Incorporated←
۴۸QPA5581پاور آمپلی فایر 5GQUALCOMM Incorporated←
۴۹QDM5670سوئیچ آنتن DiversityQUALCOMM Incorporated←
۵۰QLN5020آمپلی فایر کم نویز (LNA)QUALCOMM Incorporated←
۵۱QM11024سوئیچ آنتن 5GQORVO←
۵۲QLN5040آمپلی فایر کم نویز (LNA)QUALCOMM Incorporated←
۵۳QET5100EPT (Envelope Power Tracker)QUALCOMM Incorporated←
۵۴PMK8002بافر کلاکQUALCOMM Incorporated←
۵۵QET5100EPT (Envelope Power Tracker)QUALCOMM Incorporated←
