vivo X90 Pro+ (ET3083AM)

ET3083AM
تصویر روی برد گوشی با نقاط آی‌سی
روی برد

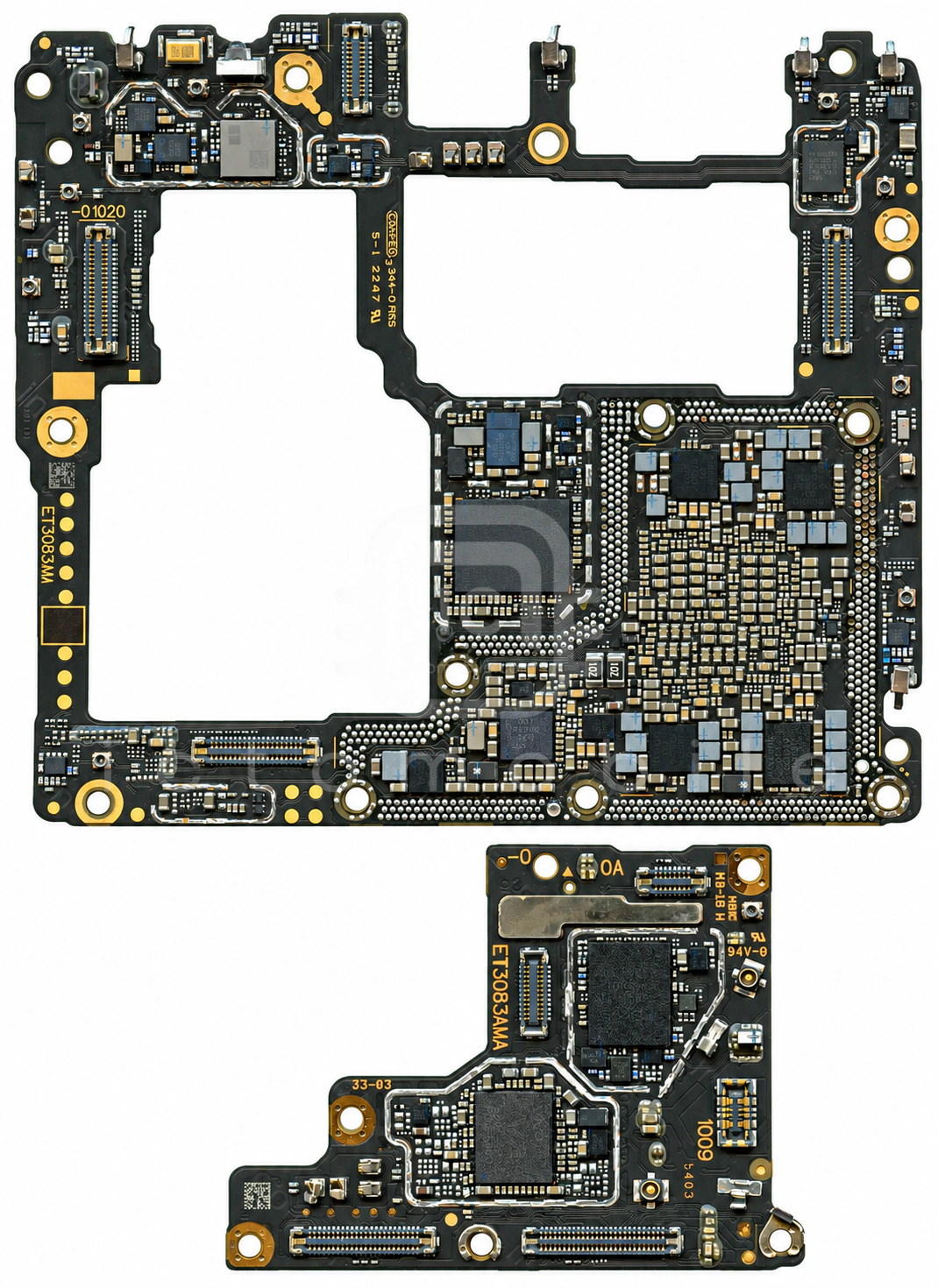

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۴۱ موقعیت از ۴۱ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱QM45197ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QORVO←
۲ICM-42605Mسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)InvenSense←
۳WCD9385Codec صوتQUALCOMM Incorporated←
۴CS43131آمپلی فایر صوتCirrus Logic←
۵FSA4480UCXدرایور USB Type-CON Semiconductor←
۶KLUFG8RHHD-B0G1حافظه UFS (هارد)Samsung semiconductor←
۷MT62F1536M64D8CL-023 WTحافظه RAMMicron←
۸Snapdragon 8 Gen 2 5G SM8550-ABCPU بخش Application و BasebandQUALCOMM Incorporated←
۹P9415شارژ بی سیمRenesas Technology Corp←
۱۰PM8550BHSشارژ، اندازه گیر سطح باتری (Fuel Gauge)QUALCOMM Incorporated←
۱۱SMB1399شارژQUALCOMM Incorporated←
۱۲KTS1675AEUTمحافظ اضافه ولتاژKinetic Technologies←
۱۳SC8571شارژSOUTHCHIP←
۱۴PTVS10VU1UPAدیود محافظ ولتاژ TVSNexperia←
۱۵PHVGمیکروکنترلرSTMicroelectronics←
۱۶PM8550VSتغذیه (PMU)QUALCOMM Incorporated←
۱۷PMK8550بافر کلاکQUALCOMM Incorporated←
۱۸PM8008تغذیه دوربینQUALCOMM Incorporated←
۱۹PMR735Dتغذیه بخش RFQUALCOMM Incorporated←
۲۰TS3USB3000درایور USBTexas Instruments←
۲۱QM77048ماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۲۲QET7100EPT (Envelope Power Tracker)QUALCOMM Incorporated←
۲۳QM77048Eماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۲۴SDR735فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←
۲۵QDM4303سوئیچ آنتن DiversityQUALCOMM Incorporated←
۲۶4471سوئیچ آنتننامعلوم←
۲۷SR100TUK-B22BAUltra Wideband (UWB)NXP Semiconductors←
۲۸QPM6679ماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)QUALCOMM Incorporated←
۲۹QM45197ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QORVO←
۳۰QET7100EPT (Envelope Power Tracker)QUALCOMM Incorporated←
۳۱WCN7851بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←
۳۲PM8550VSتغذیه (PMU)QUALCOMM Incorporated←
۳۳PM8550VSتغذیه (PMU)QUALCOMM Incorporated←
۳۴PM8550VEتغذیه (PMU)QUALCOMM Incorporated←
۳۵PM8550VSتغذیه (PMU)QUALCOMM Incorporated←
۳۶KTS1675AEUTمحافظ اضافه ولتاژKinetic Technologies←
۳۷PM8550تغذیه (PMU)QUALCOMM Incorporated←
۳۸TFA9874Cآمپلی فایر صوتNXP Semiconductors←
۳۹SKY58081-11ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)Skyworks Solutions Inc←
۴۰V2پردازشگر تصویر دوربین (ISP)VIVO←
۴۱FAN53526UC00Xرگولاتور ولتاژ LDOON Semiconductor←
