برد شیائومی Poco M6 Pro 5G

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

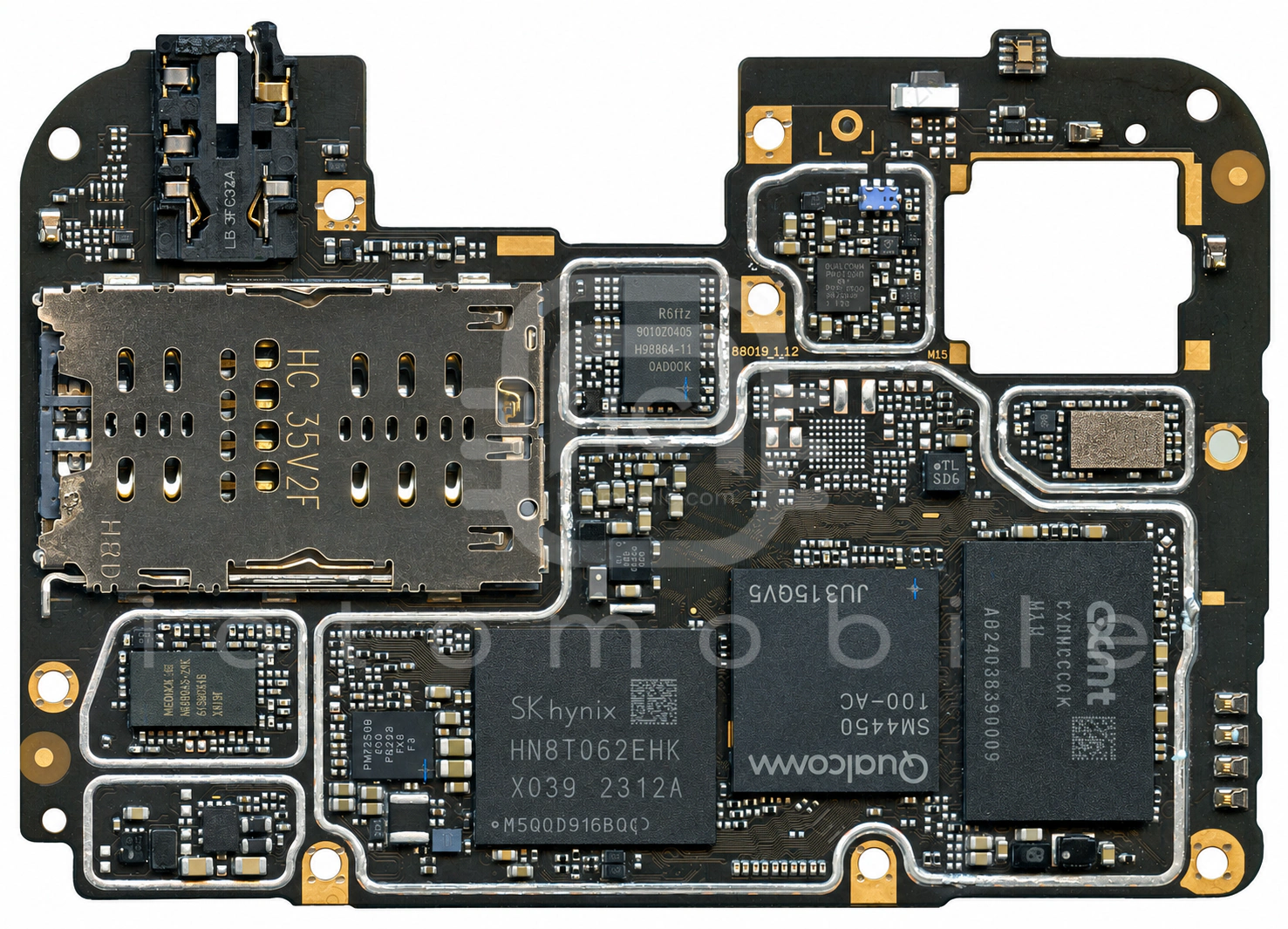

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

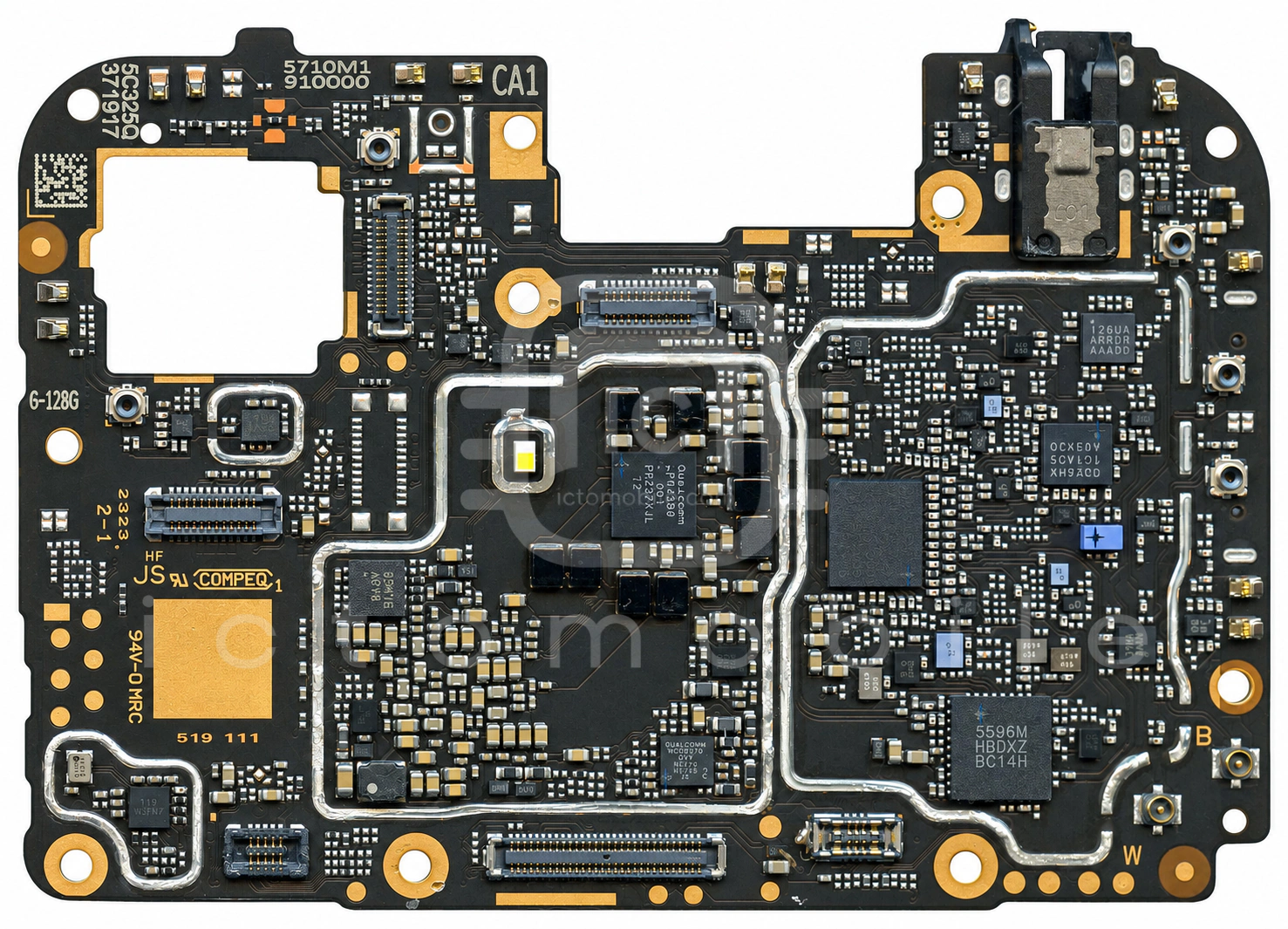

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۳۶ موقعیت از ۳۶ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱RR88647-11پاور آمپلی فایر 3G و 4G و 5GRADROCK←
۲MXD9121UAسوئیچ آنتن DiversityMAXSCEND←
۳MXD98E3DAسوئیچ آنتن DiversityMAXSCEND←
۴HN8T062EHKX039حافظه UFS (هارد)Skhynix←
۵NZ5596Mماژول FEM باندهای 2G و 3G و 4GLansus←
۶ET51528YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←
۷SGM2038-1.2رگولاتور ولتاژ LDOSG Micro←
۸SGM40666AYGمحافظ اضافه ولتاژSG Micro←
۹CXDBCCCDM-MAحافظه RAMCXMT←
۱۰MXD8548HKCتیونر آنتن RFMAXSCEND←
۱۱MXD9126UAسوئیچ آنتن 5GMAXSCEND←
۱۲PM7250Bتغذیه (PMU)QUALCOMM Incorporated←
۱۳LM3697YFQRدرایور بک لایت LCDTexas Instruments←
۱۴PM4450تغذیه (PMU)QUALCOMM Incorporated←
۱۵MXD8539Hسوئیچ آنتنMAXSCEND←
۱۶AW87389FCRآمپلی فایر صوتAwinic←
۱۷PM4450Cتغذیه (PMU)QUALCOMM Incorporated←
۱۸QMC6308سنسور مغناطیسی قطب نما (Compass)QST←
۱۹AW15145DNRآمپلی فایر GPSAwinic←
۲۰AW3641EDNRدرایور LED فلاش دوربینAwinic←
۲۱MXD8723Eسوئیچ آنالوگ SPDTMAXSCEND←
۲۲LIS2HH12سنسور شتاب (Accelerometer)STMicroelectronics←
۲۳SDR435فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←
۲۴SKY58258-21ماژول FEM باندهای 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)Skyworks Solutions Inc←
۲۵QET6105APT (Average Power Tracking)QUALCOMM Incorporated←
۲۶AW37501BCSRتغذیه صفحه نمایشAwinic←
۲۷MXD8645Hسوئیچ آنتن 5GMAXSCEND←
۲۸WCN3950بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←
۲۹CAN1490Nسوئیچ SP4Tcanaantek←
۳۰RR88643-21Eماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)RADROCK←
۳۱ET51528YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←
۳۲PMK4450بافر کلاکQUALCOMM Incorporated←
۳۳QET4101ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۳۴Snapdragon 4 Gen 2 5G SM4450CPU بخش Application و BasebandQUALCOMM Incorporated←
۳۵MXD8548JKCتیونر آنتن RFMAXSCEND←
۳۶WCD9370Codec صوتQUALCOMM Incorporated←
