برد شیائومی Redmi Note 13 Pro (3510N16M0A)

3510N16M0A

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

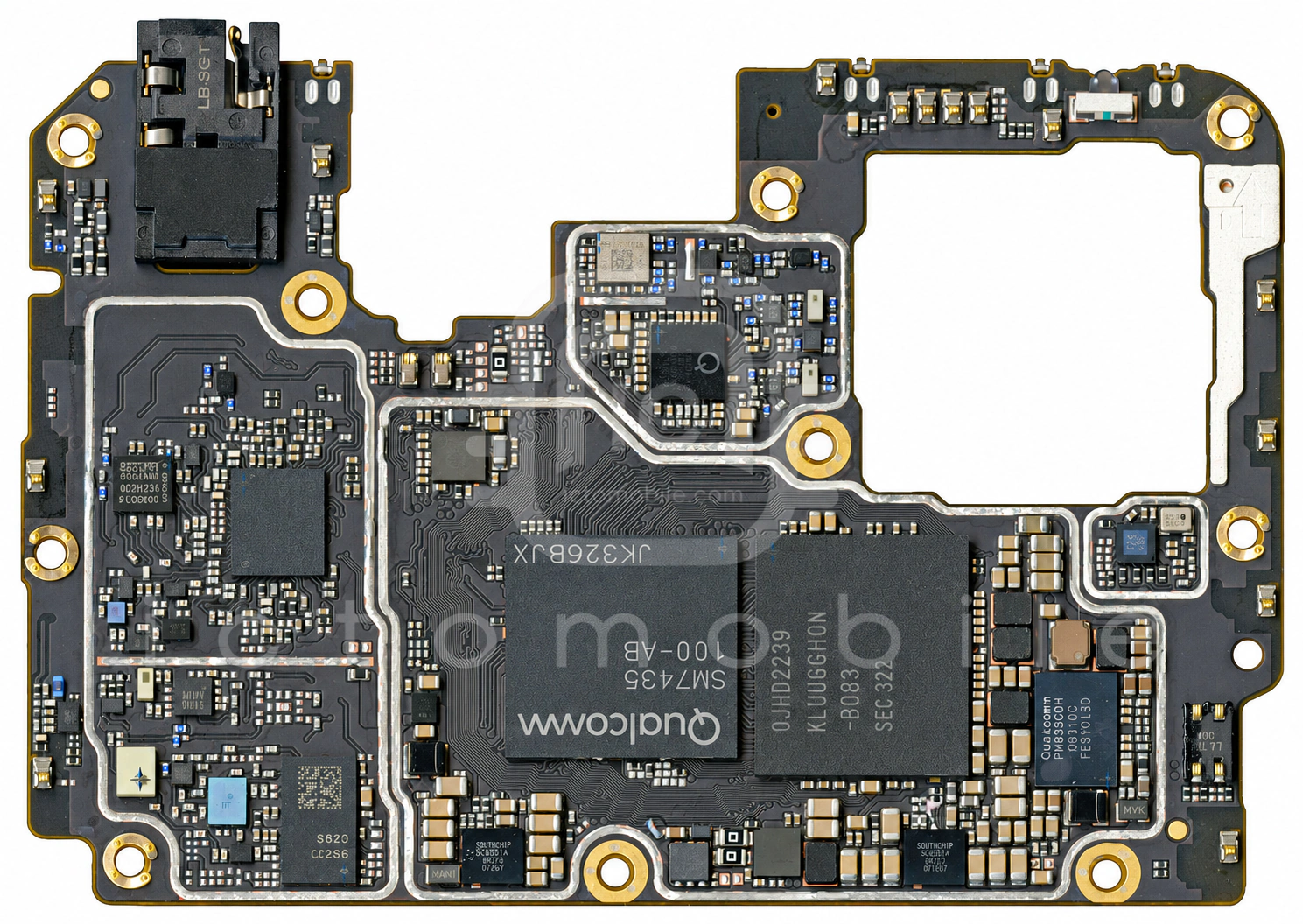

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

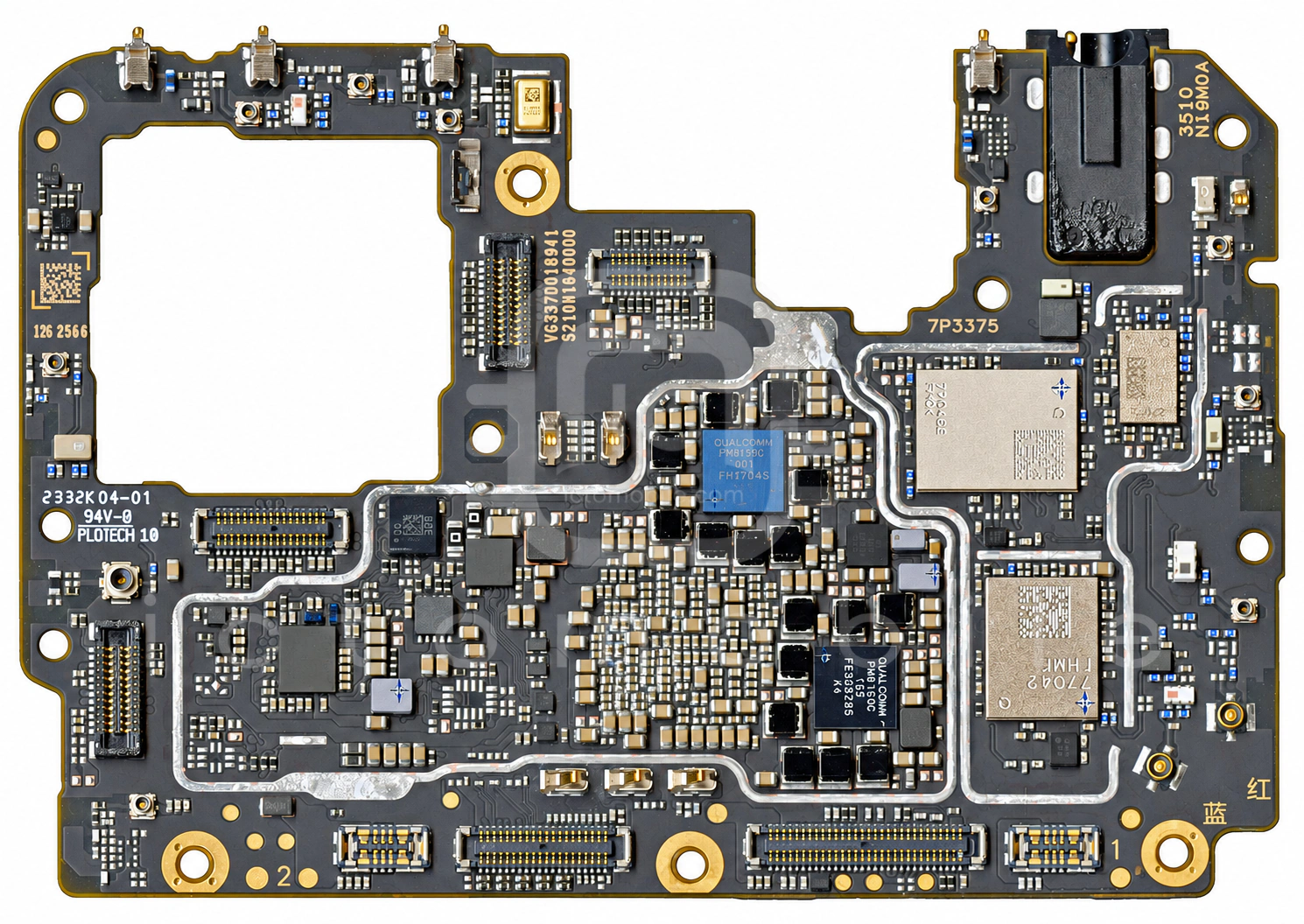

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۲۶ موقعیت از ۲۶ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱LSM6DSOسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۲QM77042ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)QORVO←
۳QM56030ماژول FEM باندهای 2G و 3G و 4GQORVO←
۴WCD9375Codec صوتQUALCOMM Incorporated←
۵QPM6477پاور آمپلی فایر 5GQORVO←
۶PM6150Cتغذیه (PMU)QUALCOMM Incorporated←
۷SDR435فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←
۸SC8551AشارژSOUTHCHIP←
۹QDM2316سوئیچ آنتن DiversityQUALCOMM Incorporated←
۱۰QET4101ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۱۱PM6450تغذیه (PMU)QUALCOMM Incorporated←
۱۲PM8350BHتغذیه (PMU)QUALCOMM Incorporated←
۱۳MXD8539Hسوئیچ آنتنMAXSCEND←
۱۴QDM6577سوئیچ آنتن 5GQUALCOMM Incorporated←
۱۵QET6105APT (Average Power Tracking)QUALCOMM Incorporated←
۱۶WL2866Dتغذیه دوربینOmniVision←
۱۷Snapdragon 7s Gen 2 5G SM7435-ABCPU بخش Application و BasebandQUALCOMM Incorporated←
۱۸SC8551AشارژSOUTHCHIP←
۱۹KM8F9001MM-B830حافظه uMCP (هارد)Samsung semiconductor←
۲۰WCN3998بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←
۲۱LN3420ADT2AGترانزیستور MosfetLRC←
۲۲AW88261FCRآمپلی فایر صوتAwinic←
۲۳AW88261FCRآمپلی فایر صوتAwinic←
۲۴PMK7325بافر کلاکQUALCOMM Incorporated←
۲۵SN110TUK1-B2013VZNFCNXP Semiconductors←
۲۶QM77048Eماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
