برد شیائومی Redmi Note 12 Turbo (351M16TM0A)

351M16TM0A

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

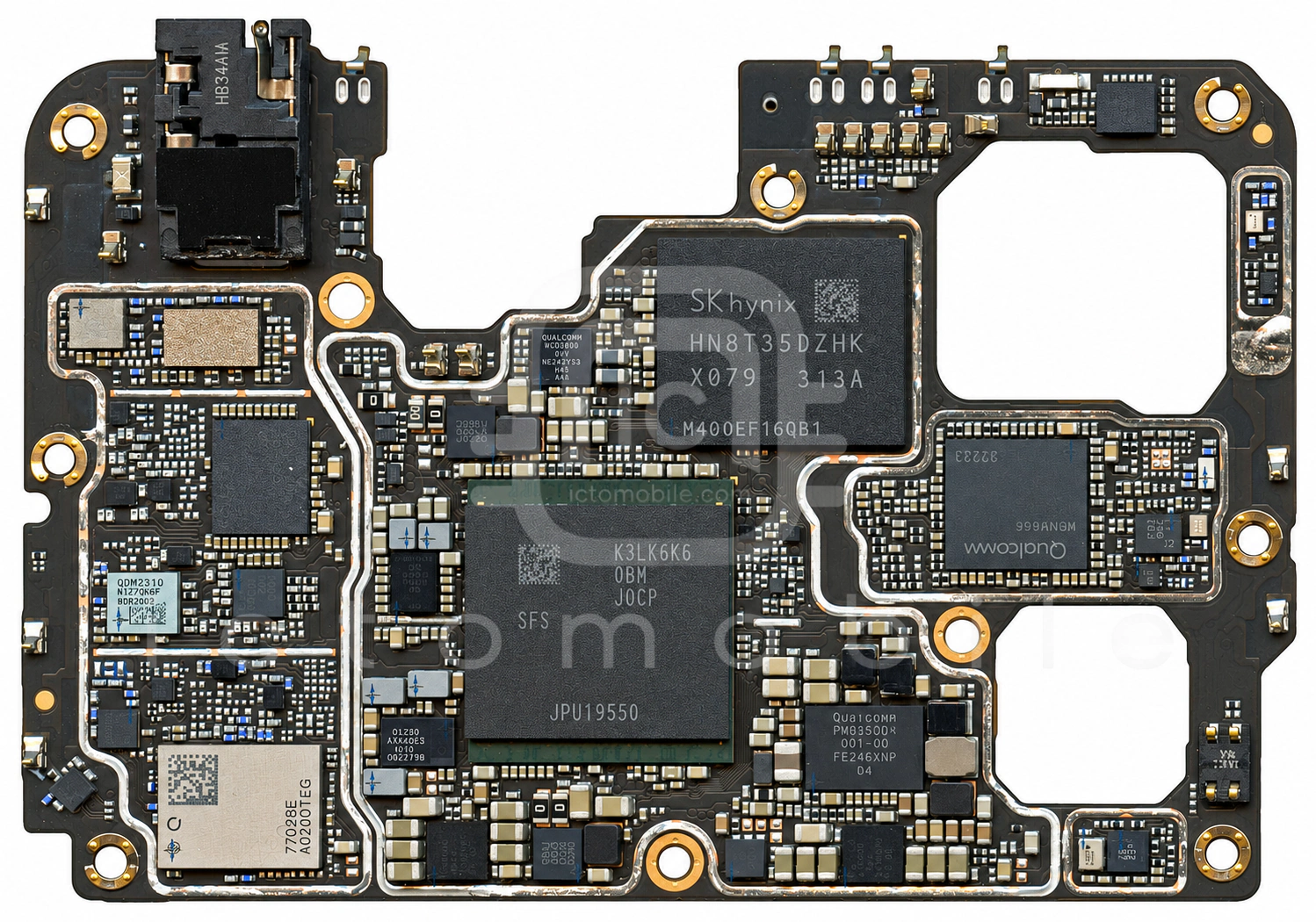

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

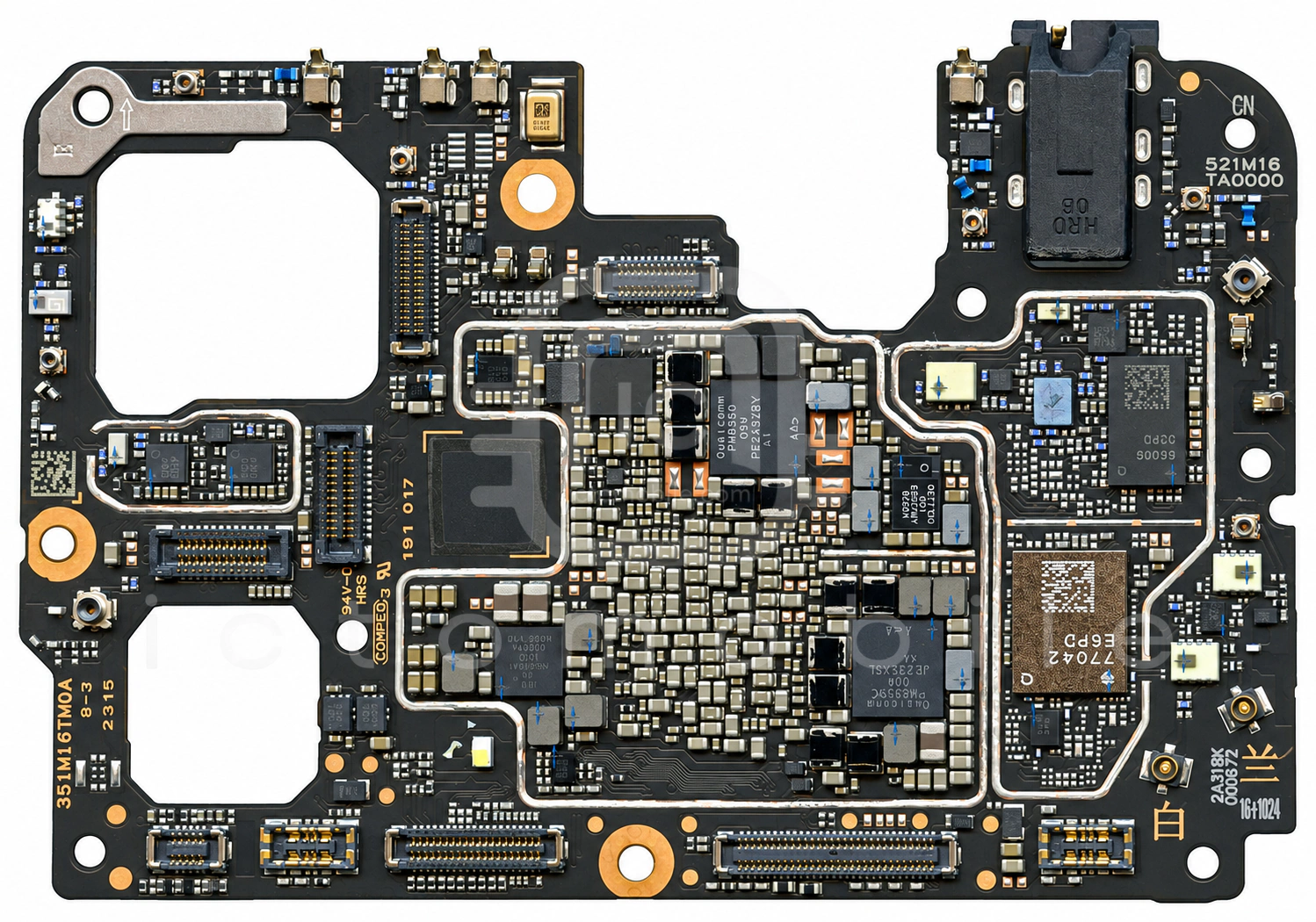

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۳۹ موقعیت از ۳۹ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱QM11033Aسوئیچ SP3TQORVO←
۲QM42195ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QORVO←
۳SN110TUK1NFCNXP Semiconductors←
۴WCN6856بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←
۵DMT35M4LFDFترانزیستور MosfetDIODES←
۶SDR735فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←
۷BMI260سنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)Bosch←
۸QDM6577سوئیچ آنتن 5GQUALCOMM Incorporated←
۹QDM2310سوئیچ آنتن DiversityQUALCOMM Incorporated←
۱۰SGM2051-ADJرگولاتور ولتاژ LDOSG Micro←
۱۱HL5301مبدل سطح ولتاژ (Level Shifter/Level Translator)Halo Microelectronics←
۱۲MXD8539Hسوئیچ آنتنMAXSCEND←
۱۳QM77042ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)QORVO←
۱۴HL5301مبدل سطح ولتاژ (Level Shifter/Level Translator)Halo Microelectronics←
۱۵QM13124Cسوئیچ آنتنQORVO←
۱۶PM8008تغذیه دوربینQUALCOMM Incorporated←
۱۷QM77048Eماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۱۸PM8350BHتغذیه (PMU)QUALCOMM Incorporated←
۱۹QPM6477پاور آمپلی فایر 5GQORVO←
۲۰PMK8475بافر کلاکQUALCOMM Incorporated←
۲۱QM42195ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QORVO←
۲۲QET7100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۲۳PTN3222BUKZدرایور USBNXP Semiconductors←
۲۴QM56030ماژول FEM باندهای 2G و 3G و 4GQORVO←
۲۵PM8350Cتغذیه (PMU)QUALCOMM Incorporated←
۲۶PM8350تغذیه (PMU)QUALCOMM Incorporated←
۲۷PM8450تغذیه (PMU)QUALCOMM Incorporated←
۲۸QLN5030سوئیچ آنتنQUALCOMM Incorporated←
۲۹QM45197ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QORVO←
۳۰LN8000شارژLion Semiconductor←
۳۱HN8T35DZHKX079حافظه UFS (هارد)Skhynix←
۳۲K3LK6K60BM-BGCPحافظه RAMSamsung semiconductor←
۳۳QET7100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۳۴WL2863D28-4-TRرگولاتور ولتاژ LDOWILLSEMI←
۳۵AW88263Sآمپلی فایر صوتAwinic←
۳۶PMR735Aتغذیه بخش RFQUALCOMM Incorporated←
۳۷AW88263Sآمپلی فایر صوتAwinic←
۳۸WCD9380Codec صوتQUALCOMM Incorporated←
۳۹LN8000شارژLion Semiconductor←
