برد شیائومی Redmi K70 (13510N11)

13510N11

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

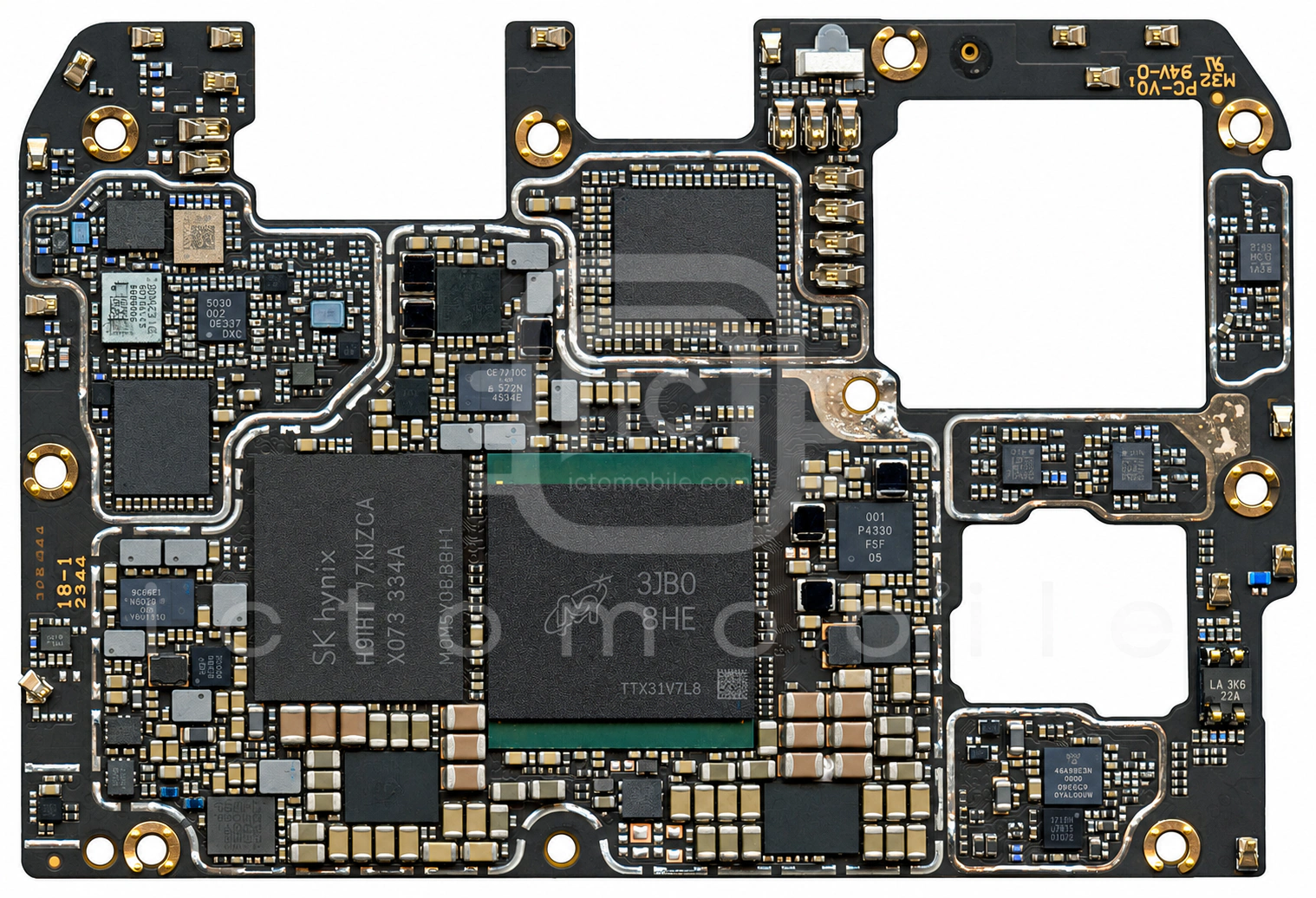

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

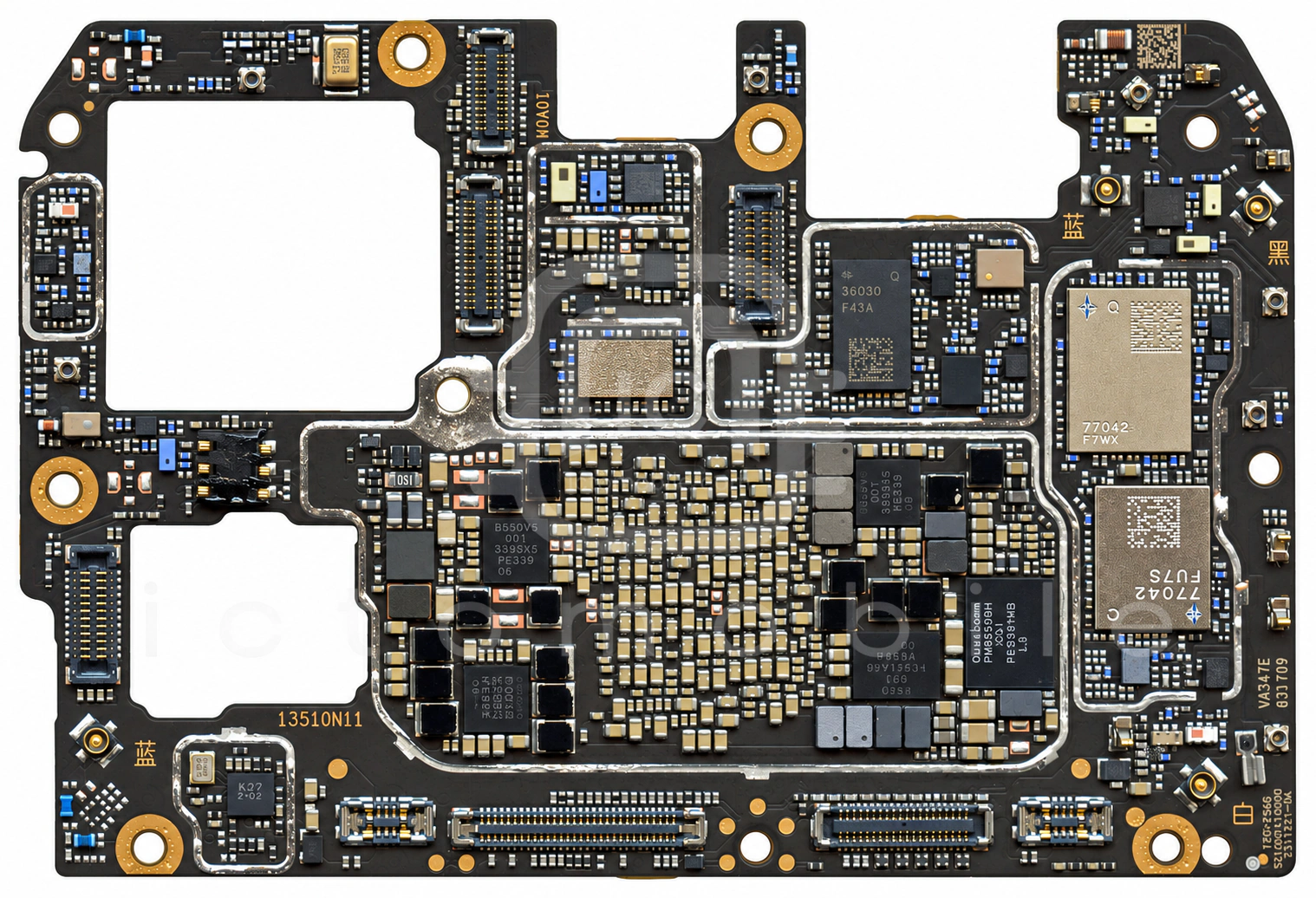

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۴۱ موقعیت از ۴۱ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱QM77048Eماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۲PM8550VEتغذیه (PMU)QUALCOMM Incorporated←
۳QET7100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۴AW88261FCRآمپلی فایر صوتAwinic←
۵AW88261FCRآمپلی فایر صوتAwinic←
۶QXM1086ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←
۷QM77042ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)QORVO←
۸PM8550VSتغذیه (PMU)QUALCOMM Incorporated←
۹QXM1083ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←
۱۰QXM1086ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←
۱۱PM8550VSتغذیه (PMU)QUALCOMM Incorporated←
۱۲PM8550VSتغذیه (PMU)QUALCOMM Incorporated←
۱۳PM8550BHشارژ، اندازه گیر سطح باتری (Fuel Gauge)QUALCOMM Incorporated←
۱۴LSM6DSVQTRسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۱۵DMT35M4LFDFترانزیستور MosfetDIODES←
۱۶PM8550VSتغذیه (PMU)QUALCOMM Incorporated←
۱۷SC8581CFFRشارژXiaomi←
۱۸SC8581CFFRشارژXiaomi←
۱۹QDM2310سوئیچ آنتن DiversityQUALCOMM Incorporated←
۲۰HL5301مبدل سطح ولتاژ (Level Shifter/Level Translator)Halo Microelectronics←
۲۱QM11133سوئیچ SP3TQORVO←
۲۲MT62F1536M64D8CL-023 WTحافظه RAMMicron←
۲۳SN110TUK1NFCNXP Semiconductors←
۲۴PMR735Dتغذیه بخش RFQUALCOMM Incorporated←
۲۵QET7100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۲۶SGM3837YGتغذیه صفحه نمایشSG Micro←
۲۷QDM6577سوئیچ آنتن 5GQUALCOMM Incorporated←
۲۸WCD9380Codec صوتQUALCOMM Incorporated←
۲۹HN8T174EJKX075حافظه UFS (هارد)Skhynix←
۳۰WL2868Cتغذیه دوربینWILLSEMI←
۳۱WCN7851بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←
۳۲PMK8550بافر کلاکQUALCOMM Incorporated←
۳۳HL5280درایور USB Type-CHalo Microelectronics←
۳۴QXM1083ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←
۳۵HL5301مبدل سطح ولتاژ (Level Shifter/Level Translator)Halo Microelectronics←
۳۶PM8550تغذیه (PMU)QUALCOMM Incorporated←
۳۷QPM6477پاور آمپلی فایر 5GQORVO←
۳۸QM56030ماژول FEM باندهای 2G و 3G و 4GQORVO←
۳۹SDR735فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←
۴۰Snapdragon 8 Gen 3 SM8650-ABCPU بخش Application و BasebandQUALCOMM Incorporated←
۴۱QLN5030سوئیچ آنتنQUALCOMM Incorporated←
