برد شیائومی Redmi K60E (351L11AM0B)

351L11AM0B

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

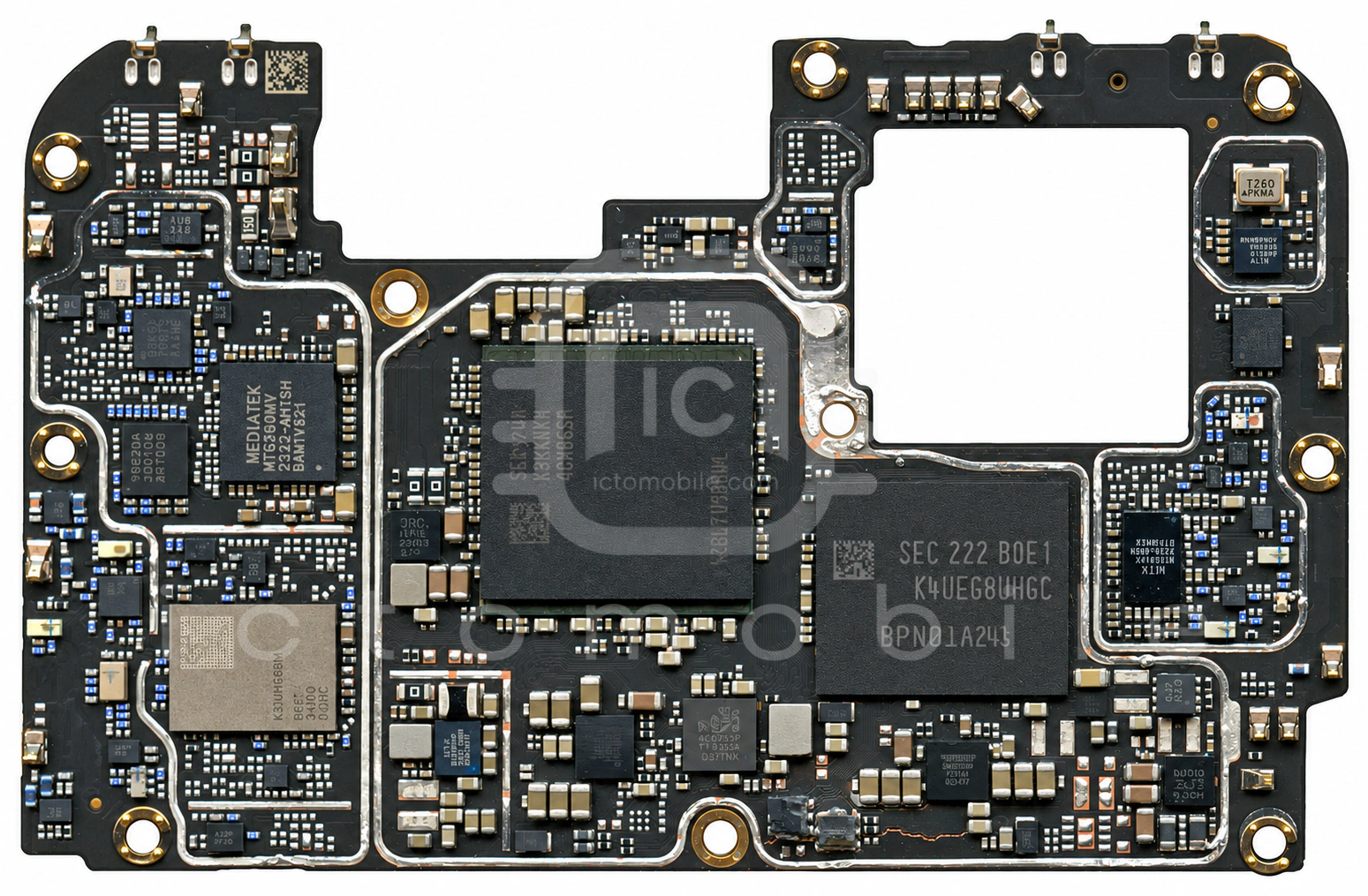

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

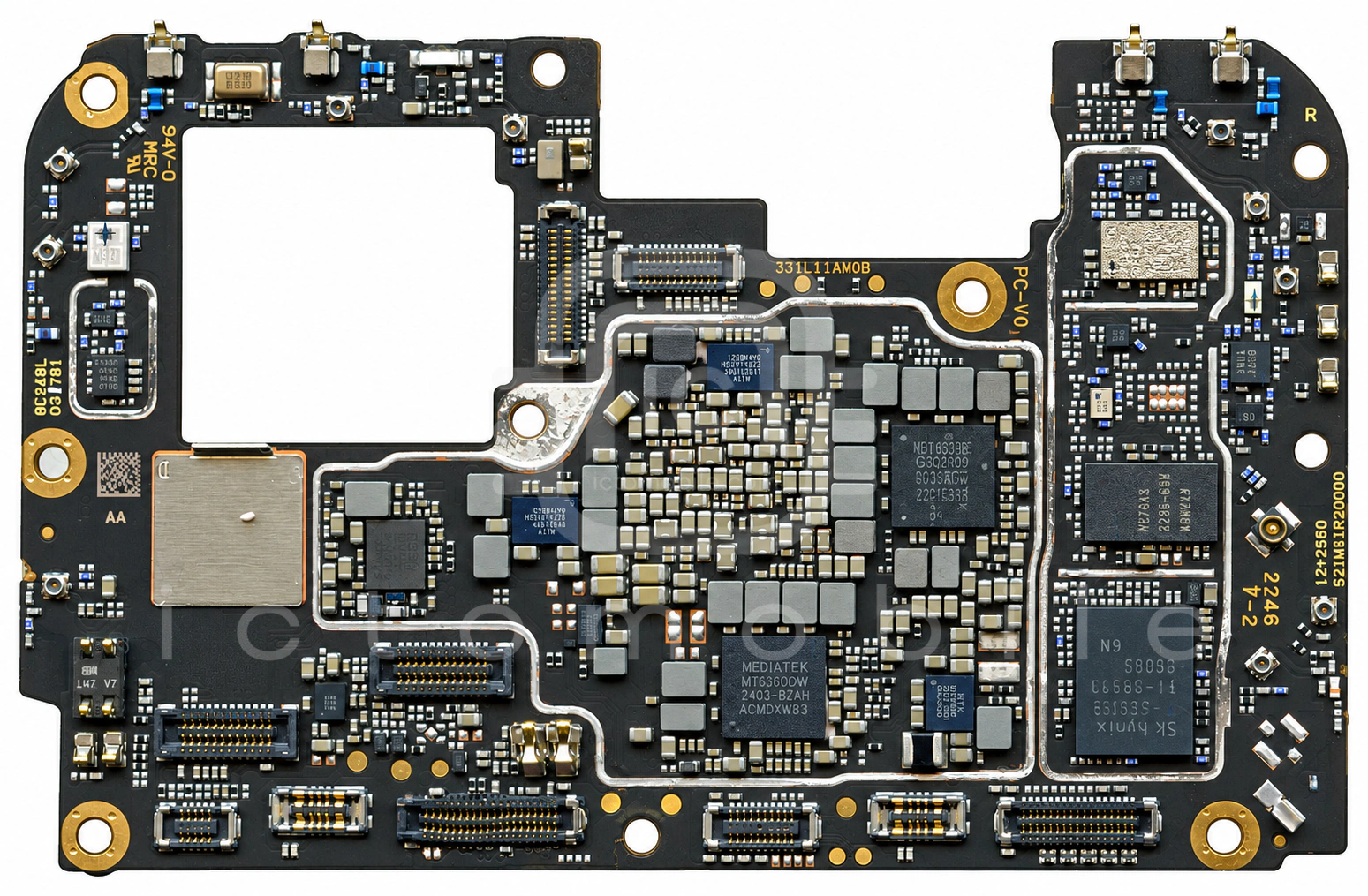

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۳۳ موقعیت از ۳۳ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱SC8551AشارژSOUTHCHIP←
۲LSM6DSOسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۳MT6308HPردیاب پوش توان (EPT)Mediatek←
۴MT6368DWتغذیه (PMU)Mediatek←
۵VC7643-63Hپاور آمپلی فایر 3G و 4G و 5GVANCHIP←
۶MT6308HPردیاب پوش توان (EPT)Mediatek←
۷MXD98E2DAسوئیچ آنتن DiversityMAXSCEND←
۸TFA9874Bآمپلی فایر صوتNXP Semiconductors←
۹MT6375Pتغذیه (PMU)Mediatek←
۱۰MT6190MVفرستنده و گیرنده رادیویی (RF Transceiver)Mediatek←
۱۱KLUEG8UHGC-B0E1حافظه UFS (هارد)Samsung semiconductor←
۱۲MT6319IPتغذیه (PMU)Mediatek←
۱۳SGM61022XTDE8Gکانورتر ولتاژ (DC/DC Voltage Converter)SG Micro←
۱۴TFA9874Bآمپلی فایر صوتNXP Semiconductors←
۱۵QM78207ماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۱۶MXD8539Hسوئیچ آنتنMAXSCEND←
۱۷QM11133سوئیچ SP3TQORVO←
۱۸HL7593W4کانورتر ولتاژ (DC/DC Voltage Converter)Halo Microelectronics←
۱۹Dimensity 8200 MT6896Z-CZACPU بخش Application و BasebandMediatek←
۲۰MT6319APتغذیه (PMU)Mediatek←
۲۱QM77048Eماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۲۲MXD9121UAسوئیچ آنتن DiversityMAXSCEND←
۲۳MXD9121UAسوئیچ آنتن DiversityMAXSCEND←
۲۴K3LK4K40CM-BGCPحافظه RAMSamsung semiconductor←
۲۵SC8551AشارژSOUTHCHIP←
۲۶MXD83K5Aآمپلی فایر کم نویز (LNA)MAXSCEND←
۲۷SKY58080-11ماژول FEM باندهای 2G و 3G و 4GSkyworks Solutions Inc←
۲۸MT6363AWتغذیه (PMU)Mediatek←
۲۹MT6637XPبلوتوث، وای فای (wifi) و GPSMediatek←
۳۰WL2868Cتغذیه دوربینWILLSEMI←
۳۱SN110TUK1NFCNXP Semiconductors←
۳۲MXD9121UAسوئیچ آنتن DiversityMAXSCEND←
۳۳MT6685LPبافر کلاکMediatek←
