برد شیائومی Redmi K60 Supreme (13520M12M0A01)

13520M12M0A01

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

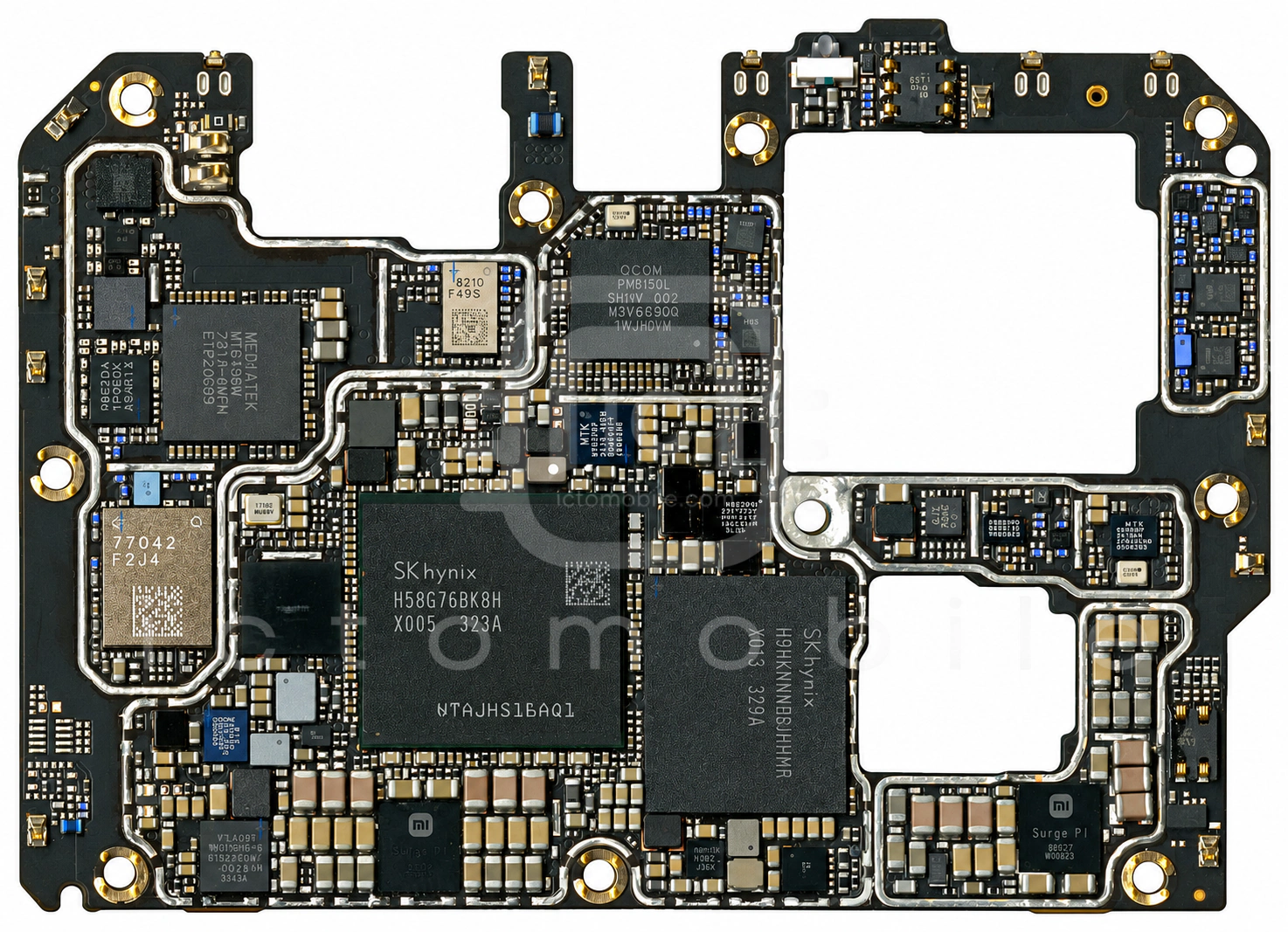

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

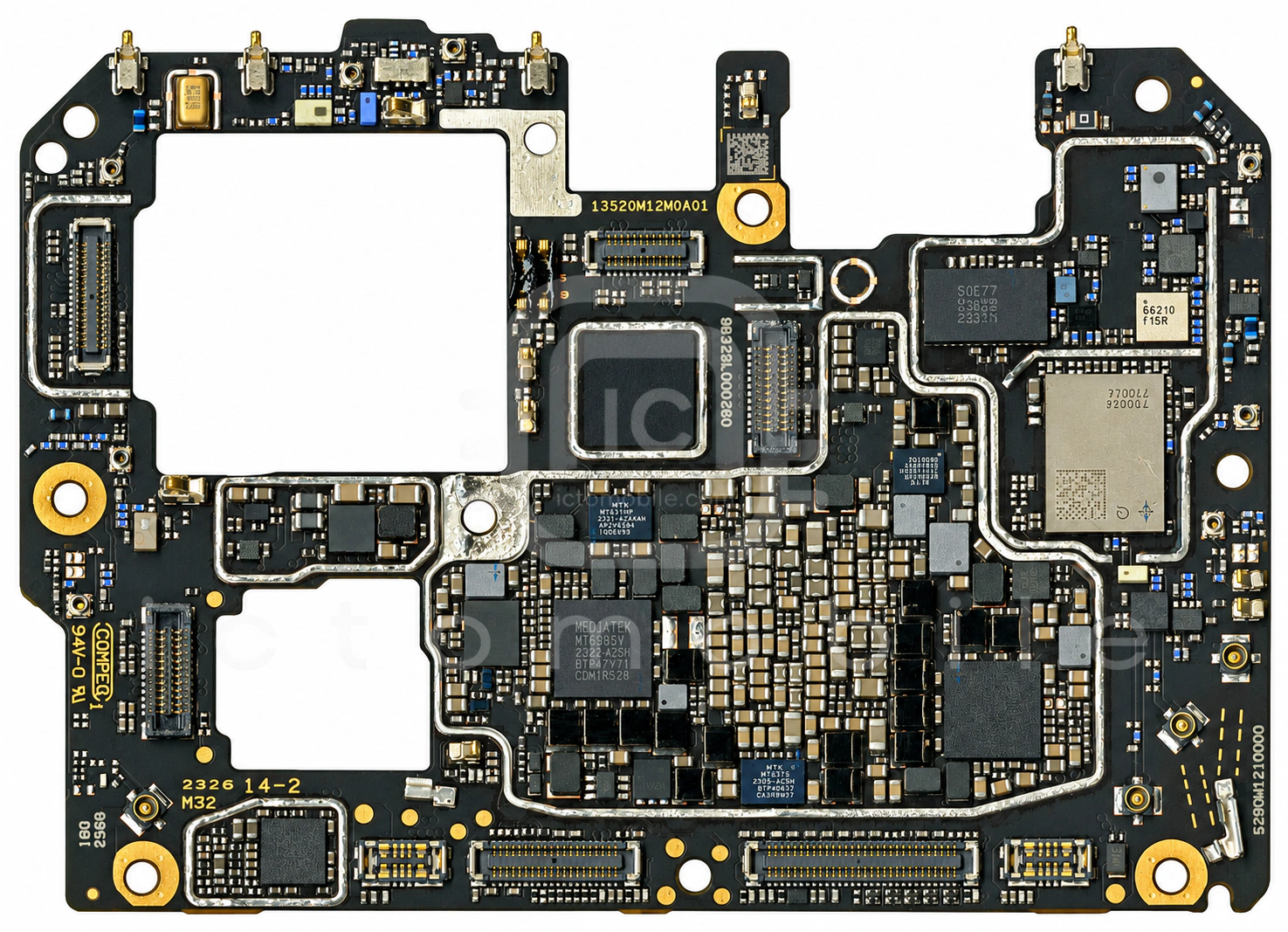

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۵۰ موقعیت از ۵۰ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱ET9552محافظ اضافه ولتاژWuxi Etek Microelectronics Co←
۲QM45197ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QORVO←
۳MT6319DPتغذیه (PMU)Mediatek←
۴MT6195Wفرستنده و گیرنده رادیویی (RF Transceiver)Mediatek←
۵THGJFJT1E45BATPحافظه UFS (هارد)KIOXIA←
۶MT6319GPتغذیه (PMU)Mediatek←
۷MT6639AEWبلوتوث و وای فای (BT & WIFI)Mediatek←
۸PX8768پردازشگر تصویر صفحه نمایشPixelworks←
۹VC1855سوئیچ SP3TVANCHIP←
۱۰SGM2045-1.80XXDH4Gرگولاتور ولتاژ LDOSG Micro←
۱۱LSM6DSOسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۱۲MT6363FWتغذیه (PMU)Mediatek←
۱۳MT6693Dکانورتر ولتاژ (DC/DC Voltage Converter)Mediatek←
۱۴MT6686GPSMediatek←
۱۵AW88261FORآمپلی فایر صوتAwinic←
۱۶SGM61022XTDE8Gکانورتر ولتاژ (DC/DC Voltage Converter)SG Micro←
۱۷MT6375Pتغذیه (PMU)Mediatek←
۱۸MT6376Pتغذیه (PMU)Mediatek←
۱۹QM45197ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QORVO←
۲۰LM3644درایور LED فلاش دوربینTexas Instruments←
۲۱MT6308HPردیاب پوش توان (EPT)Mediatek←
۲۲QM77048Eماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۲۳QM42195ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QORVO←
۲۴MT6319HPتغذیه (PMU)Mediatek←
۲۵AW88261FCRآمپلی فایر صوتAwinic←
۲۶MT6191Wسوئیچ آنتنMediatek←
۲۷SGM2045-1.80XXDH4Gرگولاتور ولتاژ LDOSG Micro←
۲۸MT6338WCodec صوتMediatek←
۲۹QM78210سوئیچ آنتن DiversityQORVO←
۳۰QM42195ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QORVO←
۳۱LN3420ADT2AGترانزیستور MosfetLRC←
۳۲SGM61022XTDE8Gکانورتر ولتاژ (DC/DC Voltage Converter)SG Micro←
۳۳Surge P1شارژXiaomi←
۳۴QM11122Aسوئیچ آنالوگ DPDTQUALCOMM Incorporated←
۳۵MT6308HPردیاب پوش توان (EPT)Mediatek←
۳۶Surge P1شارژXiaomi←
۳۷VC7643-63Hپاور آمپلی فایر 3G و 4G و 5GVANCHIP←
۳۸SGM2051-ADJرگولاتور ولتاژ LDOSG Micro←
۳۹QM77042ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)QORVO←
۴۰QM13344TR13سوئیچ SPSTQORVO←
۴۱QM66210سوئیچ آنتن DiversityQORVO←
۴۲MT6373DWتغذیه (PMU)Mediatek←
۴۳SGM3837YGتغذیه صفحه نمایشSG Micro←
۴۴SN110TUK1-B2013VZNFCNXP Semiconductors←
۴۵QM11133سوئیچ SP3TQORVO←
۴۶MXD98E2DAسوئیچ آنتن DiversityMAXSCEND←
۴۷WL2868Cتغذیه دوربینWILLSEMI←
۴۸ET7480Mدرایور USB Type-CWuxi Etek Microelectronics Co←
۴۹MT6685HPبافر کلاکMediatek←
۵۰H58G76BK8H-X095حافظه RAMSkhynix←
