برد شیائومی Black shark 5 Pro

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

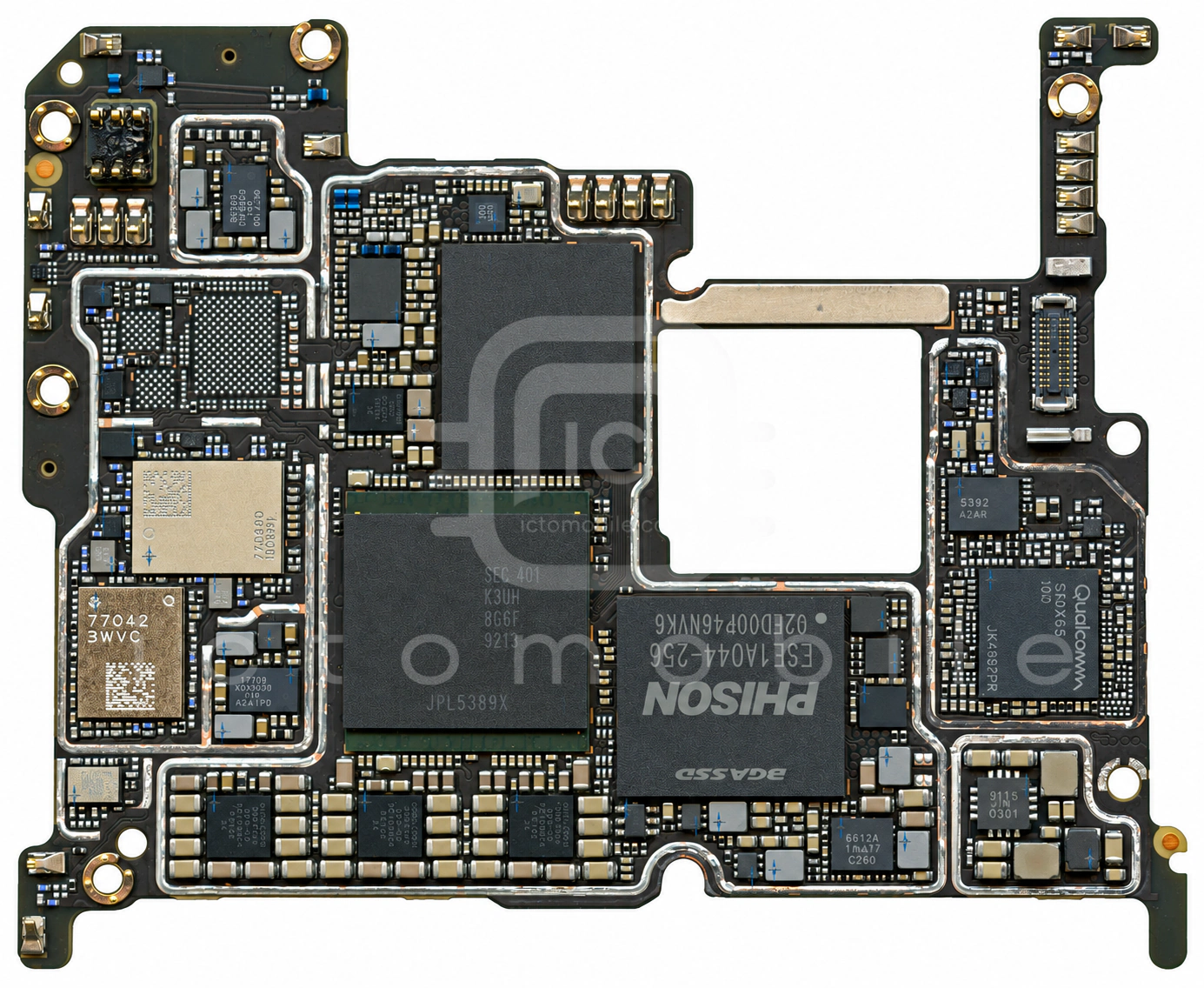

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

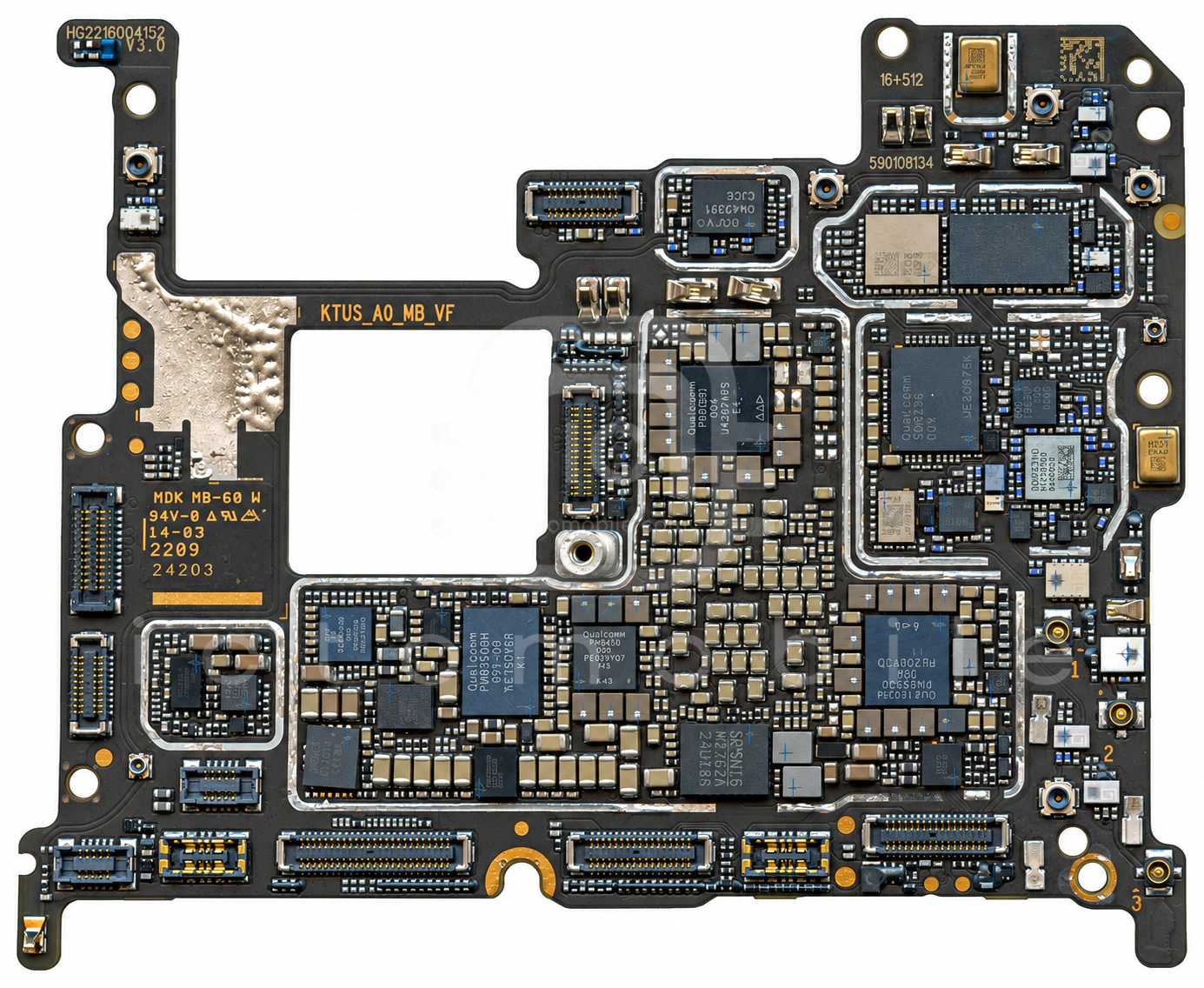

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۴۰ موقعیت از ۴۰ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱QPM6679ماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)QUALCOMM Incorporated←
۲QET7100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۳AW2023DNRدرایور RGB LEDAwinic←
۴ESE1A044-256حافظه SSD (هارد)PHISON←
۵PM8350تغذیه (PMU)QUALCOMM Incorporated←
۶PM8350BHتغذیه (PMU)QUALCOMM Incorporated←
۷QM45392ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QORVO←
۸SGM6612Aکانورتر ولتاژ (DC/DC Voltage Converter)SG Micro←
۹SMB1396شارژQUALCOMM Incorporated←
۱۰Snapdragon 8 Gen 1 5G SM8450CPU بخش Application و BasebandQUALCOMM Incorporated←
۱۱QDM2310سوئیچ آنتن DiversityQUALCOMM Incorporated←
۱۲MP2762AشارژMonolithic Power System←
۱۳QM77048Bماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۱۴SMB1396شارژQUALCOMM Incorporated←
۱۵VC7643-63Hپاور آمپلی فایر 3G و 4G و 5GVANCHIP←
۱۶QM42391ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QORVO←
۱۷K3LK6K60BM-BGCPحافظه RAMSamsung semiconductor←
۱۸PM8450تغذیه (PMU)QUALCOMM Incorporated←
۱۹PM8350Cتغذیه (PMU)QUALCOMM Incorporated←
۲۰NT50372Sتغذیه صفحه نمایشNovaTek←
۲۱AW2023DNRدرایور RGB LEDAwinic←
۲۲PM8008تغذیه دوربینQUALCOMM Incorporated←
۲۳FSA4480UCXدرایور USB Type-CON Semiconductor←
۲۴SGM6612Aکانورتر ولتاژ (DC/DC Voltage Converter)SG Micro←
۲۵SDR735فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←
۲۶PMK8450بافر کلاکQUALCOMM Incorporated←
۲۷QLN5030سوئیچ آنتنQUALCOMM Incorporated←
۲۸WCD9380Codec صوتQUALCOMM Incorporated←
۲۹QDM5579سوئیچ آنتن 5GQUALCOMM Incorporated←
۳۰SMB1396شارژQUALCOMM Incorporated←
۳۱LSM6DSOسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۳۲SN110TUK1NFCNXP Semiconductors←
۳۳CSA37F61درایور کلیدهای لمسی (تاچ)CHIPSEA←
۳۴KLUEG8UHGC-B0E1حافظه UFS (هارد)Samsung semiconductor←
۳۵QM77042ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)QORVO←
۳۶MAX98395EWIآمپلی فایر صوتMaxim←
۳۷MAX77932BEWOتغذیه (PMU)Maxim←
۳۸PMR735Aتغذیه بخش RFQUALCOMM Incorporated←
۳۹WCN6856بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←
۴۰QET7100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
