برد شیائومی Black shark 3S

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

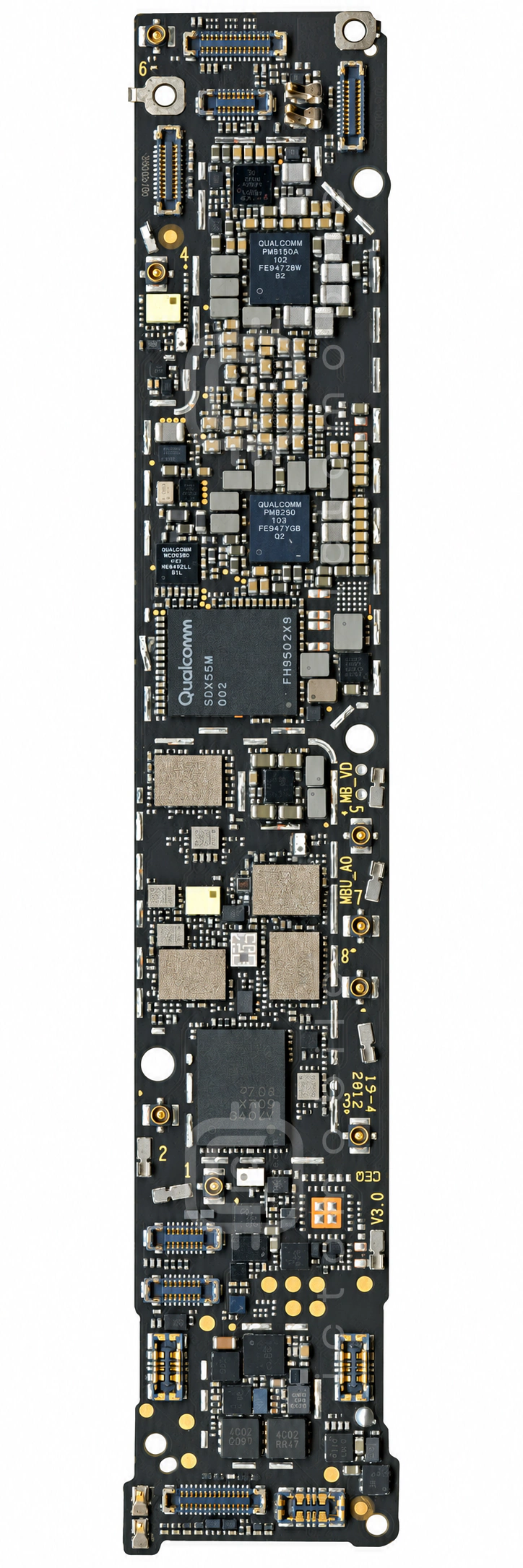

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

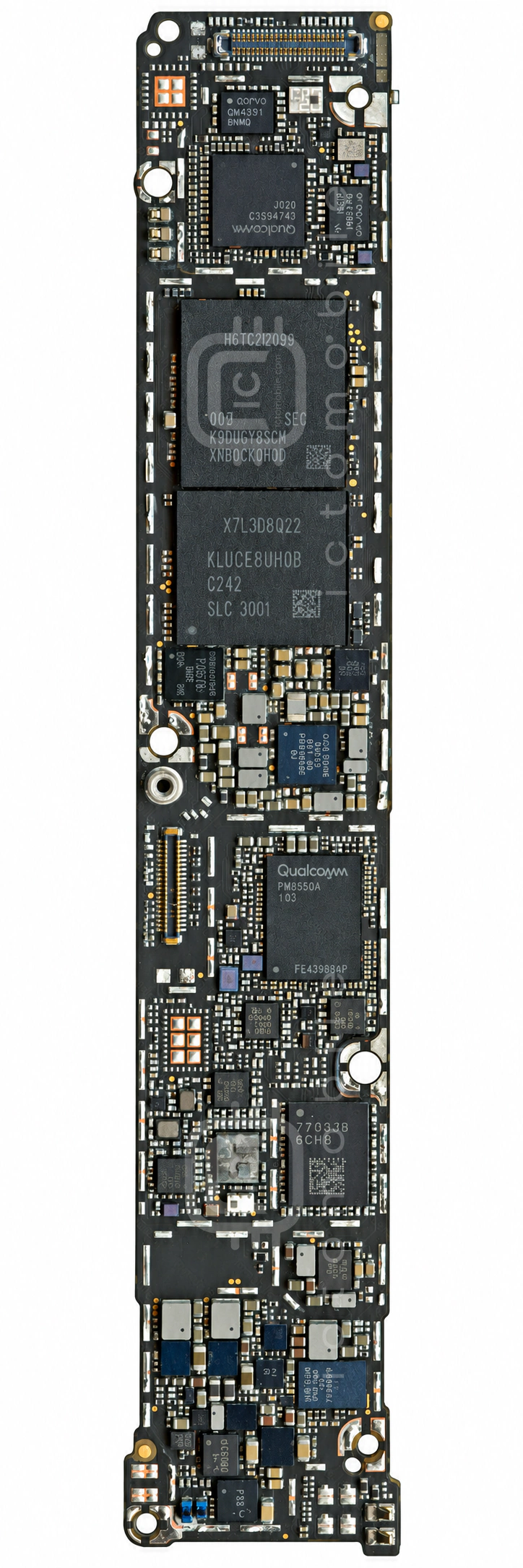

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۴۳ موقعیت از ۴۳ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱QLN5020آمپلی فایر کم نویز (LNA)QUALCOMM Incorporated←
۲Snapdragon 865 5G SM8250CPU بخش ApplicationQUALCOMM Incorporated←
۳QM45391آمپلی فایر کم نویز (LNA)QORVO←
۴PM8250تغذیه (PMU)QUALCOMM Incorporated←
۵PM3003Aکانورتر ولتاژ (DC/DC Voltage Converter)QUALCOMM Incorporated←
۶S2DOS15X02-6130تغذیه صفحه نمایشSamsung semiconductor←
۷PMK8002بافر کلاکQUALCOMM Incorporated←
۸RQ3C150BCترانزیستور MosfetROHM←
۹QLN5040آمپلی فایر کم نویز (LNA)QUALCOMM Incorporated←
۱۰NTTFS4C02Nترانزیستور MosfetON Semiconductor←
۱۱LSM6DSOسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۱۲PM8150Aتغذیه (PMU)QUALCOMM Incorporated←
۱۳QPM5677پاور آمپلی فایر 5GQUALCOMM Incorporated←
۱۴QCA6391بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←
۱۵QPM5679پاور آمپلی فایر 5GQUALCOMM Incorporated←
۱۶QM42391ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QORVO←
۱۷QET5100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۱۸QDM5679سوئیچ آنتن DiversityQUALCOMM Incorporated←
۱۹PM8009تغذیه دوربینQUALCOMM Incorporated←
۲۰K3LK4K40BM-BGCNحافظه RAMSamsung semiconductor←
۲۱SDR865فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←
۲۲QM77040ماژول FEM باندهای 2G و 3G و 4GQORVO←
۲۳TPS61256A0کانورتر ولتاژ (DC/DC Voltage Converter)Texas Instruments←
۲۴QDM5679سوئیچ آنتن DiversityQUALCOMM Incorporated←
۲۵QDM5679سوئیچ آنتن DiversityQUALCOMM Incorporated←
۲۶AW32905FCRمحافظ اضافه ولتاژAwinic←
۲۷QPM6585ماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)QUALCOMM Incorporated←
۲۸QLN5040آمپلی فایر کم نویز (LNA)QUALCOMM Incorporated←
۲۹NTTFS4C02Nترانزیستور MosfetON Semiconductor←
۳۰QM77033Bپاور آمپلی فایر 3G و 4GQORVO←
۳۱PX8578درایور تصویر LCDPixelworks←
۳۲ESD56161D24دیود محافظ ولتاژ TVSWILLSEMI←
۳۳PMX55تغذیه بخش BasebandQUALCOMM Incorporated←
۳۴PM8150Bتغذیه (PMU)QUALCOMM Incorporated←
۳۵QPM5677پاور آمپلی فایر 5GQUALCOMM Incorporated←
۳۶QDM5677سوئیچ آنتن DiversityQUALCOMM Incorporated←
۳۷ESD56161D24دیود محافظ ولتاژ TVSWILLSEMI←
۳۸SDX55MCPU بخش BasebandQUALCOMM Incorporated←
۳۹PMPB215ENEAترانزیستور MosfetNexperia←
۴۰KLUEG8UHDB-C2D1حافظه UFS (هارد)Samsung semiconductor←
۴۱QLN5020آمپلی فایر کم نویز (LNA)QUALCOMM Incorporated←
۴۲PMPB215ENEAترانزیستور MosfetNexperia←
۴۳WCD9380Codec صوتQUALCOMM Incorporated←
