نقشه برد Honor 100 Pro (HN1MIAPM)

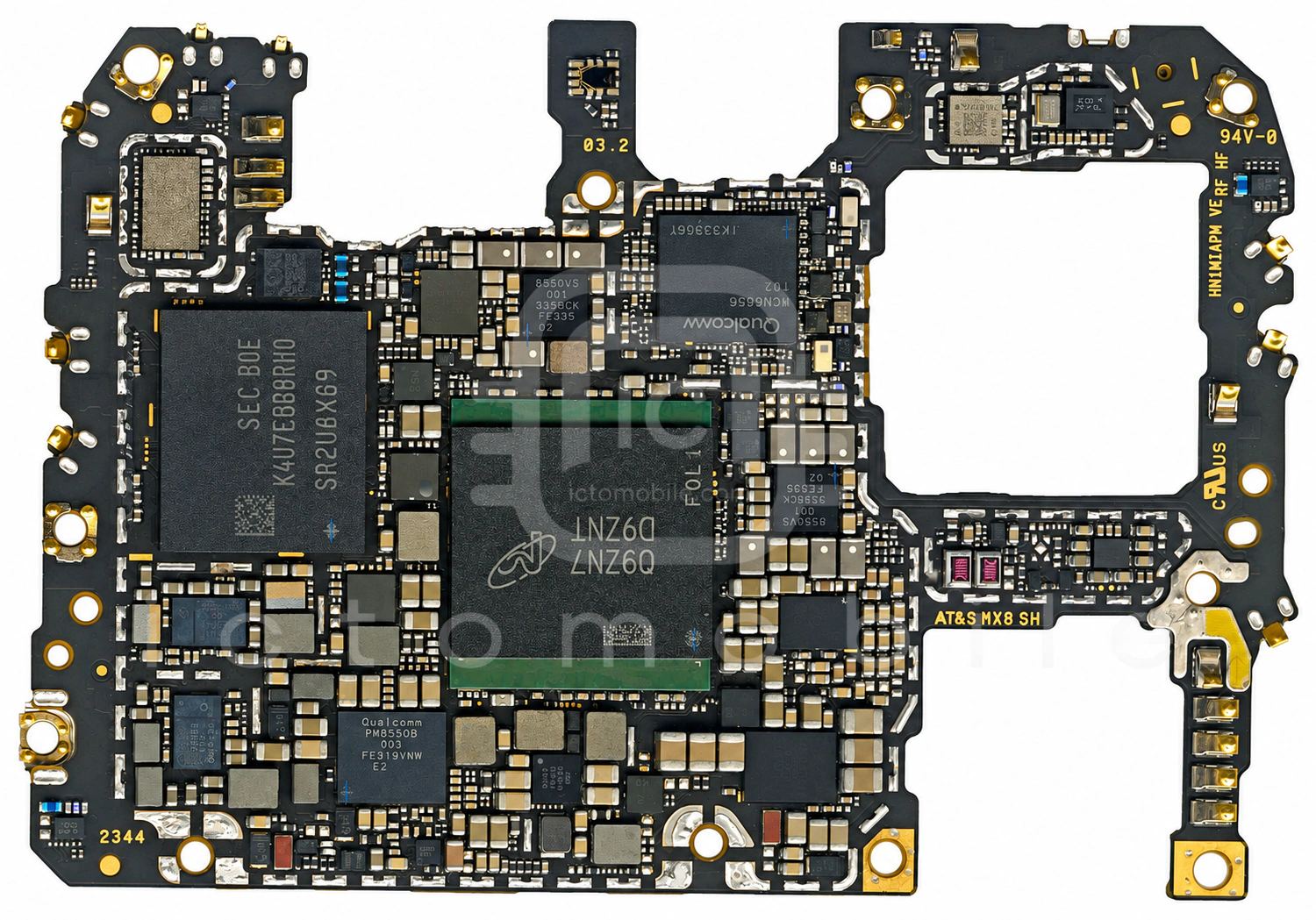

روی برد

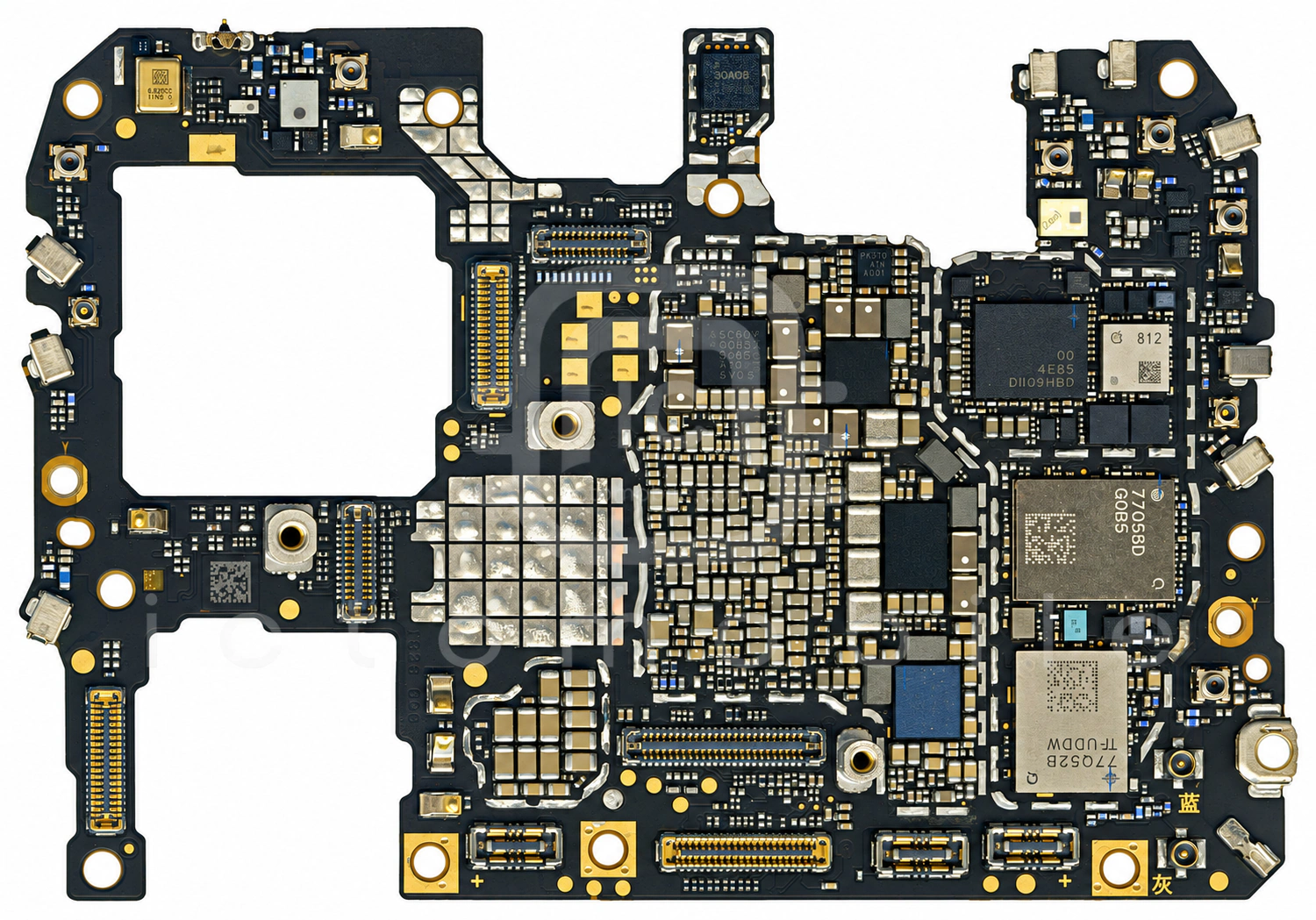

پشت برد

↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۳۲ موقعیت از ۳۲ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها

۱2U2سوئیچ آنتنQUALCOMM Incorporated←

۲LSM6DSOسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←

۳KLUFG8RHGB-B0E1حافظه UFS (هارد)Samsung semiconductor←

۴QET7100EPT (Envelope Power Tracker)QUALCOMM Incorporated←

۵QET7100EPT (Envelope Power Tracker)QUALCOMM Incorporated←

۶AW88261FORآمپلی فایر صوتAwinic←

۷RFFM8550Bماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QORVO←

۸ET2095سوئیچ بار (Load Switch)Wuxi Etek Microelectronics Co←

۹SGM3838تغذیه صفحه نمایشSG Micro←

۱۰NZترانزیستور Mosfetنامعلوم←

۱۱NZترانزیستور Mosfetنامعلوم←

۱۲MT62F1G64D8CH-031حافظه RAMMicron←

۱۳Snapdragon 8 Gen 2 5G SM8550-ABCPU بخش Application و BasebandQUALCOMM Incorporated←

۱۴AW88261FORآمپلی فایر صوتAwinic←

۱۵220TB0TANFCNXP Semiconductors←

۱۶PM8550VSتغذیه (PMU)QUALCOMM Incorporated←

۱۷WCN6856بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←

۱۸QDM6577سوئیچ آنتن 5GQUALCOMM Incorporated←

۱۹PMK8550بافر کلاکQUALCOMM Incorporated←

۲۰PM8550VSتغذیه (PMU)QUALCOMM Incorporated←

۲۱CPS4041GCشارژ بی سیمConvenient Power←

۲۲SC8582شارژSOUTHCHIP←

۲۳HONORنامعلومHisilicon←

۲۴PM8550VSتغذیه (PMU)QUALCOMM Incorporated←

۲۵WCD9385Codec صوتQUALCOMM Incorporated←

۲۶QM77052Bپاور آمپلی فایر 3G و 4G و 5GQORVO←

۲۷QM77058Dپاور آمپلی فایر 3G و 4G و 5GQORVO←

۲۸PM8550VEتغذیه (PMU)QUALCOMM Incorporated←

۲۹PM8550VSتغذیه (PMU)QUALCOMM Incorporated←

۳۰PMR735Dتغذیه بخش RFQUALCOMM Incorporated←

۳۱SDR735فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←

۳۲812سوئیچ آنتنMurata←

عیب‌یابی

یک ایراد را انتخاب کنید تا قطعه‌های همین برد که ممکن است آن را ایجاد کرده باشند مشخص شود.
