برد سامسونگ A71 5G (SM-A716U)

SM-A716U

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

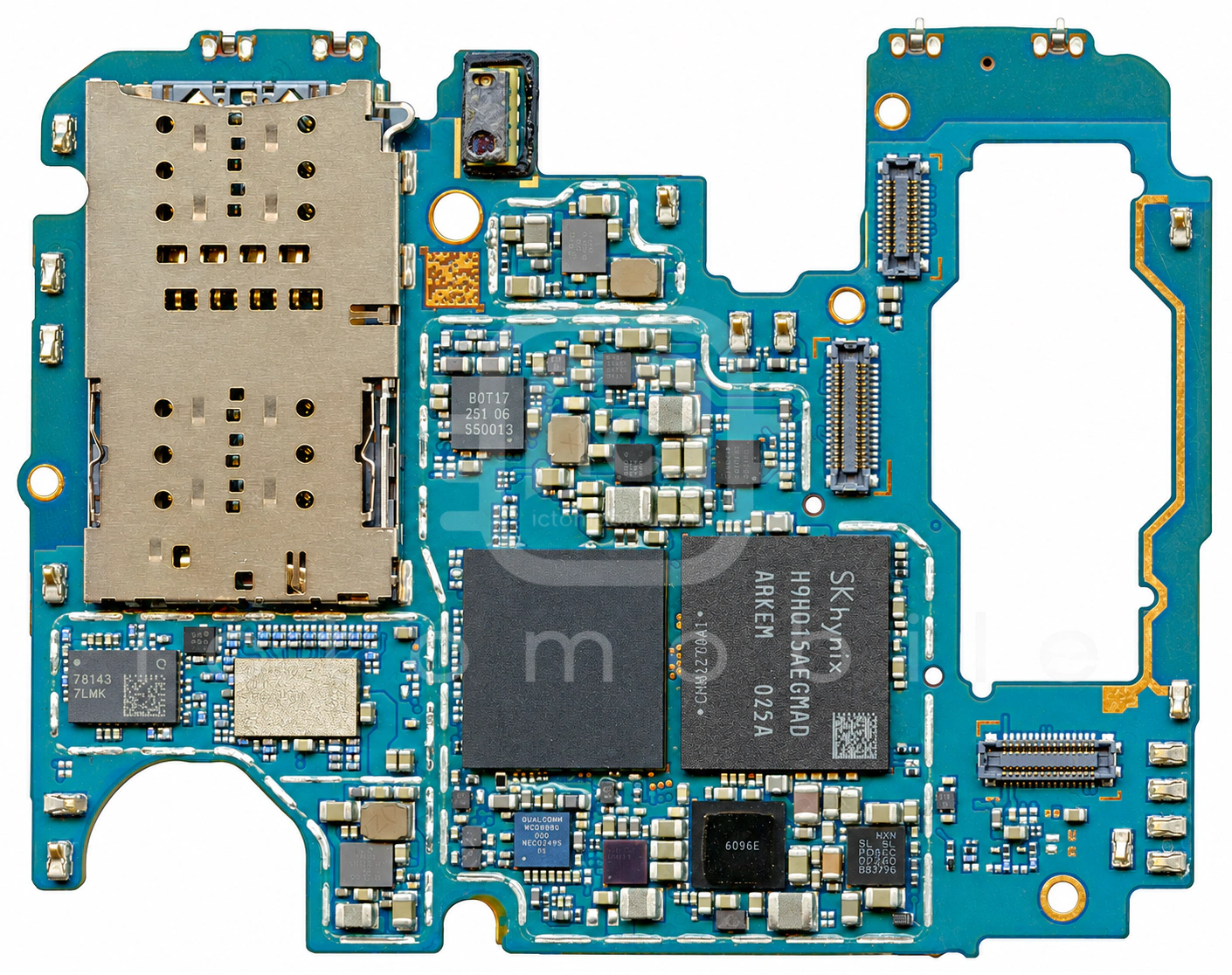

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

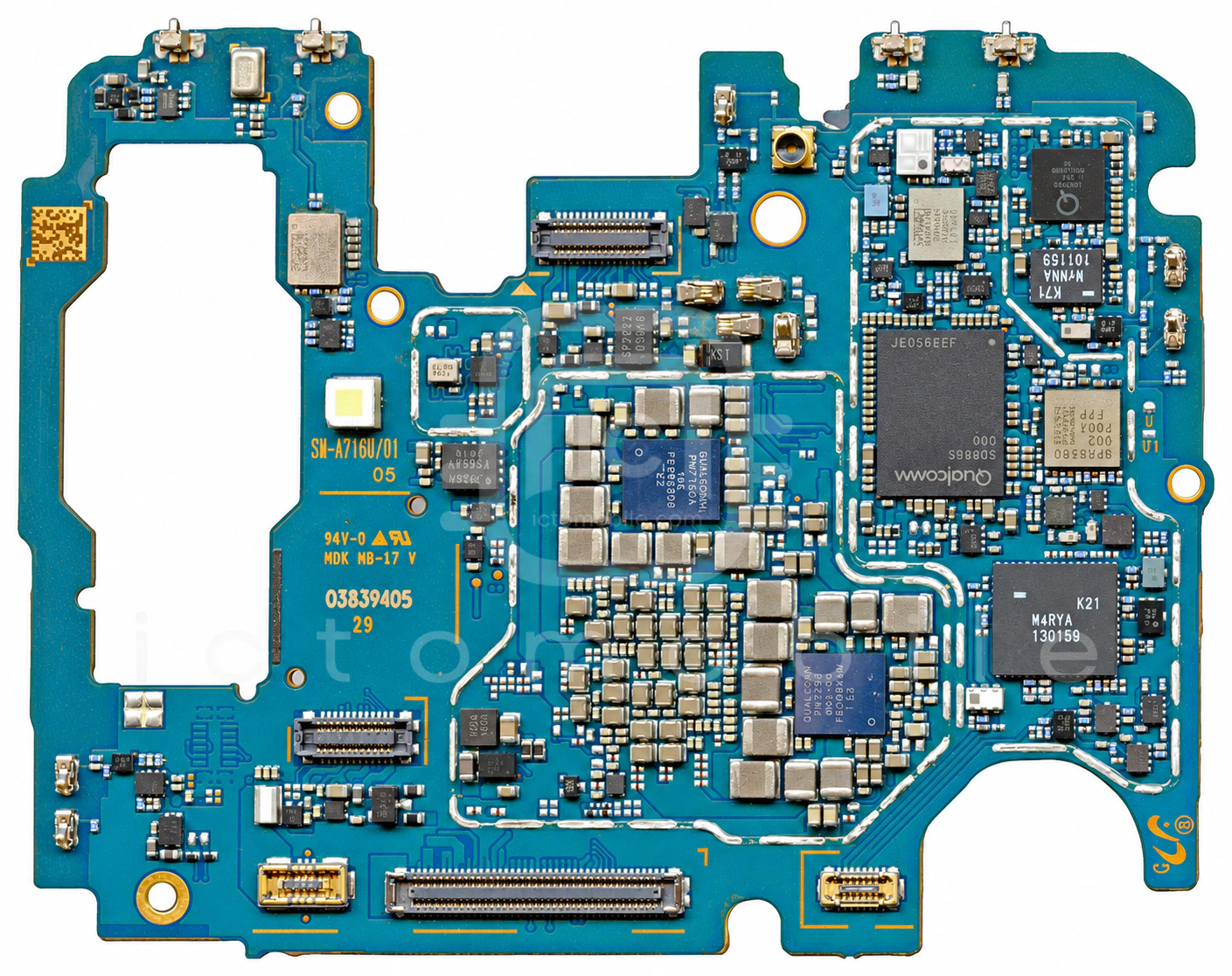

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۲۶ موقعیت از ۲۶ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱KTS1682محافظ اضافه ولتاژKinetic Technologies←
۲QDM4870ماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)QUALCOMM Incorporated←
۳S2MU106X01-6030درایور USB و شارژSamsung semiconductor←
۴SDR865فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←
۵PN80T17NFCNXP Semiconductors←
۶PCA9468B3شارژNXP Semiconductors←
۷QET5100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۸ICM-42605Mسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)InvenSense←
۹S2MPB03X01-6031تغذیه دوربینSamsung semiconductor←
۱۰PI3WVR648سوئیچ آنالوگDIODES←
۱۱ISP7022MSTنامعلوم←
۱۲PM7250تغذیه (PMU)QUALCOMM Incorporated←
۱۳QPA4580پاور آمپلی فایر GSM و 3G و 4GQUALCOMM Incorporated←
۱۴Snapdragon 765G 5G SM7250CPU بخش Application و BasebandQUALCOMM Incorporated←
۱۵LMSWKSGU-K21سوئیچ آنتن اصلیMurata←
۱۶WCD9380Codec صوتQUALCOMM Incorporated←
۱۷H9HQ15AECMADAR-KEMحافظه uMCP (هارد)Skhynix←
۱۸PM7150Aتغذیه (PMU)QUALCOMM Incorporated←
۱۹PMK8002بافر کلاکQUALCOMM Incorporated←
۲۰LMFE4WFB-K71ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)Murata←
۲۱TAS2562HYFRRآمپلی فایر صوتTexas Instruments←
۲۲QM78143پاور آمپلی فایر 4GQORVO←
۲۳WCN3998بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←
۲۴SM3010تغذیه صفحه نمایشSilicon Mitus←
۲۵QET5100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۲۶QPA5580پاور آمپلی فایر 3G و 4GQUALCOMM Incorporated←
