برد سامسونگ A51 5G (SM-A516N)

SM-A516N

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

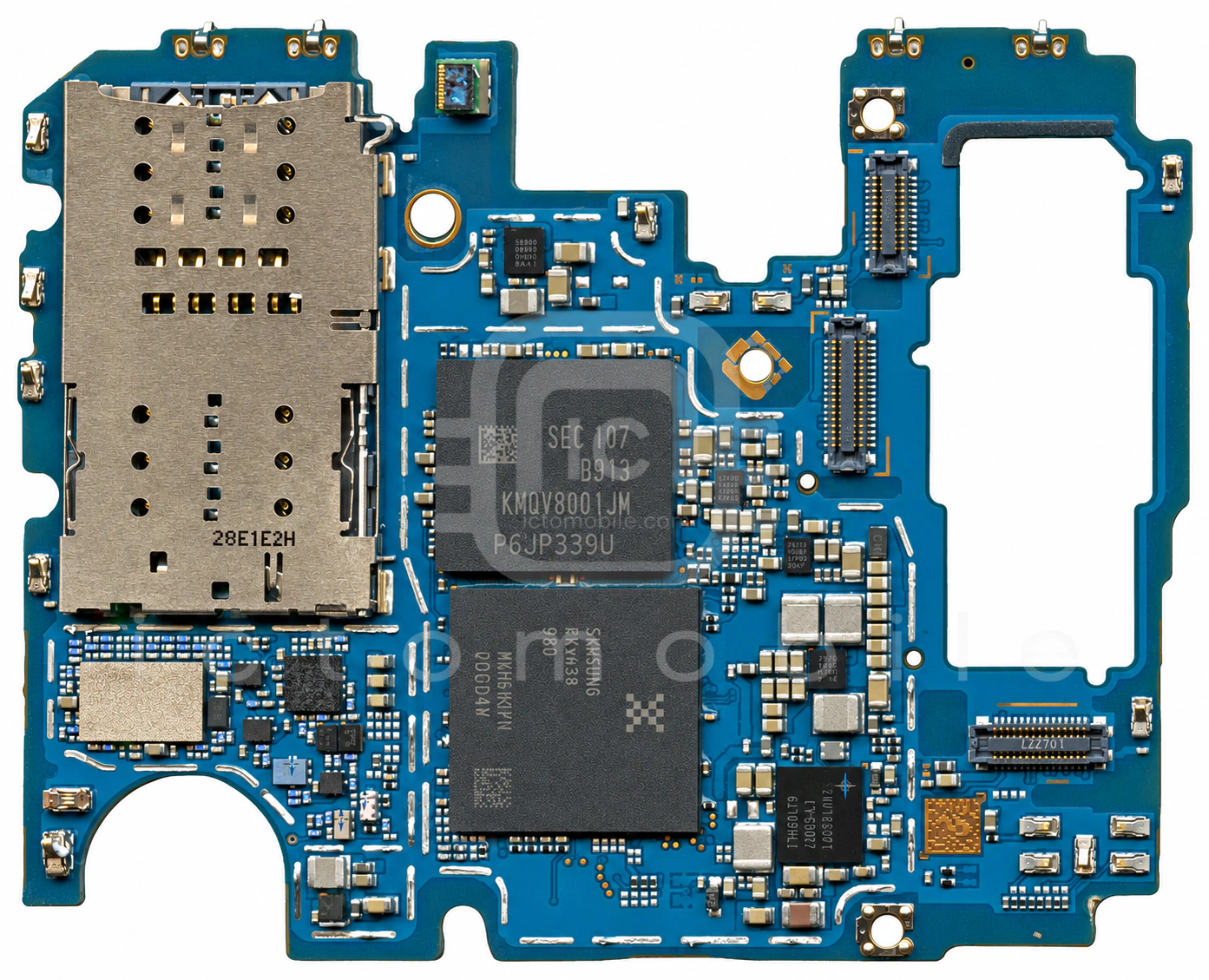

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

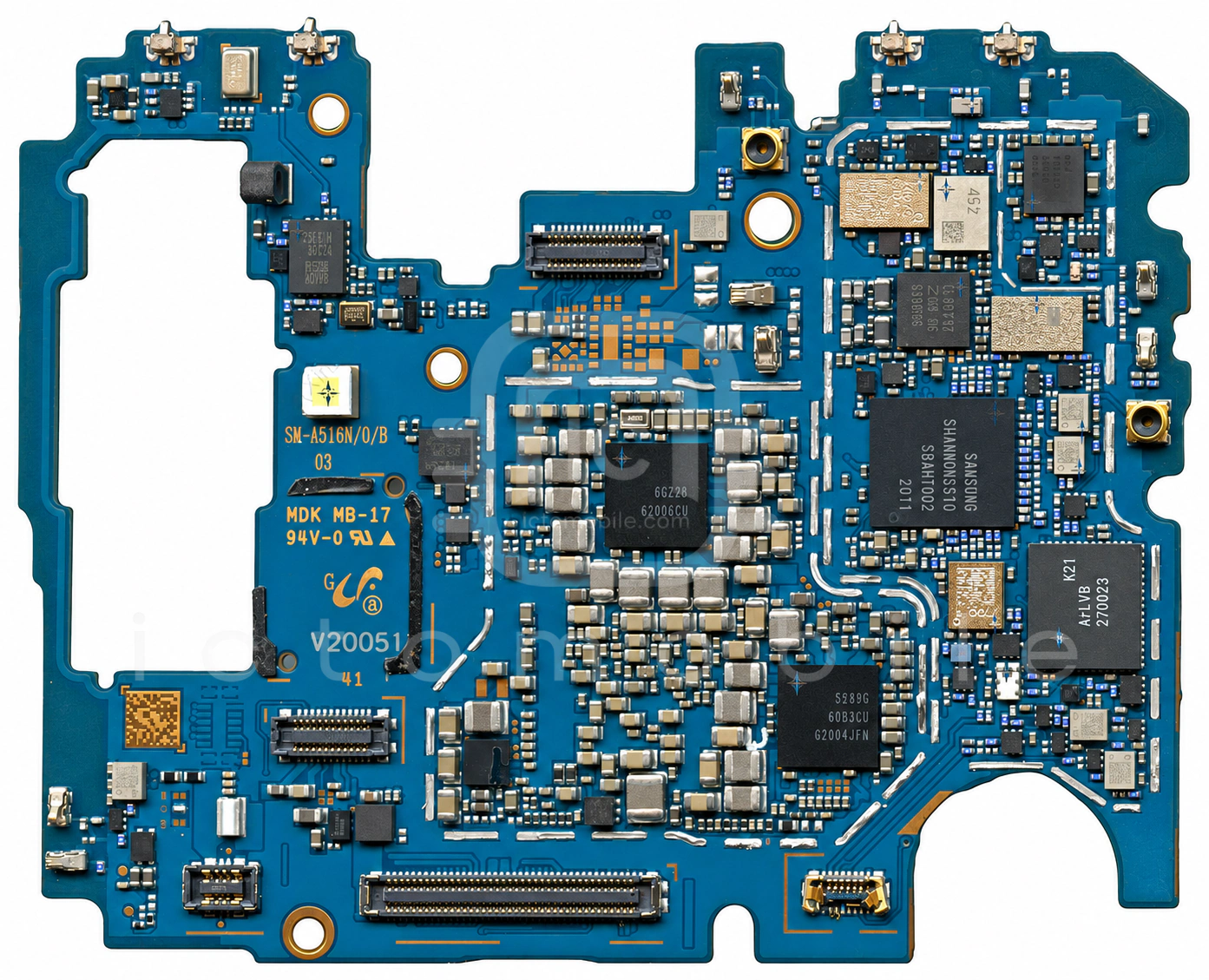

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۲۰ موقعیت از ۲۰ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱SKY77786-11پاور آمپلی فایر 4GSkyworks Solutions Inc←
۲HFQRX4WJB-452سوئیچ آنتن DiversityMurata←
۳SFML5E0K001سوئیچ آنتن DiversityWISOL←
۴S2MU106X01-6030درایور USB و شارژSamsung semiconductor←
۵S5N5C20X00-6030بلوتوث، وای فای (wifi) و رادیو FMSamsung semiconductor←
۶QM78079پاور آمپلی فایر 5GQUALCOMM Incorporated←
۷ICM-42605Mسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)InvenSense←
۸PN80T17NFCNXP Semiconductors←
۹S2MPB03X01-6031تغذیه دوربینSamsung semiconductor←
۱۰LMSWKSGU-K21سوئیچ آنتن اصلیMurata←
۱۱KM8V8001JM-B813حافظه uMCP (هارد)Samsung semiconductor←
۱۲S5288تغذیه (PMU)Samsung semiconductor←
۱۳SHANNON5510فرستنده و گیرنده رادیویی (RF Transceiver)Samsung semiconductor←
۱۴Exynos 9 Octa 980CPU بخش Application و BasebandSamsung semiconductor←
۱۵SM3010تغذیه صفحه نمایشSilicon Mitus←
۱۶QPA4580پاور آمپلی فایر GSM و 3G و 4GQUALCOMM Incorporated←
۱۷S2MPB03X01-6031تغذیه دوربینSamsung semiconductor←
۱۸S5289تغذیه (PMU)Samsung semiconductor←
۱۹S5800APT (Average Power Tracking)Samsung semiconductor←
۲۰ET9553Mمحافظ اضافه ولتاژWuxi Etek Microelectronics Co←
