برد شیائومی Mi 14 (135100N3M0A01)

135100N3M0A01

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

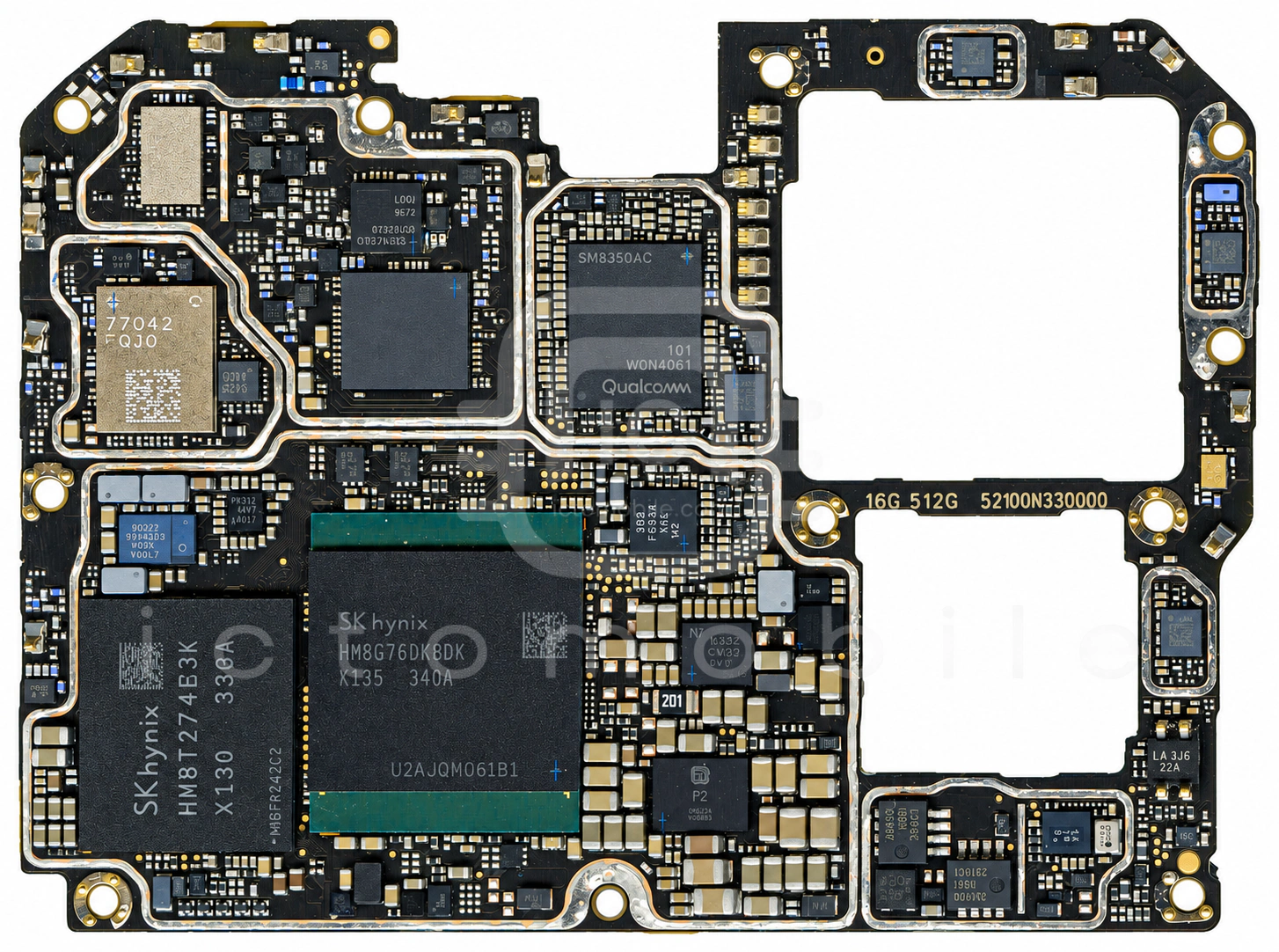

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

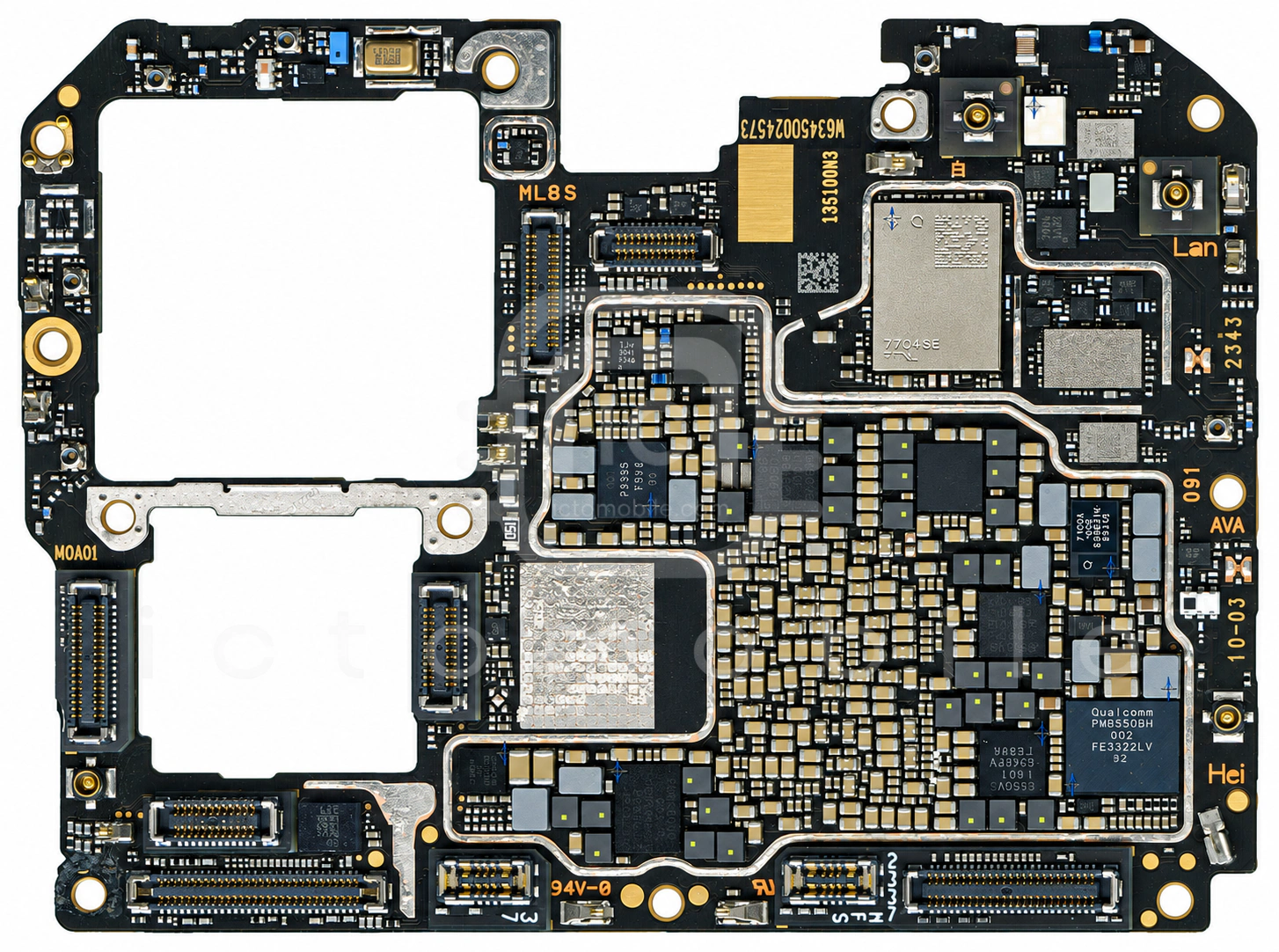

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۵۸ موقعیت از ۵۸ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱CS35L41Bآمپلی فایر صوتCirrus Logic←
۲QDM5577سوئیچ آنتن 5GQUALCOMM Incorporated←
۳PM8550VSتغذیه (PMU)QUALCOMM Incorporated←
۴QPM6477پاور آمپلی فایر 5GQORVO←
۵NXT4557GUمبدل سطح ولتاژ (Level Shifter/Level Translator)Nexperia←
۶ES30P4N3HXدیود محافظ ولتاژ TVSWuxi Etek Microelectronics Co←
۷Snapdragon 8 Gen 3 SM8650-ABCPU بخش Application و BasebandQUALCOMM Incorporated←
۸ET7460سوئیچ آنالوگWuxi Etek Microelectronics Co←
۹PM8550تغذیه (PMU)QUALCOMM Incorporated←
۱۰QDM5577سوئیچ آنتن 5GQUALCOMM Incorporated←
۱۱PM8550VSتغذیه (PMU)QUALCOMM Incorporated←
۱۲VC1899Uسوئیچ SP3TVANCHIP←
۱۳MXD8539Hسوئیچ آنتنMAXSCEND←
۱۴PMK8550بافر کلاکQUALCOMM Incorporated←
۱۵QET7100Aردیاب پوش توان (EPT)QUALCOMM Incorporated←
۱۶QM13124Cسوئیچ آنتنQORVO←
۱۷QET7100Aردیاب پوش توان (EPT)QUALCOMM Incorporated←
۱۸QDM4303سوئیچ آنتن DiversityQUALCOMM Incorporated←
۱۹QXM1086ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←
۲۰PM8010تغذیه دوربینQUALCOMM Incorporated←
۲۱MXD8542Xسوئیچ آنتن DiversityMAXSCEND←
۲۲WL2863D28-4-TRرگولاتور ولتاژ LDOWILLSEMI←
۲۳H58G76BK8H-X095حافظه RAMSkhynix←
۲۴ET9552محافظ اضافه ولتاژWuxi Etek Microelectronics Co←
۲۵WCN7851بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←
۲۶SX9373سنسور GRIP/SARSEMTECH←
۲۷QM77042ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)QORVO←
۲۸QXM1083ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←
۲۹PM8550VEتغذیه (PMU)QUALCOMM Incorporated←
۳۰NXT4557GUمبدل سطح ولتاژ (Level Shifter/Level Translator)Nexperia←
۳۱SDR735فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←
۳۲MXDLN14TCآمپلی فایر GPSMAXSCEND←
۳۳NU1652WYYBشارژ بی سیمNuVolta Technologies←
۳۴PM8550BHشارژ، اندازه گیر سطح باتری (Fuel Gauge)QUALCOMM Incorporated←
۳۵SN220TUK-B13LS0NFCNXP Semiconductors←
۳۶LSM6DSOسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۳۷QM11122Aسوئیچ آنالوگ DPDTQUALCOMM Incorporated←
۳۸WL2863D28-4-TRرگولاتور ولتاژ LDOWILLSEMI←
۳۹QM13124Cسوئیچ آنتنQORVO←
۴۰CS35L41Bآمپلی فایر صوتCirrus Logic←
۴۱WCD9395Codec صوتQUALCOMM Incorporated←
۴۲SAFFB1G56KB0F0AR15فیلتر مسیر GPSنامعلوم←
۴۳PSMN2R4-30MLDترانزیستور MosfetNexperia←
۴۴WL2848D33رگولاتور ولتاژ LDOWILLSEMI←
۴۵KLUEG4RHHD-B0G1حافظه UFS (هارد)Samsung semiconductor←
۴۶SC8581CFFRشارژXiaomi←
۴۷QM77048Eماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۴۸WL2863D28-4-TRرگولاتور ولتاژ LDOWILLSEMI←
۴۹PM8550VSتغذیه (PMU)QUALCOMM Incorporated←
۵۰PSMN2R4-30MLDترانزیستور MosfetNexperia←
۵۱QPM5541ماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۵۲PMR735Dتغذیه بخش RFQUALCOMM Incorporated←
۵۳HL7612WL01کانورتر ولتاژ (DC/DC Voltage Converter)Halo Microelectronics←
۵۴KTS1688محافظ اضافه ولتاژKinetic Technologies←
۵۵PMDXB600UNEترانزیستور MosfetNexperia←
۵۶QXM1083ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←
۵۷PM8550VSتغذیه (PMU)QUALCOMM Incorporated←
۵۸QXM1086ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←
