نقشه برد Honor X50 (HN1ALIM)

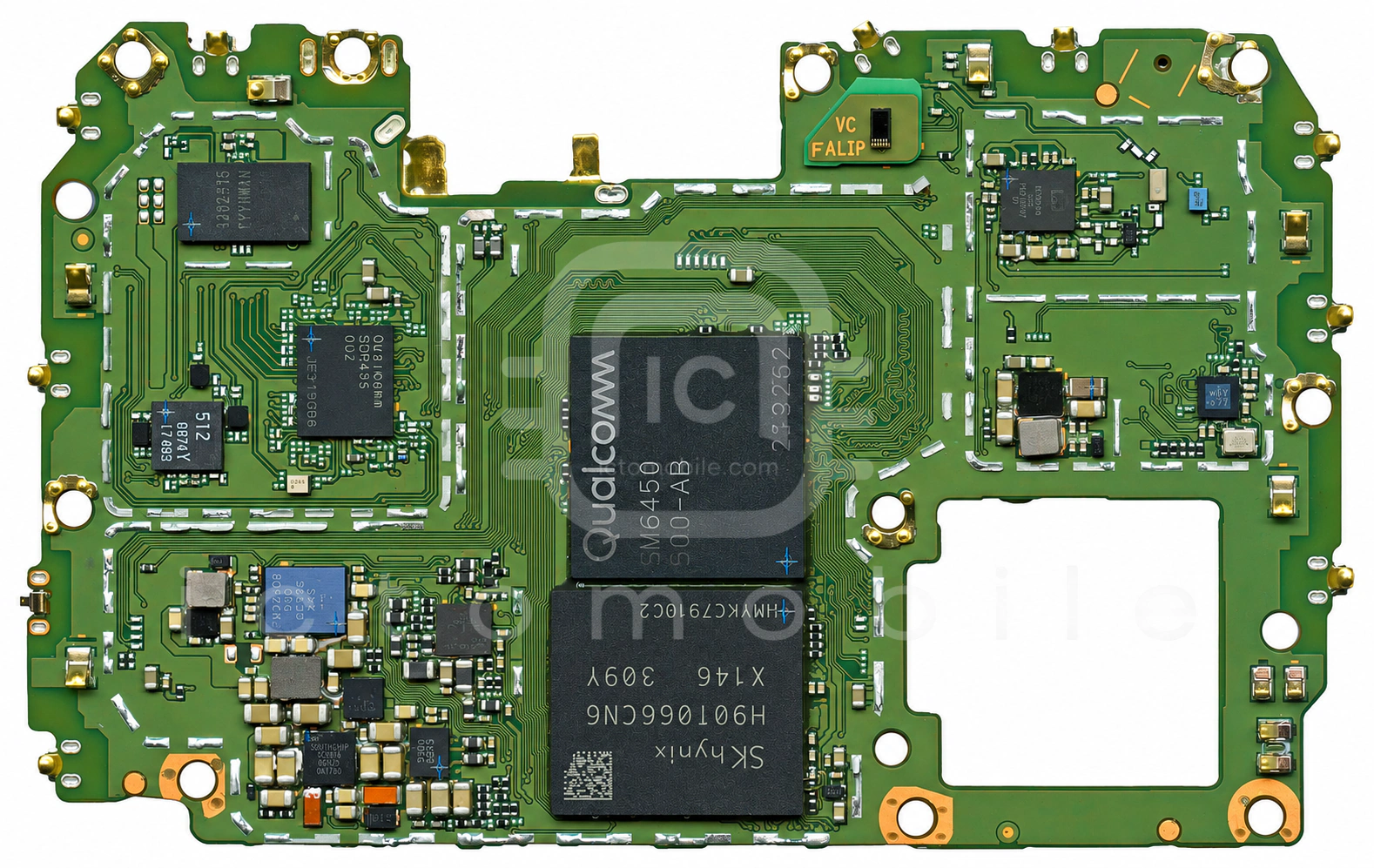

روی برد

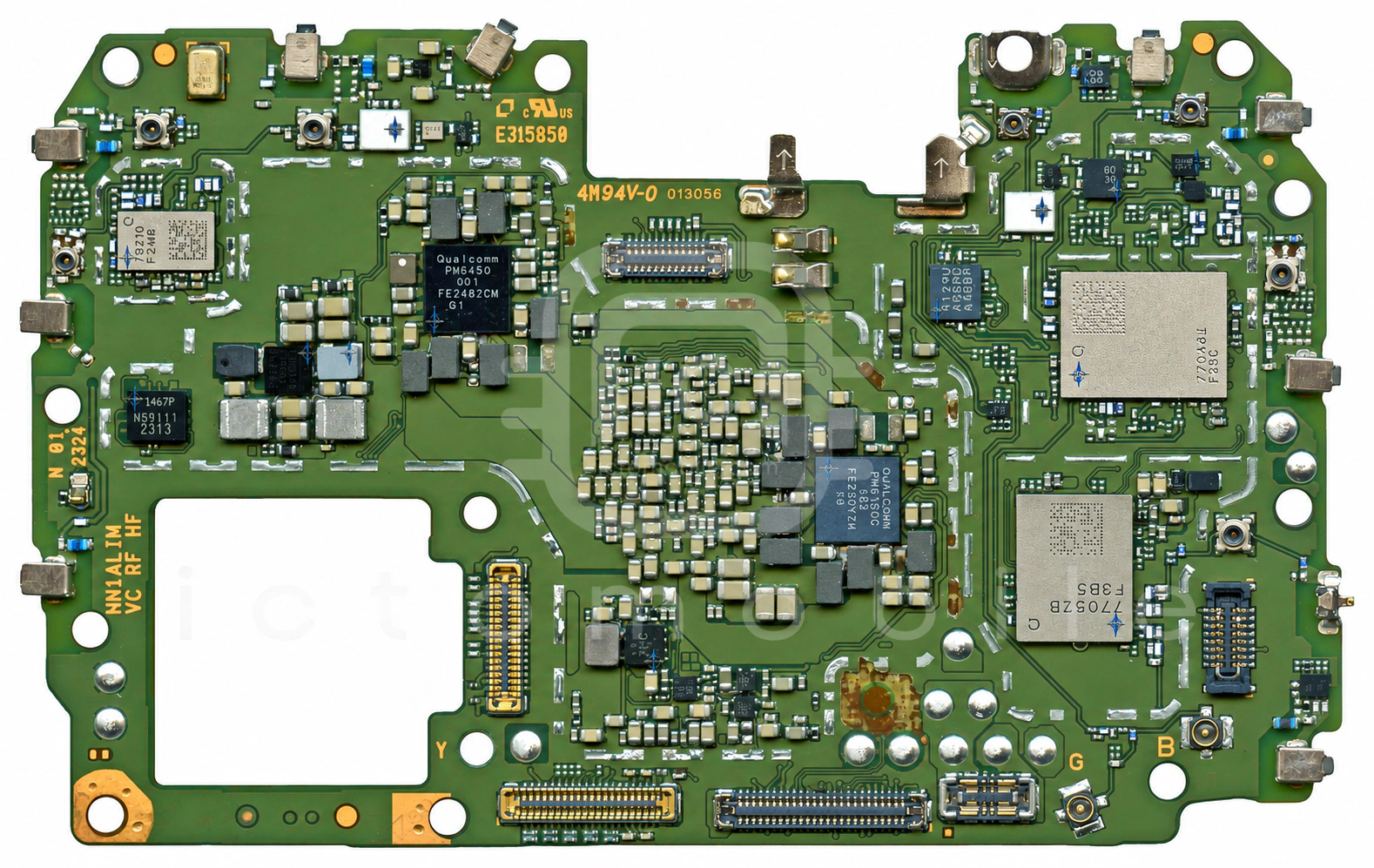

پشت برد

↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۲۱ موقعیت از ۲۱ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها

۱OM9902-15پاور آمپلی فایر 4G و 5GOnmicro←

۲SDR435فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←

۳HFQRXRKJB-512سوئیچ آنتن DiversityMurata←

۴PM7250Bتغذیه (PMU)QUALCOMM Incorporated←

۵WCD9370Codec صوتQUALCOMM Incorporated←

۶PMPB215ENEAترانزیستور MosfetNexperia←

۷AW87390FCRآمپلی فایر صوتAwinic←

۸SC8546شارژSOUTHCHIP←

۹H9QT0G6CN6X146حافظه uMCP (هارد)Skhynix←

۱۰Snapdragon 6 Gen 1 5G SM6450CPU بخش Application و BasebandQUALCOMM Incorporated←

۱۱WCN3988بلوتوث، وای فای (wifi) و رادیو FMQUALCOMM Incorporated←

۱۲PM8550تغذیه (PMU)QUALCOMM Incorporated←

۱۳PMK7350بافر کلاکQUALCOMM Incorporated←

۱۴QM78210سوئیچ آنتن DiversityQORVO←

۱۵ICM-42607-Pسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)InvenSense←

۱۶STMP03تغذیه صفحه نمایشSTMicroelectronics←

۱۷PM6450تغذیه (PMU)QUALCOMM Incorporated←

۱۸PM6150Cتغذیه (PMU)QUALCOMM Incorporated←

۱۹QM77052Bپاور آمپلی فایر 3G و 4G و 5GQORVO←

۲۰MXD9129UAماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)MAXSCEND←

۲۱QM77048Eماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←

عیب‌یابی

یک ایراد را انتخاب کنید تا قطعه‌های همین برد که ممکن است آن را ایجاد کرده باشند مشخص شود.
