نقشه برد Honor Play 4 (HN1TNNHM)

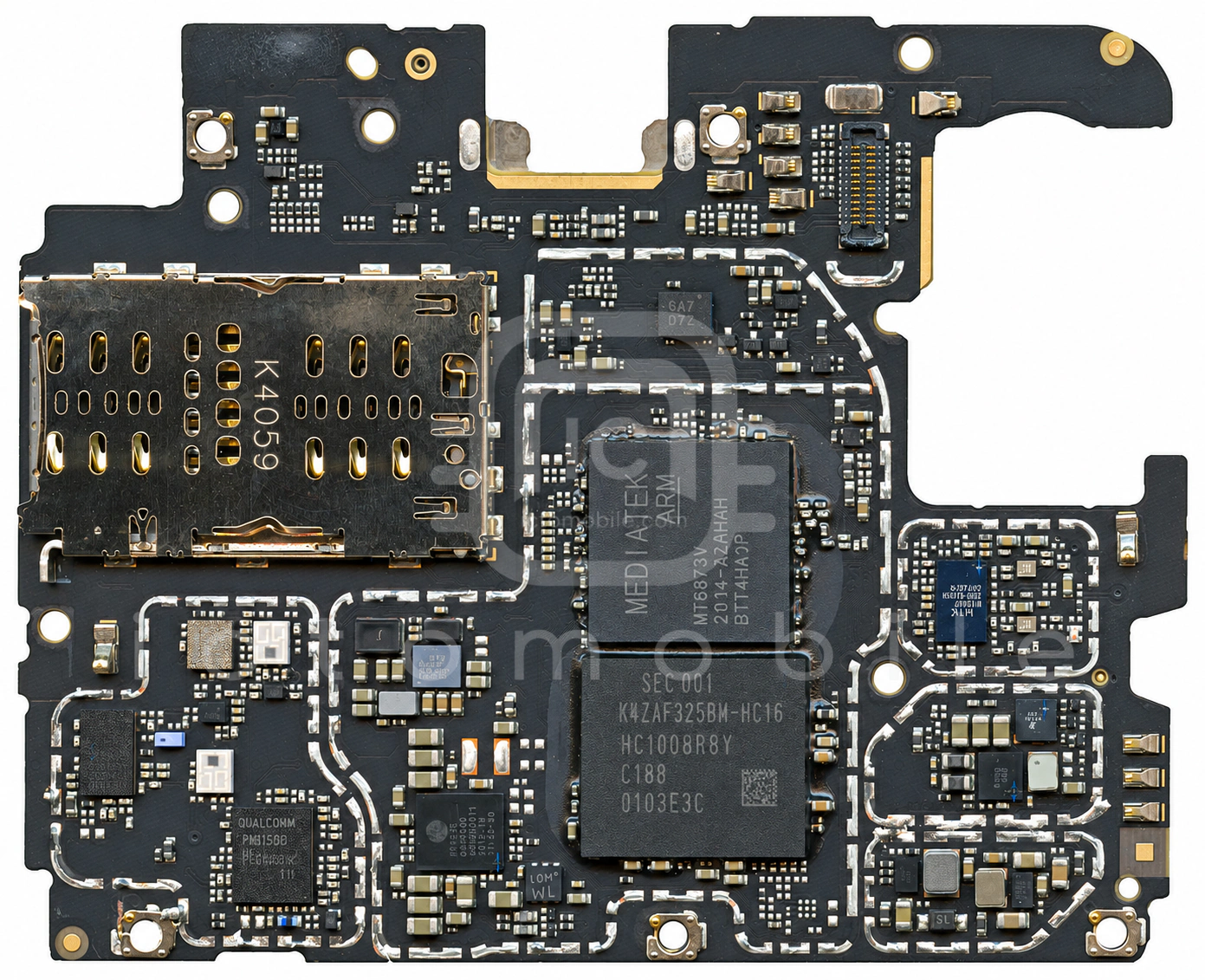

روی برد

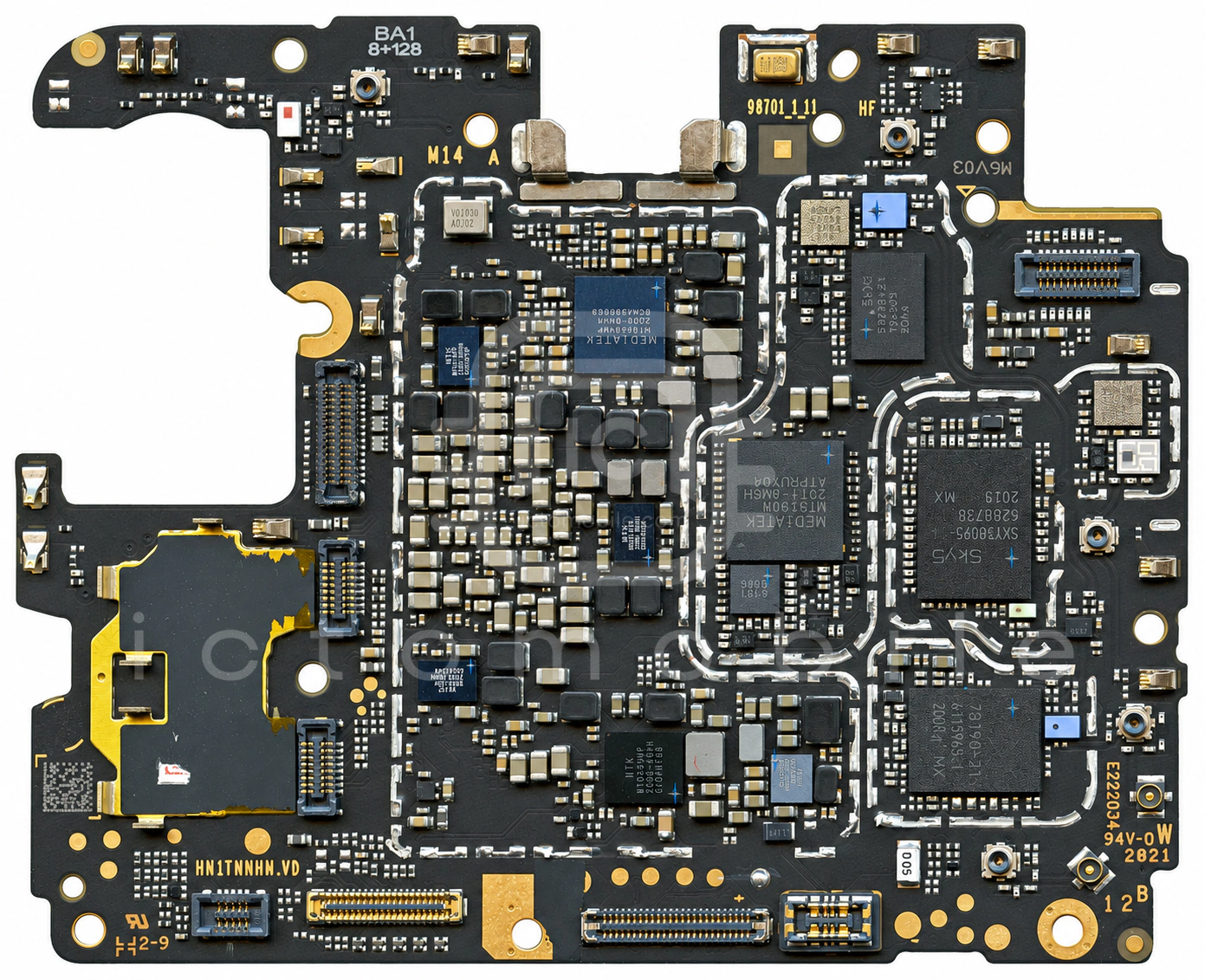

پشت برد

↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۲۷ موقعیت از ۲۷ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها

۱BMI220سنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)Bosch←

۲MT6873VCPU بخش Application و BasebandMediatek←

۳KM8V8001JM-B813حافظه uMCP (هارد)Samsung semiconductor←

۴MT6635Pبلوتوث، وای فای (wifi) ، رادیو FM و GPSMediatek←

۵940TXLنامعلومBROADCHIP←

۶DGY3آمپلی فایر صوتنامعلوم←

۷AW99703CSRدرایور بک لایت LCDAwinic←

۸SM5109تغذیه صفحه نمایشSilicon Mitus←

۹PMPB13XNEترانزیستور MosfetNexperia←

۱۰Hi6526GWCV200شارژHisilicon←

۱۱MT6308PEPT (Envelope Power Tracker)Mediatek←

۱۲SKY53728-11سوئیچ آنتن DiversitySkyworks Solutions Inc←

۱۳SKY58254-11ماژول FEM باندهای 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)Skyworks Solutions Inc←

۱۴SKY58255-11پاور آمپلی فایر 4G و 5GSkyworks Solutions Inc←

۱۵MT6315PPتغذیه (PMU)Mediatek←

۱۶MT6359VMPتغذیه (PMU) و Codec صوتMediatek←

۱۷MT6315TPتغذیه (PMU)Mediatek←

۱۸MT6315SPتغذیه (PMU)Mediatek←

۱۹MT6360MPتغذیه (PMU)Mediatek←

۲۰MT6308PEPT (Envelope Power Tracker)Mediatek←

۲۱SKY78190-31ماژول FEM باندهای 2G و 3G و 4GSkyworks Solutions Inc←

۲۲SKY58095-11ماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)Skyworks Solutions Inc←

۲۳MT6190Wفرستنده و گیرنده رادیویی (RF Transceiver)Mediatek←

۲۴MT6191Wسوئیچ آنتنMediatek←

۲۵SKY53735-21سوئیچ آنتن DiversitySkyworks Solutions Inc←

۲۶SKY53728-11سوئیچ آنتن DiversitySkyworks Solutions Inc←

۲۷SKY53728-11سوئیچ آنتن DiversitySkyworks Solutions Inc←

عیب‌یابی

یک ایراد را انتخاب کنید تا قطعه‌های همین برد که ممکن است آن را ایجاد کرده باشند مشخص شود.
