برد سامسونگ A02s (SM-A025V)

SM-A025V

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

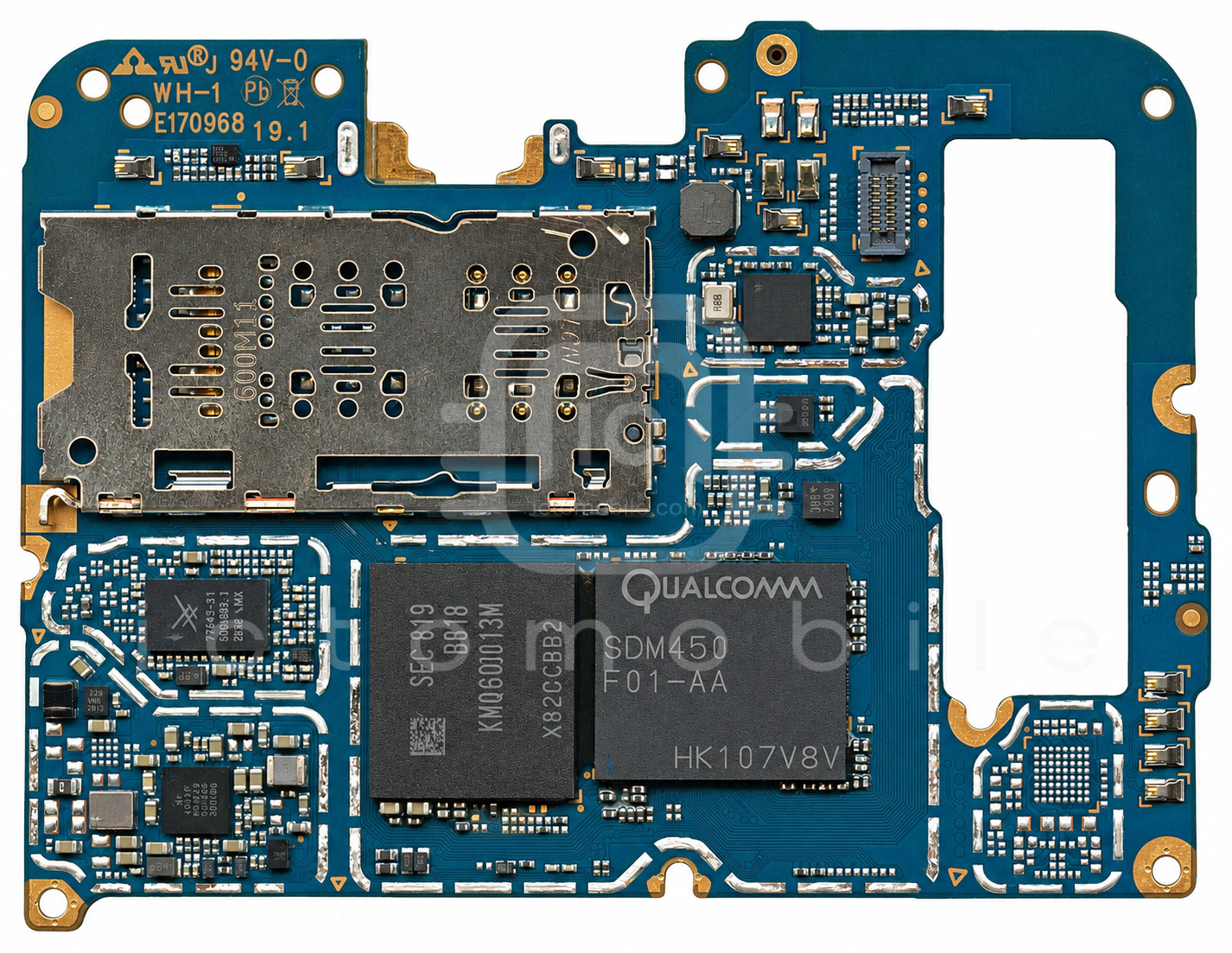

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

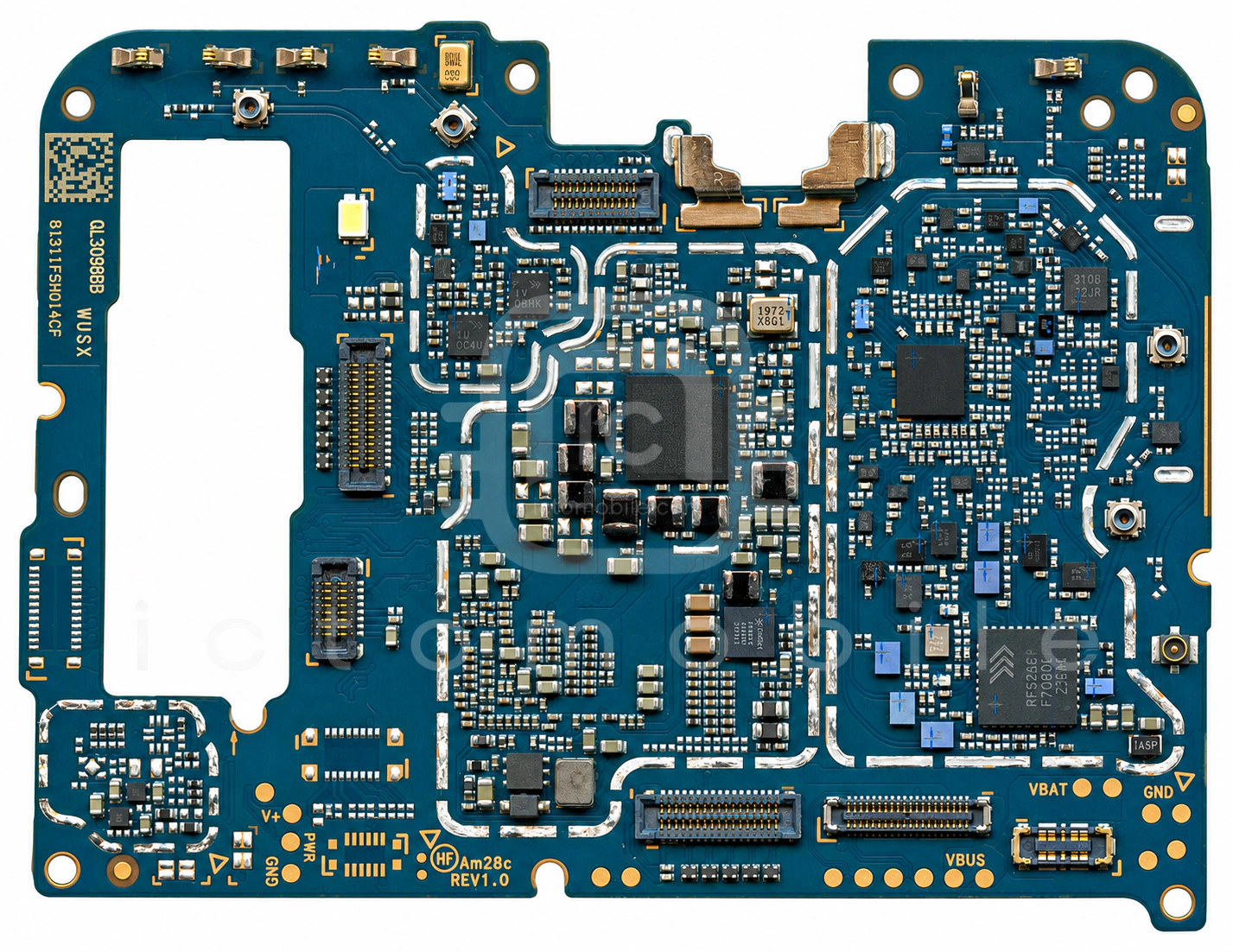

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۱۳ موقعیت از ۱۳ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱QET4101ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۲WCN3660Bبلوتوث، وای فای (wifi) و رادیو FMQUALCOMM Incorporated←
۳WS7810QMسوئیچ آنتن DiversityWILLSEMI←
۴LPS22HHسنسور فشار جو (Barometer)STMicroelectronics←
۵WTR3925فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←
۶PMI632تغذیه (PMU)QUALCOMM Incorporated←
۷PM8953تغذیه (PMU)QUALCOMM Incorporated←
۸RF5216Aماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)RFMD←
۹SKY77643-61پاور آمپلی فایر 3G و 4GSkyworks Solutions Inc←
۱۰FS18625آمپلی فایر صوتFourSemi←
۱۱AW9962Eدرایور بک لایت LCDAwinic←
۱۲Snapdragon 450 SDM450CPU بخش Application و BasebandQUALCOMM Incorporated←
۱۳KMQX60013M-B419حافظه eMCP (هارد)Samsung semiconductor←
