برد شیائومی Redmi 12 5G (88019)

88019

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

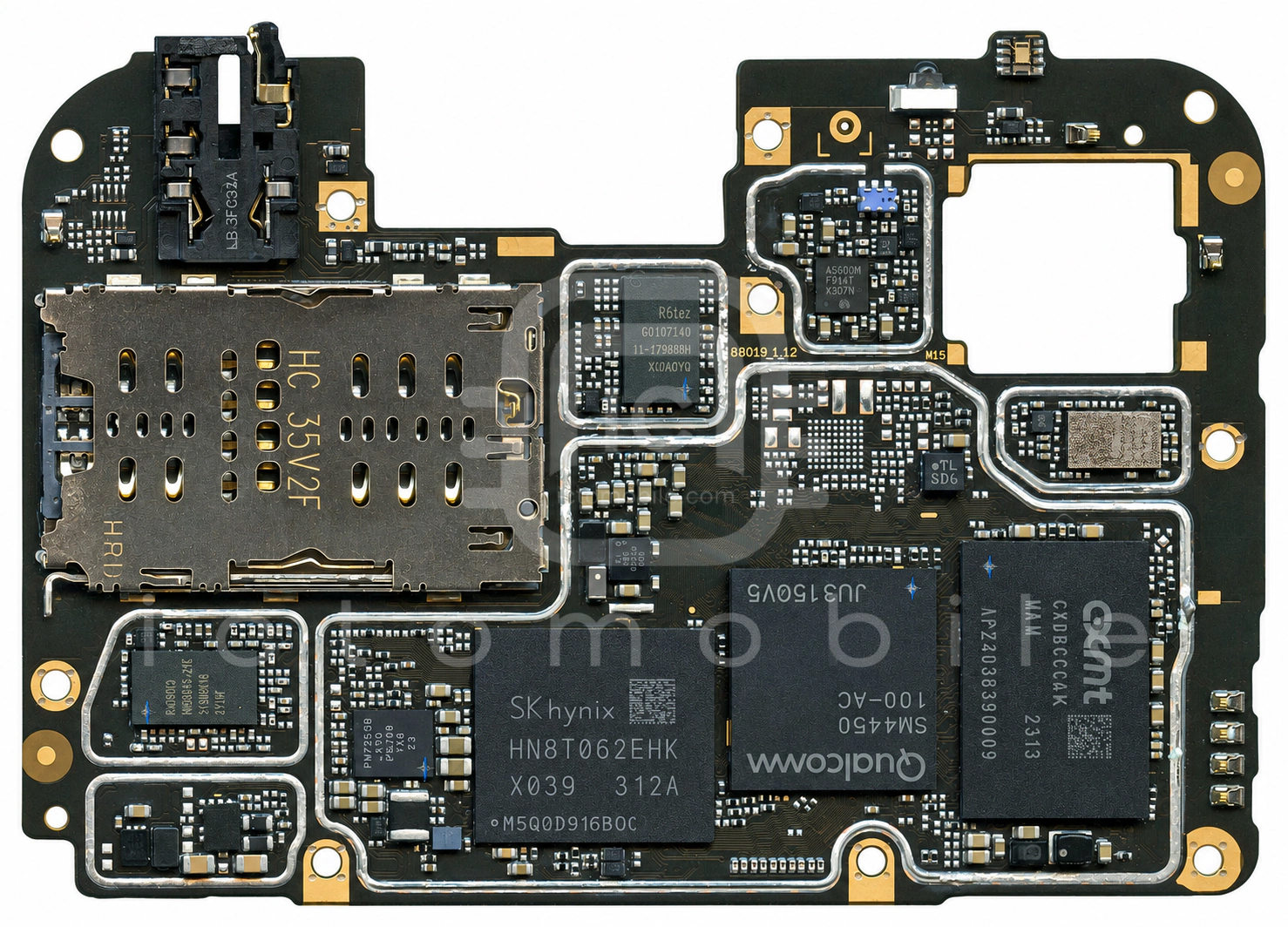

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

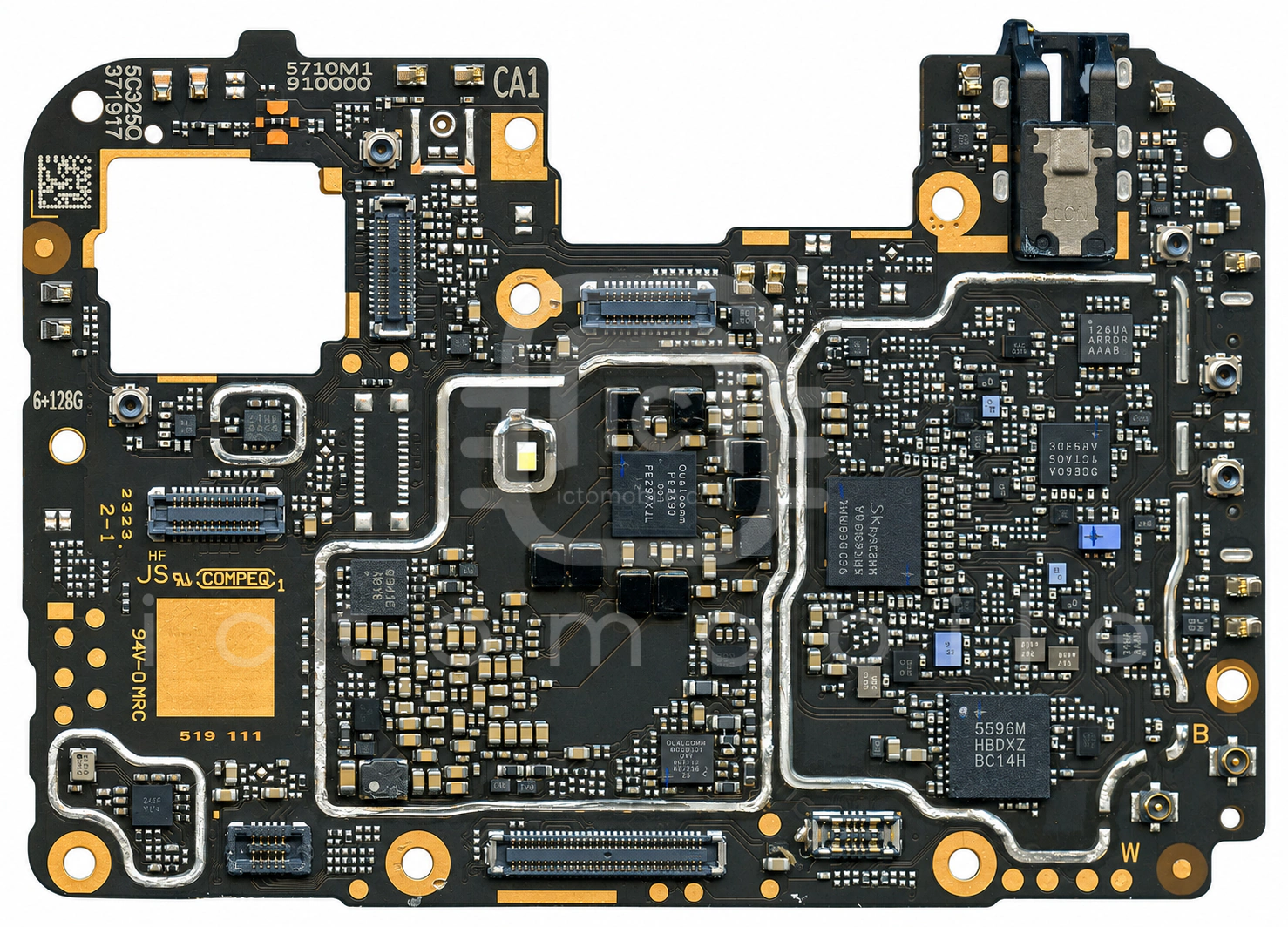

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۳۵ موقعیت از ۳۵ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱HN8T062EHKX039حافظه UFS (هارد)Skhynix←
۲RR88643-21Eماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)RADROCK←
۳PMZ600UNEترانزیستور MosfetNexperia←
۴MXD98E3DAسوئیچ آنتن DiversityMAXSCEND←
۵ET51528YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←
۶PM7250Bتغذیه (PMU)QUALCOMM Incorporated←
۷QET4101ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۸NZ5596Mماژول FEM باندهای 2G و 3G و 4GLansus←
۹RR88647-11پاور آمپلی فایر 3G و 4G و 5GRADROCK←
۱۰AW87389FCRآمپلی فایر صوتAwinic←
۱۱Snapdragon 4 Gen 2 5G SM4450CPU بخش Application و BasebandQUALCOMM Incorporated←
۱۲PMK4450بافر کلاکQUALCOMM Incorporated←
۱۳CXDBCCCDM-MAحافظه RAMCXMT←
۱۴SGM40666AYGمحافظ اضافه ولتاژSG Micro←
۱۵SGM2038-1.2رگولاتور ولتاژ LDOSG Micro←
۱۶ET51528YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←
۱۷CAN1490Nسوئیچ SP4Tcanaantek←
۱۸SKY58258-21ماژول FEM باندهای 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)Skyworks Solutions Inc←
۱۹LIS2HH12سنسور شتاب (Accelerometer)STMicroelectronics←
۲۰LM3697YFQRدرایور بک لایت LCDTexas Instruments←
۲۱WCD9370Codec صوتQUALCOMM Incorporated←
۲۲MXD9126UAسوئیچ آنتن 5GMAXSCEND←
۲۳WCN3950بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←
۲۴PM4450تغذیه (PMU)QUALCOMM Incorporated←
۲۵MXD8645Hسوئیچ آنتن 5GMAXSCEND←
۲۶QET6105APT (Average Power Tracking)QUALCOMM Incorporated←
۲۷MXD8539Hسوئیچ آنتنMAXSCEND←
۲۸QMC6308سنسور مغناطیسی قطب نما (Compass)QST←
۲۹PM4450Cتغذیه (PMU)QUALCOMM Incorporated←
۳۰MXD8548HKCتیونر آنتن RFMAXSCEND←
۳۱AW37501BCSRتغذیه صفحه نمایشAwinic←
۳۲AW3641EDNRدرایور LED فلاش دوربینAwinic←
۳۳MXD9121UAسوئیچ آنتن DiversityMAXSCEND←
۳۴MXD8548JKCتیونر آنتن RFMAXSCEND←
۳۵SDR435فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←
