برد شیائومی Redmi K60 Ultra (13520M12M0A01)

13520M12M0A01

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

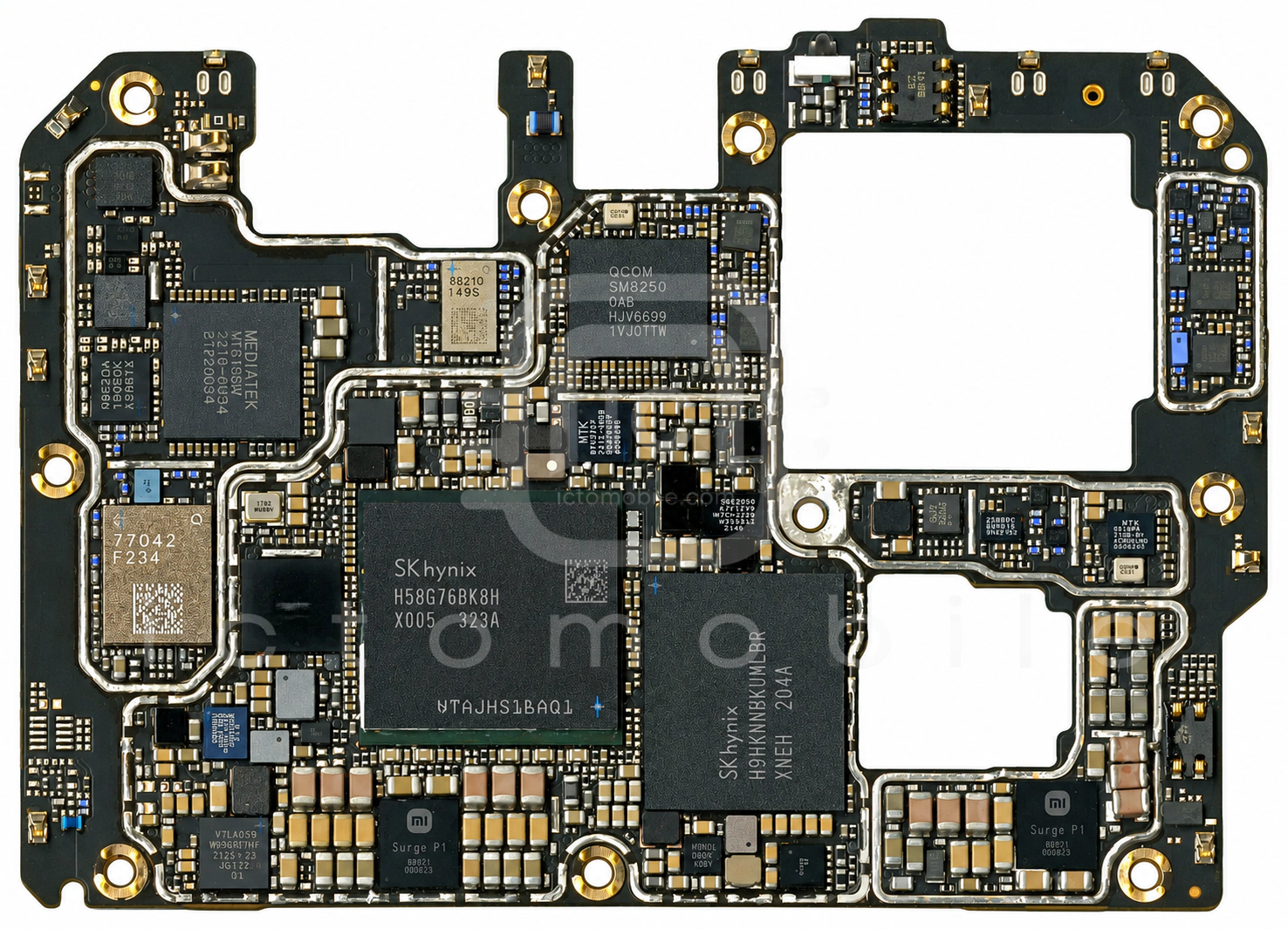

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

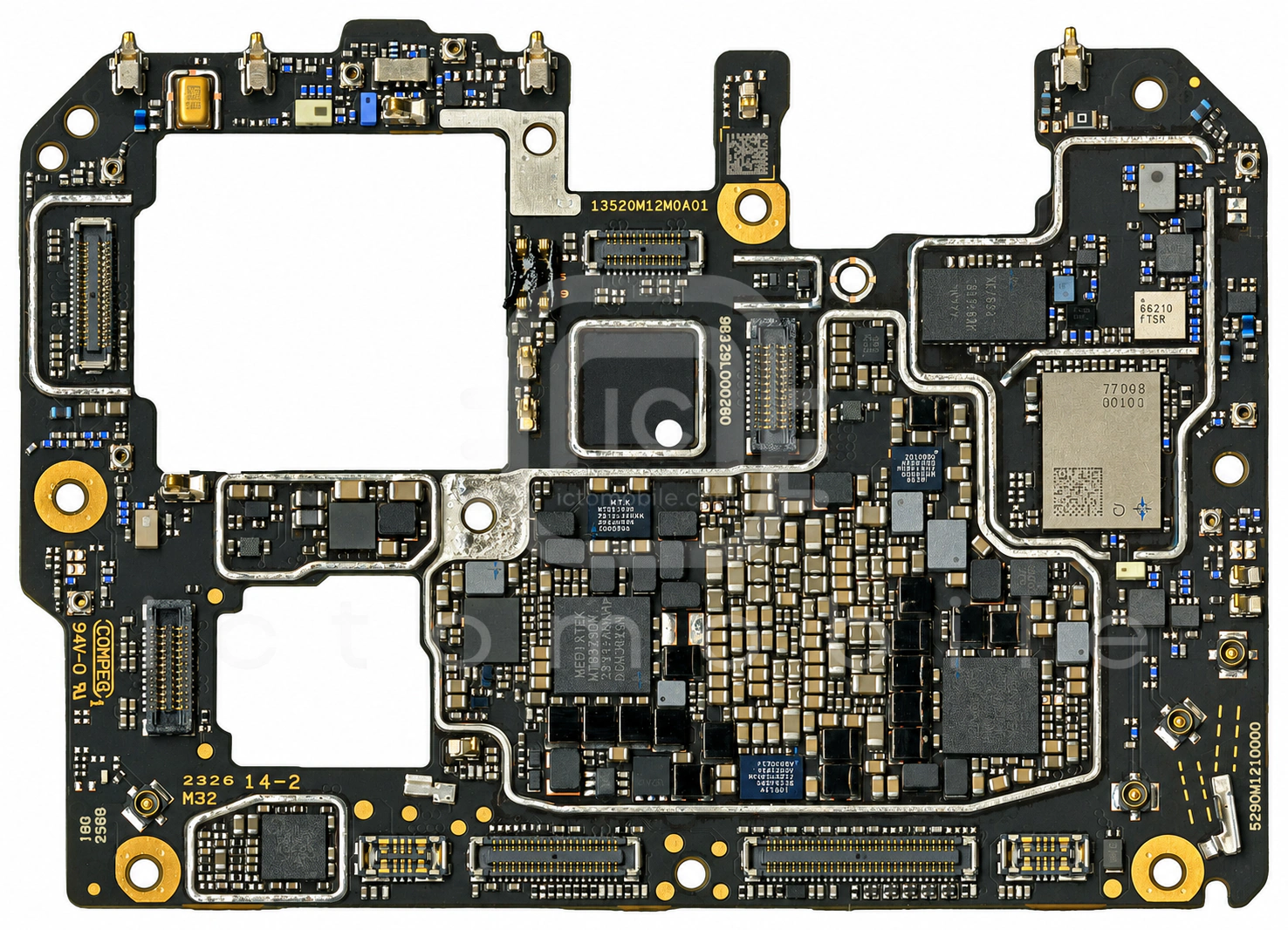

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۵۲ موقعیت از ۵۲ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱SGM61022XTDE8Gکانورتر ولتاژ (DC/DC Voltage Converter)SG Micro←
۲MT6686GPSMediatek←
۳VC7643-63Hپاور آمپلی فایر 3G و 4G و 5GVANCHIP←
۴MT6373DWتغذیه (PMU)Mediatek←
۵QM66210سوئیچ آنتن DiversityQORVO←
۶QM45197ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QORVO←
۷LM3644درایور LED فلاش دوربینTexas Instruments←
۸QM77042ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)QORVO←
۹MT6693Dکانورتر ولتاژ (DC/DC Voltage Converter)Mediatek←
۱۰SN110TUK1-B2013VZNFCNXP Semiconductors←
۱۱QM11133سوئیچ SP3TQORVO←
۱۲QM45197ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QORVO←
۱۳MT6308HPردیاب پوش توان (EPT)Mediatek←
۱۴KLUEG4RHHD-B0G1حافظه UFS (هارد)Samsung semiconductor←
۱۵LSM6DSOسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۱۶MT6376Pتغذیه (PMU)Mediatek←
۱۷SGM2045-1.80XXDH4Gرگولاتور ولتاژ LDOSG Micro←
۱۸ET7480Mدرایور USB Type-CWuxi Etek Microelectronics Co←
۱۹QM42195ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QORVO←
۲۰MT6319DPتغذیه (PMU)Mediatek←
۲۱MT6319HPتغذیه (PMU)Mediatek←
۲۲QM13025سوئیچ SP4TQORVO←
۲۳QM13344TR13سوئیچ SPSTQORVO←
۲۴ET9552محافظ اضافه ولتاژWuxi Etek Microelectronics Co←
۲۵MT6308HPردیاب پوش توان (EPT)Mediatek←
۲۶SGM2045-1.80XXDH4Gرگولاتور ولتاژ LDOSG Micro←
۲۷MT6375Pتغذیه (PMU)Mediatek←
۲۸MT6319GPتغذیه (PMU)Mediatek←
۲۹MT6639AEWبلوتوث و وای فای (BT & WIFI)Mediatek←
۳۰SGM61022XTDE8Gکانورتر ولتاژ (DC/DC Voltage Converter)SG Micro←
۳۱QM42195ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QORVO←
۳۲QM11122Aسوئیچ آنالوگ DPDTQUALCOMM Incorporated←
۳۳Surge P1شارژXiaomi←
۳۴LN3420ADT2AGترانزیستور MosfetLRC←
۳۵QM77048Eماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۳۶Surge P1شارژXiaomi←
۳۷MT6191Wسوئیچ آنتنMediatek←
۳۸MT6195Wفرستنده و گیرنده رادیویی (RF Transceiver)Mediatek←
۳۹AW88261FCRآمپلی فایر صوتAwinic←
۴۰H58G76BK8H-X095حافظه RAMSkhynix←
۴۱SGM3837YGتغذیه صفحه نمایشSG Micro←
۴۲VC1855سوئیچ SP3TVANCHIP←
۴۳MT6685HPبافر کلاکMediatek←
۴۴AW88261FCRآمپلی فایر صوتAwinic←
۴۵PX8768پردازشگر تصویر صفحه نمایشPixelworks←
۴۶QMC6308سنسور مغناطیسی قطب نما (Compass)QST←
۴۷MT6363FWتغذیه (PMU)Mediatek←
۴۸MXD98E2DAسوئیچ آنتن DiversityMAXSCEND←
۴۹SGM2051-ADJرگولاتور ولتاژ LDOSG Micro←
۵۰MT6338WCodec صوتMediatek←
۵۱QM78210سوئیچ آنتن DiversityQORVO←
۵۲WL2868Cتغذیه دوربینWILLSEMI←
