برد شیائومی Redmi Note 13 Pro+ (1351N16UM0A01)

1351N16UM0A01

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

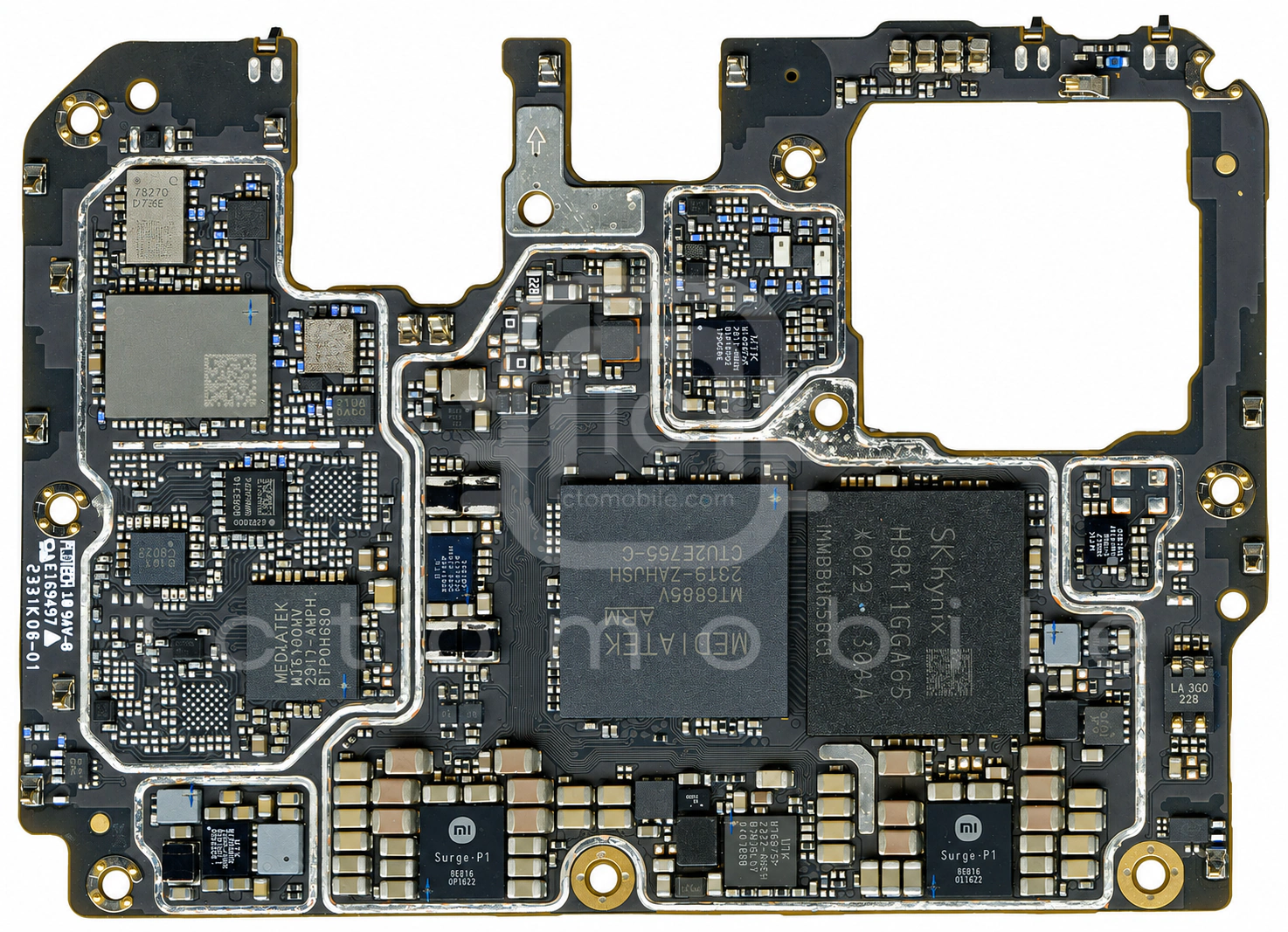

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

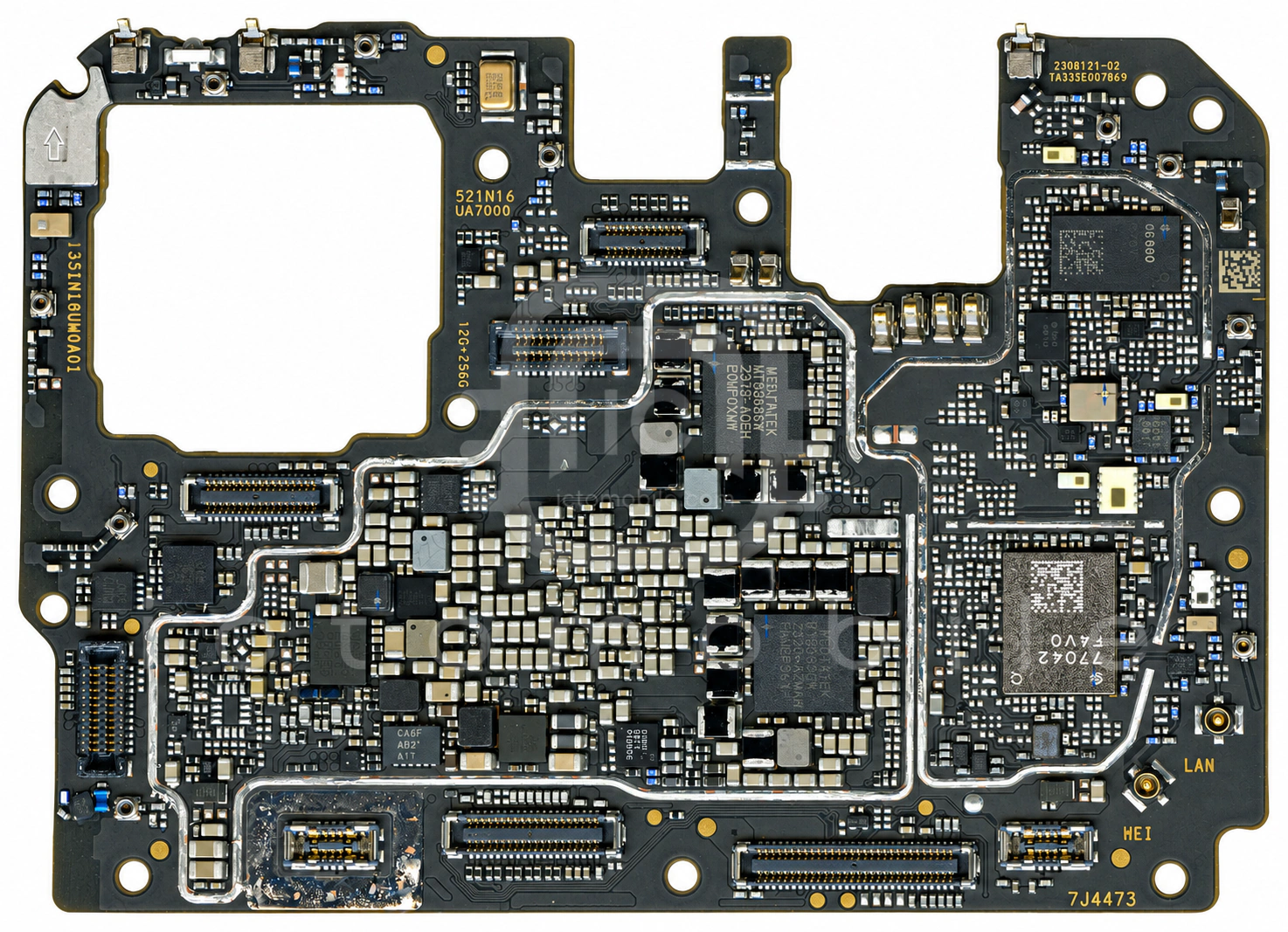

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۴۴ موقعیت از ۴۴ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱VC1855سوئیچ SP3TVANCHIP←
۲QMC6308سنسور مغناطیسی قطب نما (Compass)QST←
۳MXD9121UAسوئیچ آنتن DiversityMAXSCEND←
۴MXD8548Pتیونر آنتن RFMAXSCEND←
۵WL2848D18رگولاتور ولتاژ LDOWILLSEMI←
۶QM13025سوئیچ SP4TQORVO←
۷DIO4480درایور USB Type-CDIOO Microcircuits←
۸WL2866Dتغذیه دوربینOmniVision←
۹NT50380WHAتغذیه صفحه نمایشNovaTek←
۱۰MT6190MVفرستنده و گیرنده رادیویی (RF Transceiver)Mediatek←
۱۱LSM6DSOسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۱۲OM8792Fسوئیچ آنالوگ DPDTOnmicro←
۱۳QM77048Eماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۱۴QDM2316سوئیچ آنتن DiversityQUALCOMM Incorporated←
۱۵HX9035سنسور GRIP/SARNanjing TianYiHeXin Electronics Co.Ltd←
۱۶H9RT1GGA65X029حافظه uMCP (هارد)Skhynix←
۱۷MT6368CWتغذیه (PMU)Mediatek←
۱۸SKY53728-11سوئیچ آنتن DiversitySkyworks Solutions Inc←
۱۹MT6375Pتغذیه (PMU)Mediatek←
۲۰MT6319KPتغذیه (PMU)Mediatek←
۲۱MT6363EWتغذیه (PMU)Mediatek←
۲۲AW86927FCRدرایور ویبراتورAwinic←
۲۳WL2848D33رگولاتور ولتاژ LDOWILLSEMI←
۲۴QM11133سوئیچ SP3TQORVO←
۲۵MT6308HPردیاب پوش توان (EPT)Mediatek←
۲۶SGM61022XTDE8Gکانورتر ولتاژ (DC/DC Voltage Converter)SG Micro←
۲۷ET5A3ADJZBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←
۲۸MT6685LPبافر کلاکMediatek←
۲۹SN110TUK1-B2013VZNFCNXP Semiconductors←
۳۰QM77042ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)QORVO←
۳۱SGM61020XKB6Gکانورتر ولتاژ (DC/DC Voltage Converter)SG Micro←
۳۲Surge P1شارژXiaomi←
۳۳MT6191Wسوئیچ آنتنMediatek←
۳۴Surge P1شارژXiaomi←
۳۵MT6637XPبلوتوث، وای فای (wifi) و GPSMediatek←
۳۶WL2866Dتغذیه دوربینOmniVision←
۳۷AW88261FCRآمپلی فایر صوتAwinic←
۳۸Dimensity 7200 Ultra MT6886V-CZACPU بخش Application و BasebandMediatek←
۳۹LM3644درایور LED فلاش دوربینTexas Instruments←
۴۰ET9552محافظ اضافه ولتاژWuxi Etek Microelectronics Co←
۴۱QM56030ماژول FEM باندهای 2G و 3G و 4GQORVO←
۴۲WNM3062Aترانزیستور MosfetWILLSEMI←
۴۳QM78210سوئیچ آنتن DiversityQORVO←
۴۴AW88261FCRآمپلی فایر صوتAwinic←
