برد سامسونگ A14 5G (SM-A146P)

SM-A146P

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

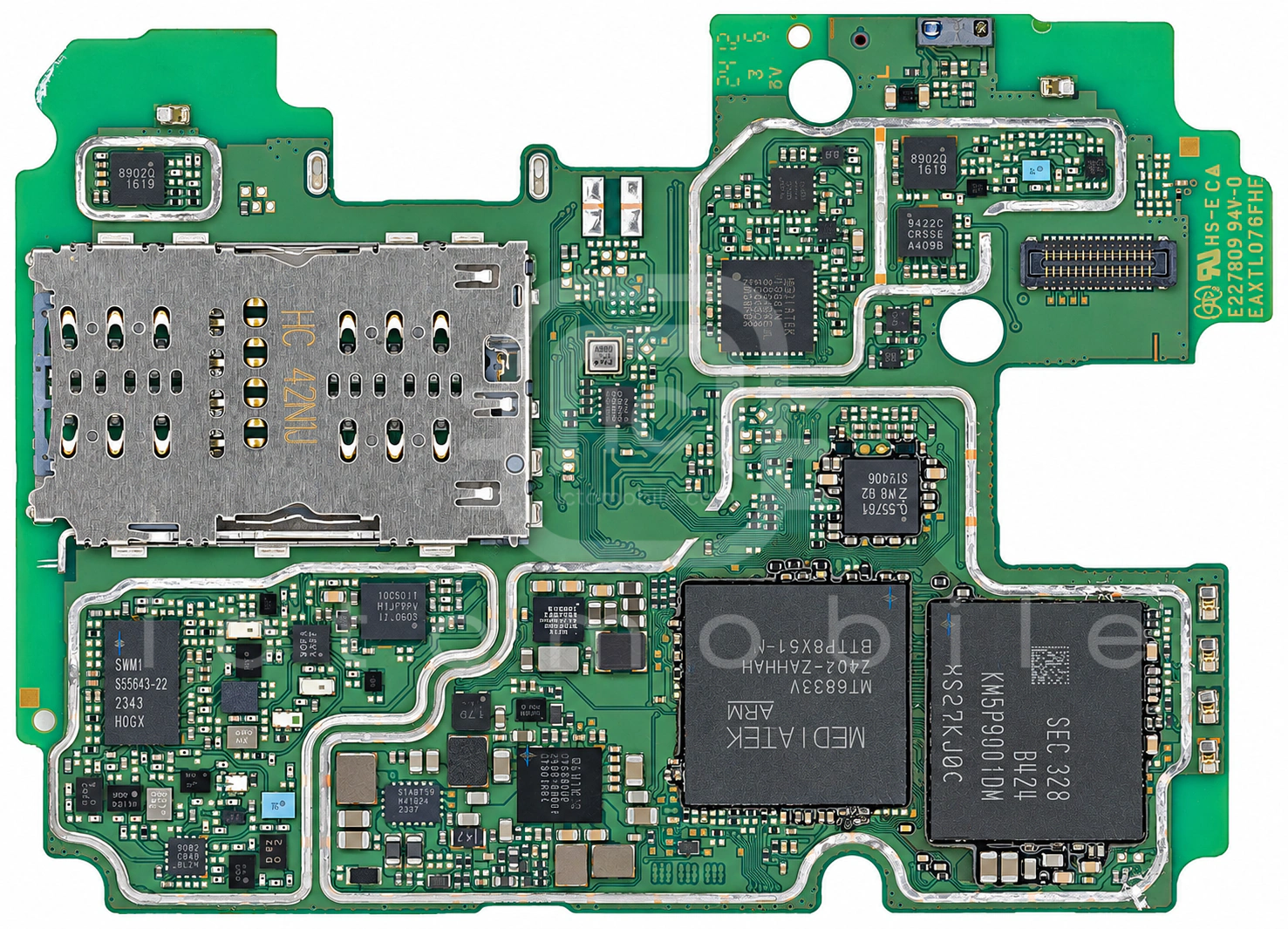

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

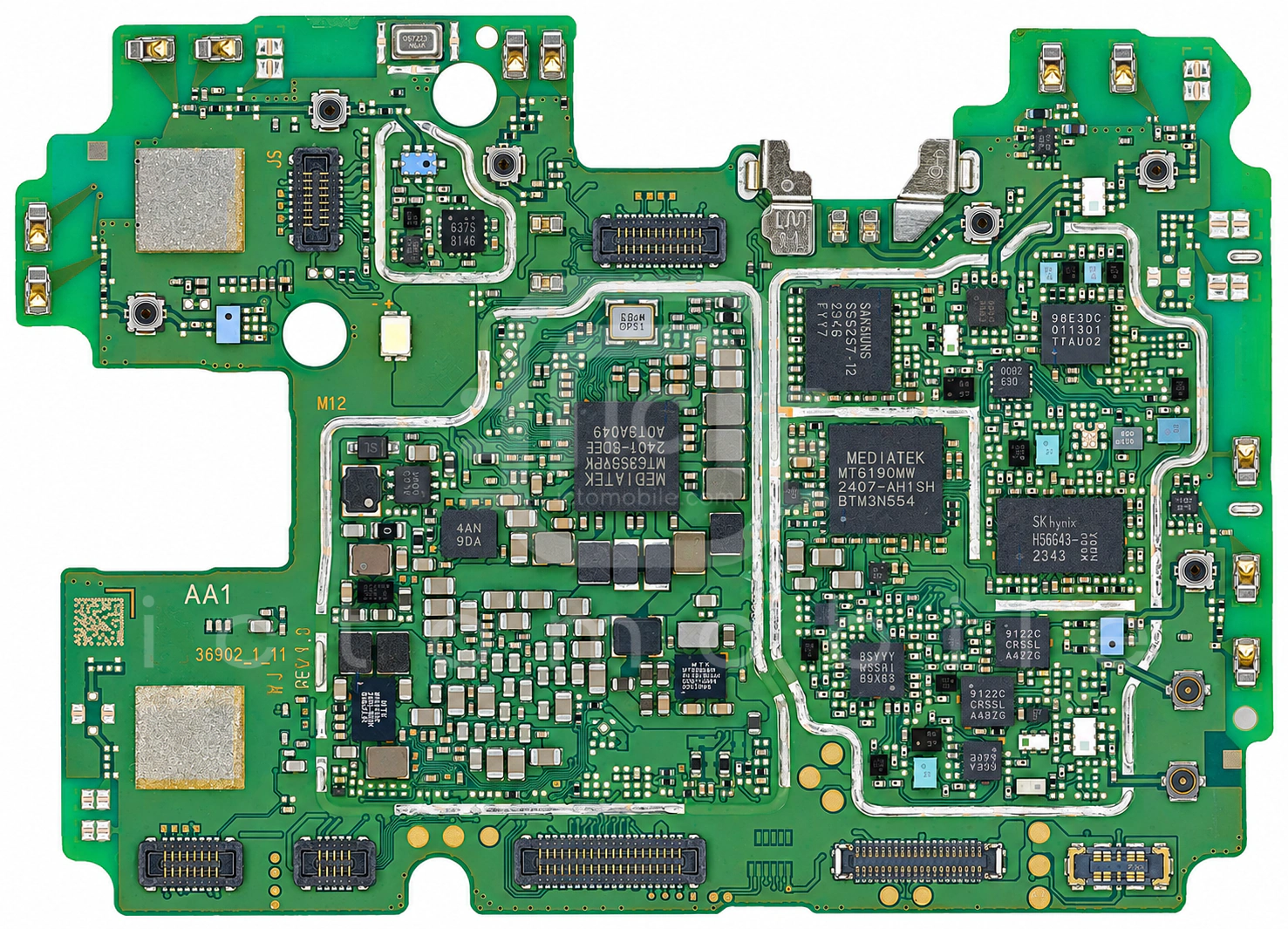

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۳۲ موقعیت از ۳۲ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱KM5P9001DM-B424حافظه uMCP (هارد)Samsung semiconductor←
۲MT6190MVفرستنده و گیرنده رادیویی (RF Transceiver)Mediatek←
۳MT6315NPتغذیه (PMU)Mediatek←
۴OM9901-11پاور آمپلی فایر GSMOnmicro←
۵MT6360UPتغذیه و شارژMediatek←
۶S55643-22پاور آمپلی فایر 3G و 4G و 5GSMARTMICRO←
۷MXD98E3DCسوئیچ آنتن DiversityMAXSCEND←
۸MXD8548Nتیونر آنتن RFMAXSCEND←
۹ICM-40607سنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)InvenSense←
۱۰MXD8648HSسوئیچ SP4TMAXSCEND←
۱۱MT6631Nبلوتوث، وای فای (wifi) ، رادیو FM و GPSMediatek←
۱۲SIA8159FRآمپلی فایر صوتVishay Siliconix←
۱۳MT6191Wسوئیچ آنتنMediatek←
۱۴MT6365VPWتغذیه (PMU)Mediatek←
۱۵MXD83K5Aآمپلی فایر کم نویز (LNA)MAXSCEND←
۱۶MT6308MPردیاب پوش توان (EPT)Mediatek←
۱۷S55257-12ماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)SMARTMICRO←
۱۸PTVS18VU1UPAدیود محافظ ولتاژ TVSNexperia←
۱۹PN557A1EV-C101NFCNXP Semiconductors←
۲۰AW32905FCRمحافظ اضافه ولتاژAwinic←
۲۱AW9962Eدرایور بک لایت LCDAwinic←
۲۲MXD9122Cسوئیچ آنتن 5GMAXSCEND←
۲۳AK09918Cسنسور مغناطیسی قطب نما (Compass)AKM←
۲۴MXD9122Cسوئیچ آنتن 5GMAXSCEND←
۲۵SM5109تغذیه صفحه نمایشSilicon Mitus←
۲۶Dimensity 700 MT6833V-ZACPU بخش Application و BasebandMediatek←
۲۷RTC7637Sماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)RichWave←
۲۸S55643-22پاور آمپلی فایر 3G و 4G و 5GSMARTMICRO←
۲۹MXD9122Cسوئیچ آنتن 5GMAXSCEND←
۳۰MT6191Wسوئیچ آنتنMediatek←
۳۱MXD8548Nتیونر آنتن RFMAXSCEND←
۳۲MT6308MPردیاب پوش توان (EPT)Mediatek←
