برد سامسونگ A22 5G (SM-A226B)

SM-A226B

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

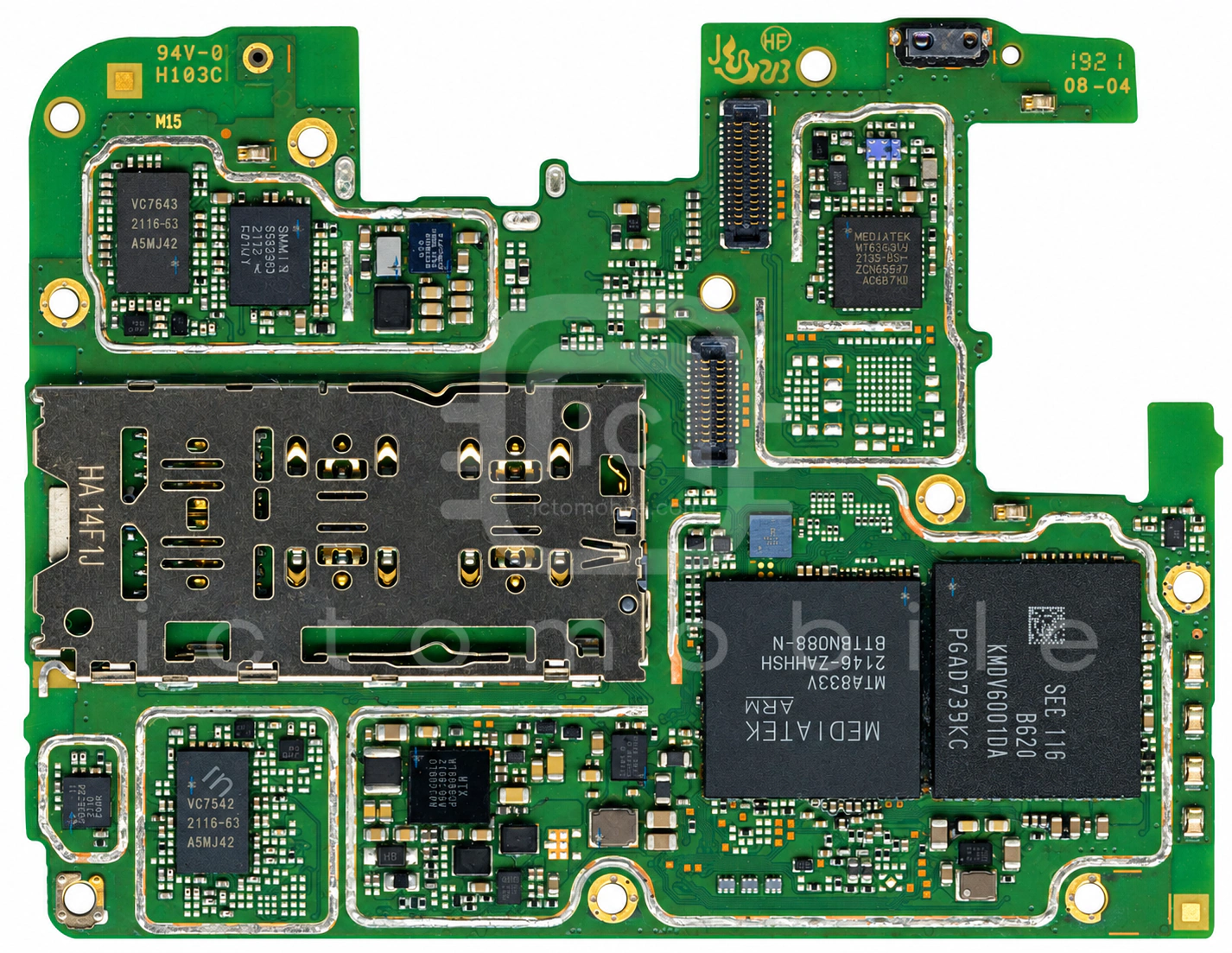

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

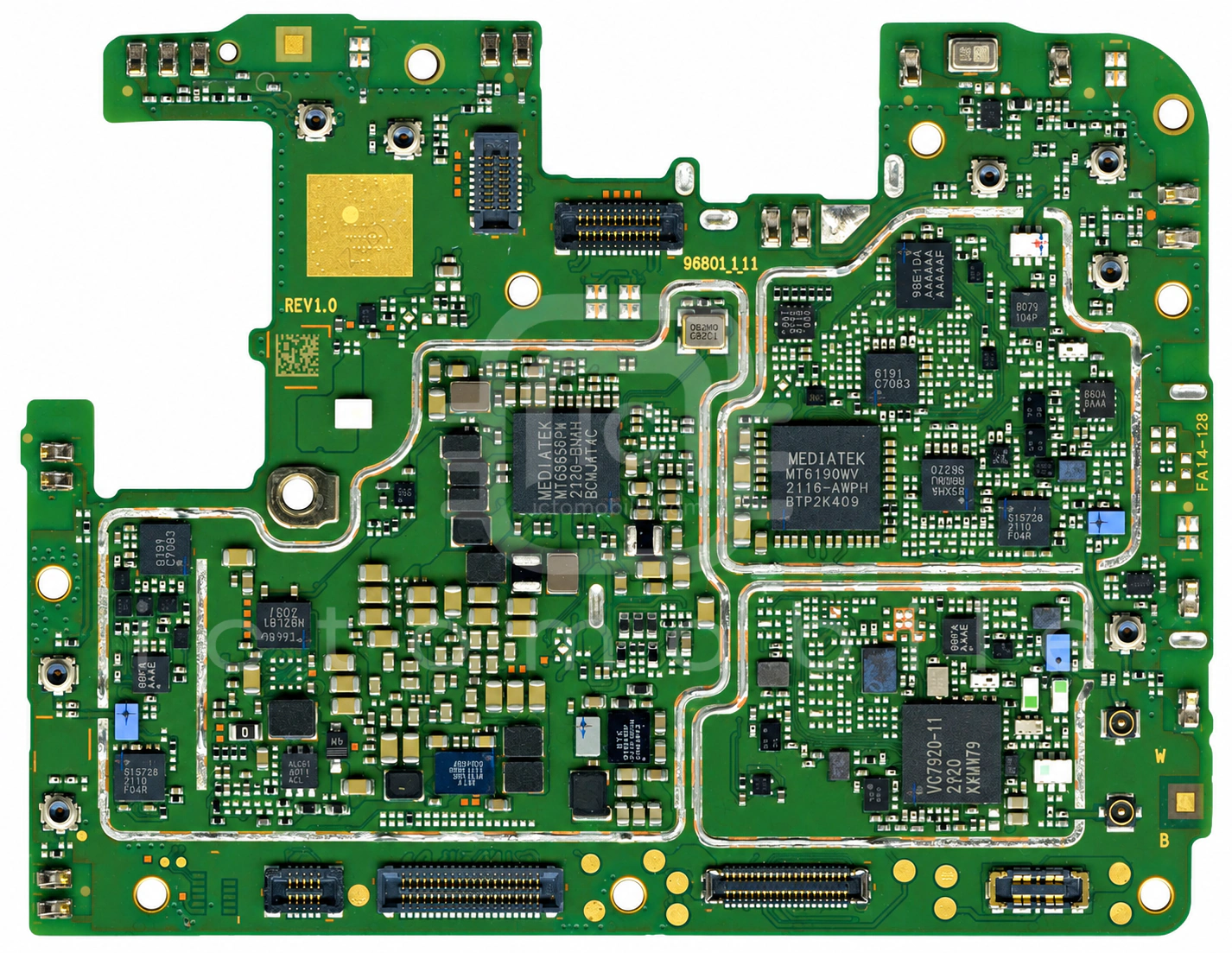

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۴۱ موقعیت از ۴۱ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱MT6191Wسوئیچ آنتنMediatek←
۲MT6631Nبلوتوث، وای فای (wifi) ، رادیو FM و GPSMediatek←
۳PN557A1EV-C101NFCNXP Semiconductors←
۴MXD8666HFسوئیچ آنتن DiversityMAXSCEND←
۵S15728-11ماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)SMARTMICRO←
۶ETA5053V280DF1Eرگولاتور ولتاژ LDOETASOLUTION←
۷VC7643-63پاور آمپلی فایر 3G و 4G و 5GVANCHIP←
۸MT6191Wسوئیچ آنتنMediatek←
۹MT6190MVفرستنده و گیرنده رادیویی (RF Transceiver)Mediatek←
۱۰MXD8548Nتیونر آنتن RFMAXSCEND←
۱۱MXD83K5Aآمپلی فایر کم نویز (LNA)MAXSCEND←
۱۲ETA5053V280DF1Eرگولاتور ولتاژ LDOETASOLUTION←
۱۳MXD8540Xسوئیچ آنتنMAXSCEND←
۱۴MXD8631Sسوئیچ SP3TMAXSCEND←
۱۵ETA5053V180DF1Eرگولاتور ولتاژ LDOETASOLUTION←
۱۶MT6315NPتغذیه (PMU)Mediatek←
۱۷ET551ADJY1Bرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←
۱۸MT6360UPتغذیه و شارژMediatek←
۱۹AW9962Eدرایور بک لایت LCDAwinic←
۲۰MXD8548Nتیونر آنتن RFMAXSCEND←
۲۱MXD8638Cسوئیچ SP3TMAXSCEND←
۲۲MXD8586GFسوئیچ آنتنMAXSCEND←
۲۳A96T376EFBمیکروکنترلرABOV←
۲۴MT6308MPردیاب پوش توان (EPT)Mediatek←
۲۵S15728-11ماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)SMARTMICRO←
۲۶VC7643-63پاور آمپلی فایر 3G و 4G و 5GVANCHIP←
۲۷MXD8548Nتیونر آنتن RFMAXSCEND←
۲۸KMDV6001DA-B620حافظه uMCP (هارد)Samsung semiconductor←
۲۹Dimensity 700 MT6833V-ZACPU بخش Application و BasebandMediatek←
۳۰MXD8666HFسوئیچ آنتن DiversityMAXSCEND←
۳۱SIA8109آمپلی فایر صوتVishay Siliconix←
۳۲SKY77920-21پاور آمپلی فایر 3G و 4GSkyworks Solutions Inc←
۳۳MXD98E1DAسوئیچ آنتن DiversityMAXSCEND←
۳۴AW32905FCRمحافظ اضافه ولتاژAwinic←
۳۵ICM-42607-Aسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)InvenSense←
۳۶ETA5053V180DF1Eرگولاتور ولتاژ LDOETASOLUTION←
۳۷MT6365VPWتغذیه (PMU)Mediatek←
۳۸MT6308MPردیاب پوش توان (EPT)Mediatek←
۳۹S15728-11ماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)SMARTMICRO←
۴۰SM5109تغذیه صفحه نمایشSilicon Mitus←
۴۱S55255-12ماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)SMARTMICRO←
