برد آیفون SE (2022)

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

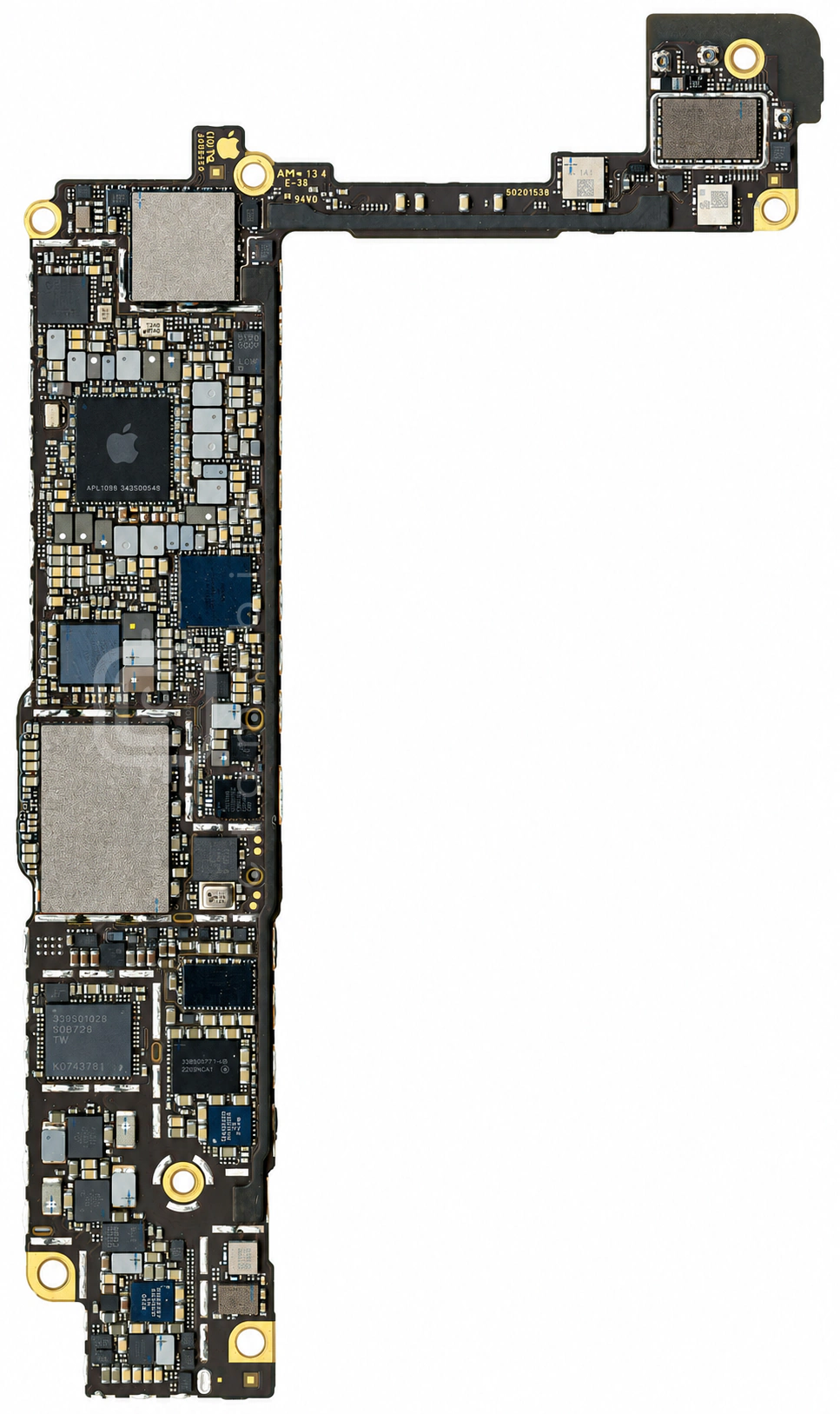

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

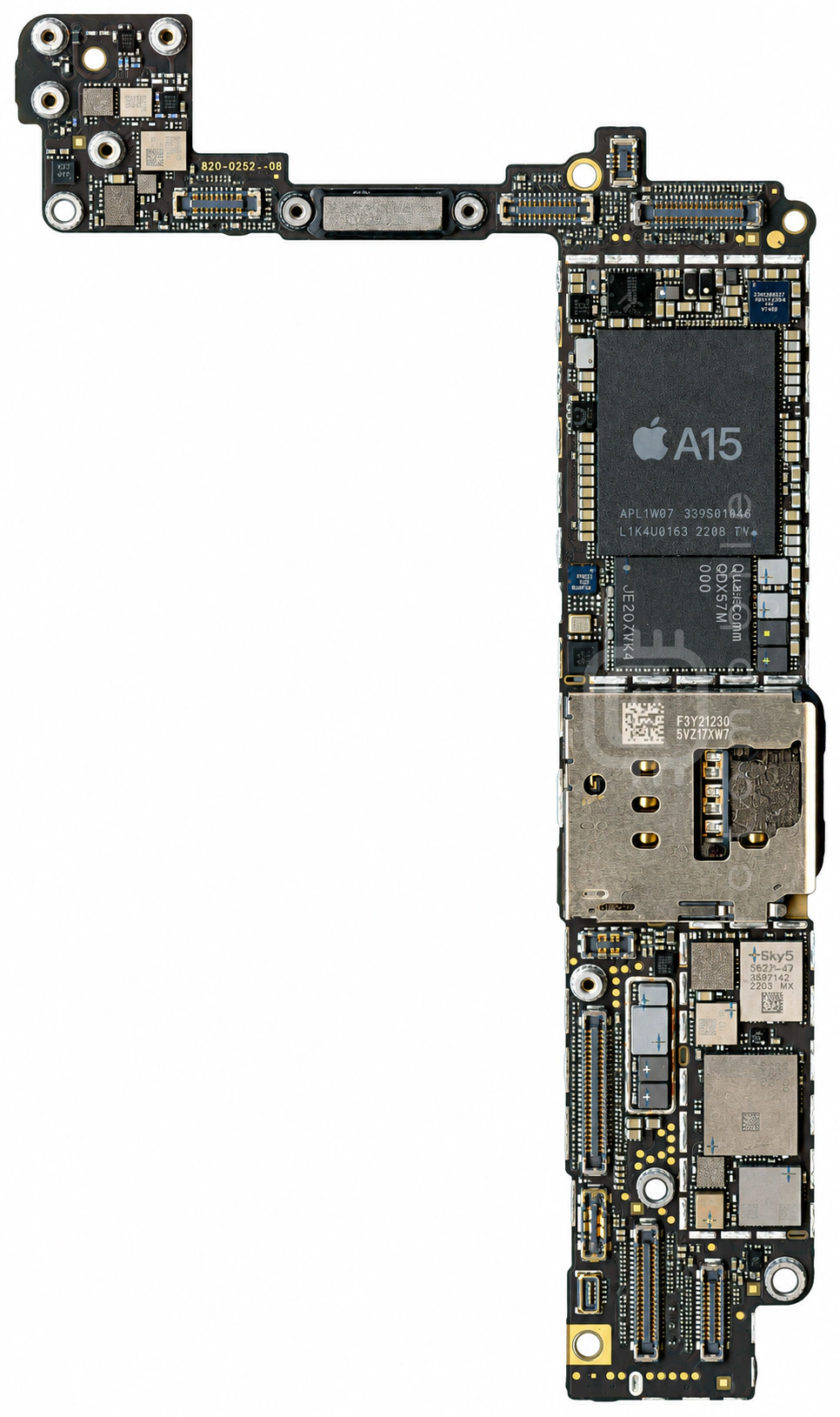

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۴۰ موقعیت از ۴۰ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱338S00762-A1تغذیه (PMU)Dialog←
۲PMX57تغذیه بخش BasebandQUALCOMM Incorporated←
۳FAN53742کانورتر ولتاژ (DC/DC Voltage Converter)Fairchild Semiconductor←
۴AFEM-8222نامعلومAvago←
۵QET5100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۶SKY59723پاور آمپلی فایر 4G و 5GSkyworks Solutions Inc←
۷QM81030APT (Average Power Tracking)QORVO←
۸BMI282AAسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)Bosch←
۹2SVJبلوتوث و وای فای (BT & WIFI)نامعلوم←
۱۰QET5100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۱۱CYPD2154A1-12FNXITدرایور USB Type-CInfineon←
۱۲338S00537 (CS35L27A)APT (Average Power Tracking)Cirrus Logic←
۱۳SKY55506سوئیچ آنتن بلوتوث و وای فای (wifi)Skyworks Solutions Inc←
۱۴CD2E224Aدرایور USBTexas Instruments←
۱۵BMP284AAسنسور فشار جو (Barometer)Bosch←
۱۶Sky57217ماژول FEM باندهای 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)Skyworks Solutions Inc←
۱۷M1GQA747QC1205Yحافظه Nand Flash (هارد)Toshiba Semiconductor←
۱۸CS42L77-SWZR-A1Codec صوتCirrus Logic←
۱۹AFEM-8225ماژول FEM باندهای 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)Avago←
۲۰SDR735فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←
۲۱PMK7450بافر کلاکQUALCOMM Incorporated←
۲۲CAT24C08C4Aحافظه EEPROMON Semiconductor←
۲۳AFEM-8215ماژول FEM باندهای 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)Avago←
۲۴SKY55506سوئیچ آنتن بلوتوث و وای فای (wifi)Skyworks Solutions Inc←
۲۵338S00771-B0شارژDialog←
۲۶A15 - APL1W07CPU بخش ApplicationApple←
۲۷K3UH5H50AM-DGCLحافظه RAMSamsung semiconductor←
۲۸SKY58276-17ماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)Skyworks Solutions Inc←
۲۹LM3539A1درایور بک لایت LCDTexas Instruments←
۳۰SKY53838-17ماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)Skyworks Solutions Inc←
۳۱STOCTحافظه EEPROMنامعلوم←
۳۲343S00548 (APL109B)تغذیه بخش ApplicationApple←
۳۳TPS65730A0PYFFتغذیه صفحه نمایش و صفحه لمسی (تاچ)Texas Instruments←
۳۴210V2MUNFCNXP Semiconductors←
۳۵SDX57MCPU بخش BasebandQUALCOMM Incorporated←
۳۶QM81030APT (Average Power Tracking)QORVO←
۳۷CBTL1616A0درایور USB و شارژNXP Semiconductors←
۳۸SKY59723پاور آمپلی فایر 4G و 5GSkyworks Solutions Inc←
۳۹338S00537 (CS35L27A)APT (Average Power Tracking)Cirrus Logic←
۴۰338S00537 (CS35L27A)APT (Average Power Tracking)Cirrus Logic←
