برد آیفون 15

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

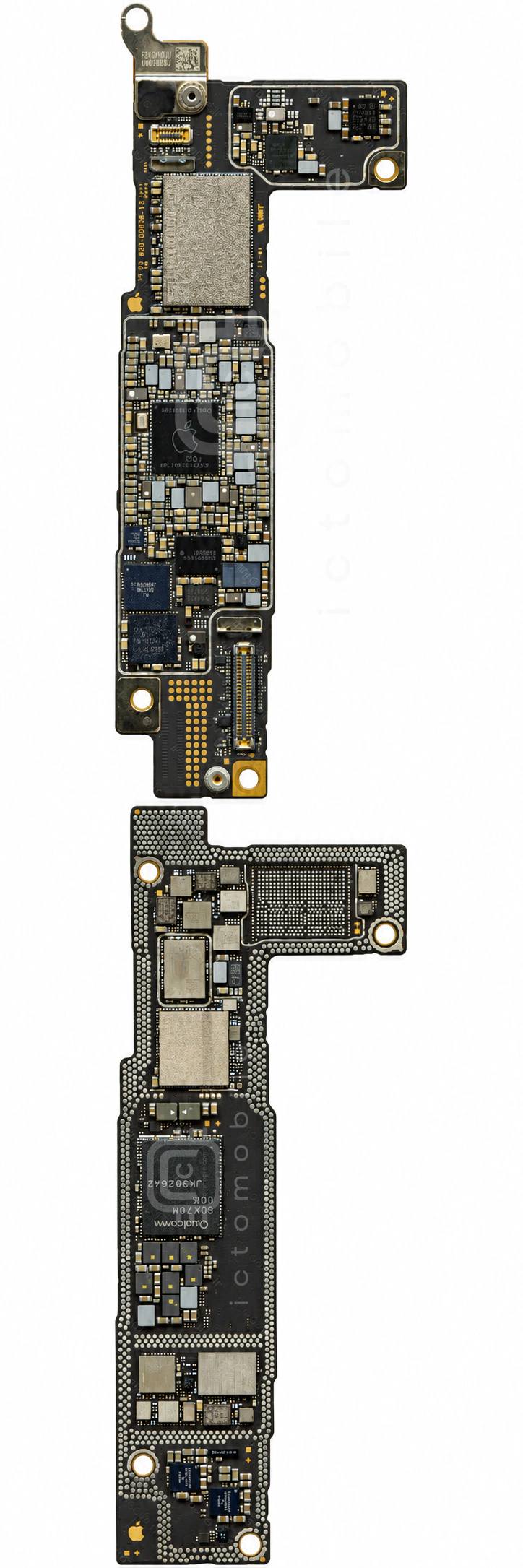

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

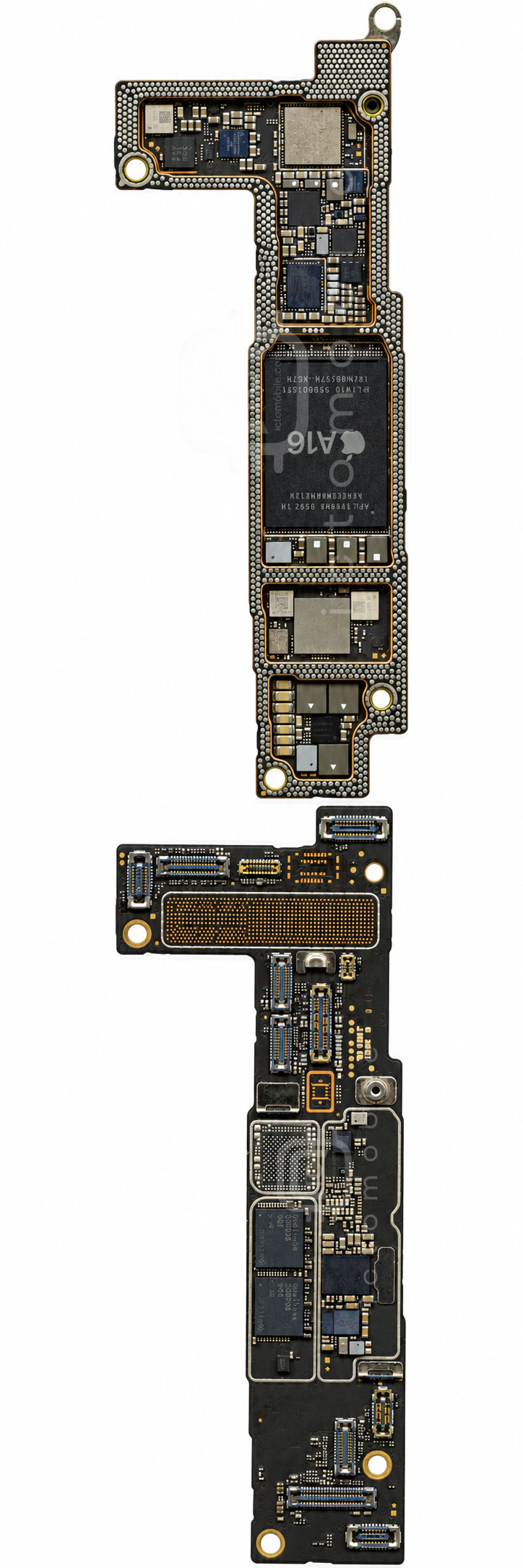

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۴۸ موقعیت از ۴۸ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱S2DOS24تغذیه صفحه نمایشSamsung semiconductor←
۲MDFEGXGB-155کوپلر RFMurata←
۳CD2E224Aدرایور USBTexas Instruments←
۴W25Q80DVUXIEحافظه Nor Flash (هارد)winbond←
۵MDFEGYFB-241ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)Murata←
۶QET7100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۷CS42L77-SWZR-A1Codec صوتCirrus Logic←
۸PMK65بافر کلاکQUALCOMM Incorporated←
۹BCM59365EA1IUBGشارژ بی سیمBroadcom←
۱۰SKY53904-11سوئیچ آنتن DiversitySkyworks Solutions Inc←
۱۱SDX70MCPU بخش BasebandQUALCOMM Incorporated←
۱۲QM81032APT (Average Power Tracking)QORVO←
۱۳AFEM-8245سوئیچ آنتن DiversityAvago←
۱۴STCPM1A3تغذیه دوربینSTMicroelectronics←
۱۵AD5860A2سنسور مغناطیسی اثر هال (Hall Effect)ADI -AnalogDevices←
۱۶338S01022 (APL109A)تغذیه بخش ApplicationApple←
۱۷LM3567A1درایور LED فلاش دوربینTexas Instruments←
۱۸K5A8RC2820CA12317حافظه Nand Flash (هارد)Kionix←
۱۹339M00298Ultra Wideband (UWB)Apple←
۲۰STOCTحافظه EEPROMنامعلوم←
۲۱TPS61280Hکانورتر ولتاژ (DC/DC Voltage Converter)Texas Instruments←
۲۲D2834B0P1O1EVKCتغذیه (PMU)Apple←
۲۳A16 - APL1W10CPU بخش ApplicationApple←
۲۴DMT12H065LFDFترانزیستور MosfetDIODES←
۲۵PMX65تغذیه بخش BasebandQUALCOMM Incorporated←
۲۶338S00537 (CS35L27A)APT (Average Power Tracking)Cirrus Logic←
۲۷339S01232بلوتوث و وای فای (BT & WIFI)Apple←
۲۸SKY59724-17کوپلر RFSkyworks Solutions Inc←
۲۹M24C32-Fحافظه EEPROMSTMicroelectronics←
۳۰SKY50313سوئیچ آنتن DiversitySkyworks Solutions Inc←
۳۱SN2012027شارژTexas Instruments←
۳۲MDFEGYFB-241ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)Murata←
۳۳AFEM-8234ماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)Avago←
۳۴H58GE6MK6HX131حافظه RAMSkhynix←
۳۵SDR735فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←
۳۶338S00537 (CS35L27A)APT (Average Power Tracking)Cirrus Logic←
۳۷60V2NFCNXP Semiconductors←
۳۸STB605A11درایور دات پروژکتور (Dot Projector)STMicroelectronics←
۳۹QET7100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۴۰338S00616تغذیه دوربینApple←
۴۱SKY58292-11پاور آمپلی فایر GSMSkyworks Solutions Inc←
۴۲BMI282AAسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)Bosch←
۴۳CXA4487AGCسوئیچ آنالوگ DPDTSony←
۴۴30V4E0NFCNXP Semiconductors←
۴۵338S00537 (CS35L27A)APT (Average Power Tracking)Cirrus Logic←
۴۶SKY58446-11ماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)Skyworks Solutions Inc←
۴۷FAN48600UCA1Xکانورتر ولتاژ (DC/DC Voltage Converter)ON Semiconductor←
۴۸SDR735فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←
