نقشه برد vivo S15 (ET3076AM)

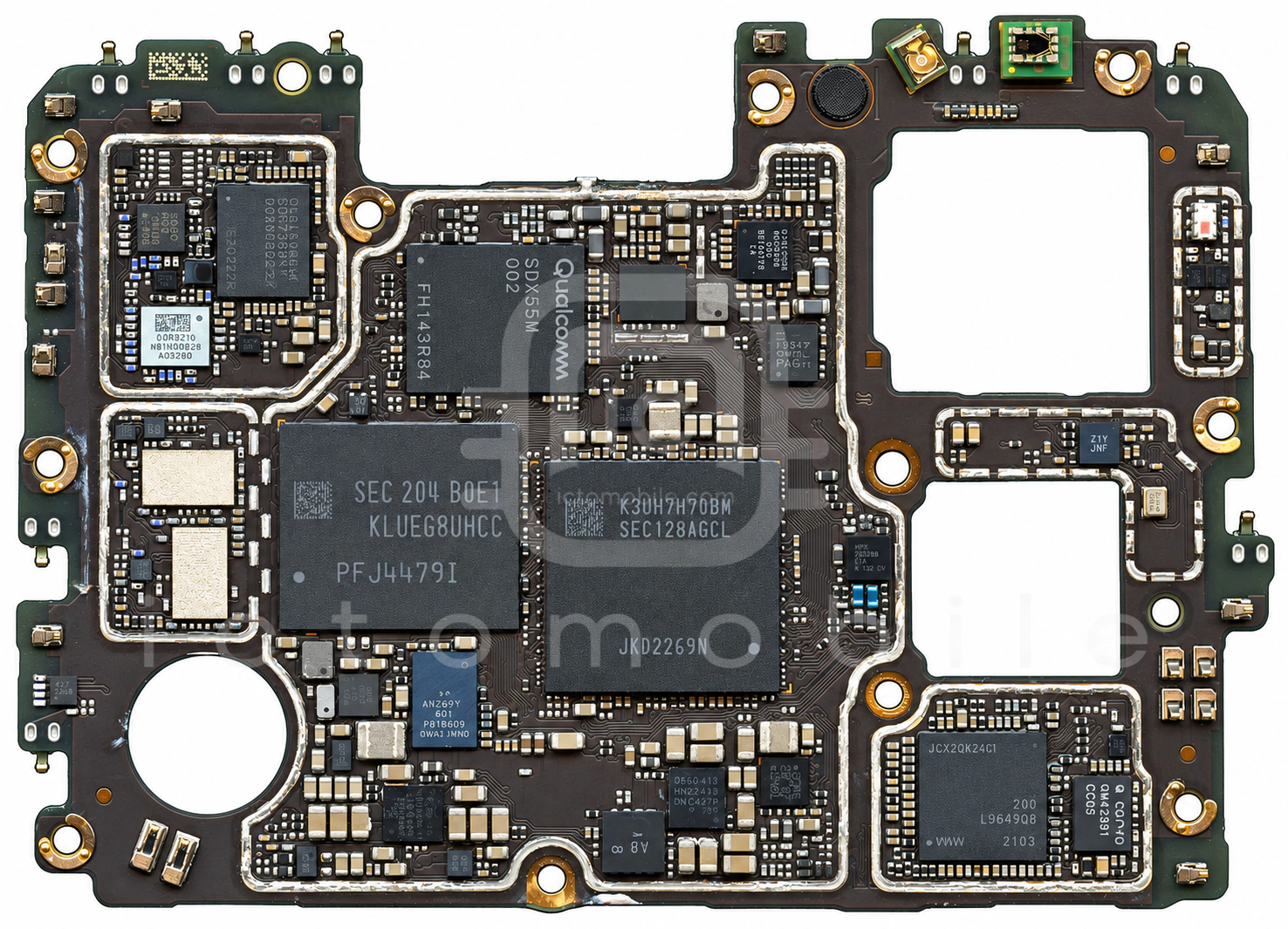

روی برد

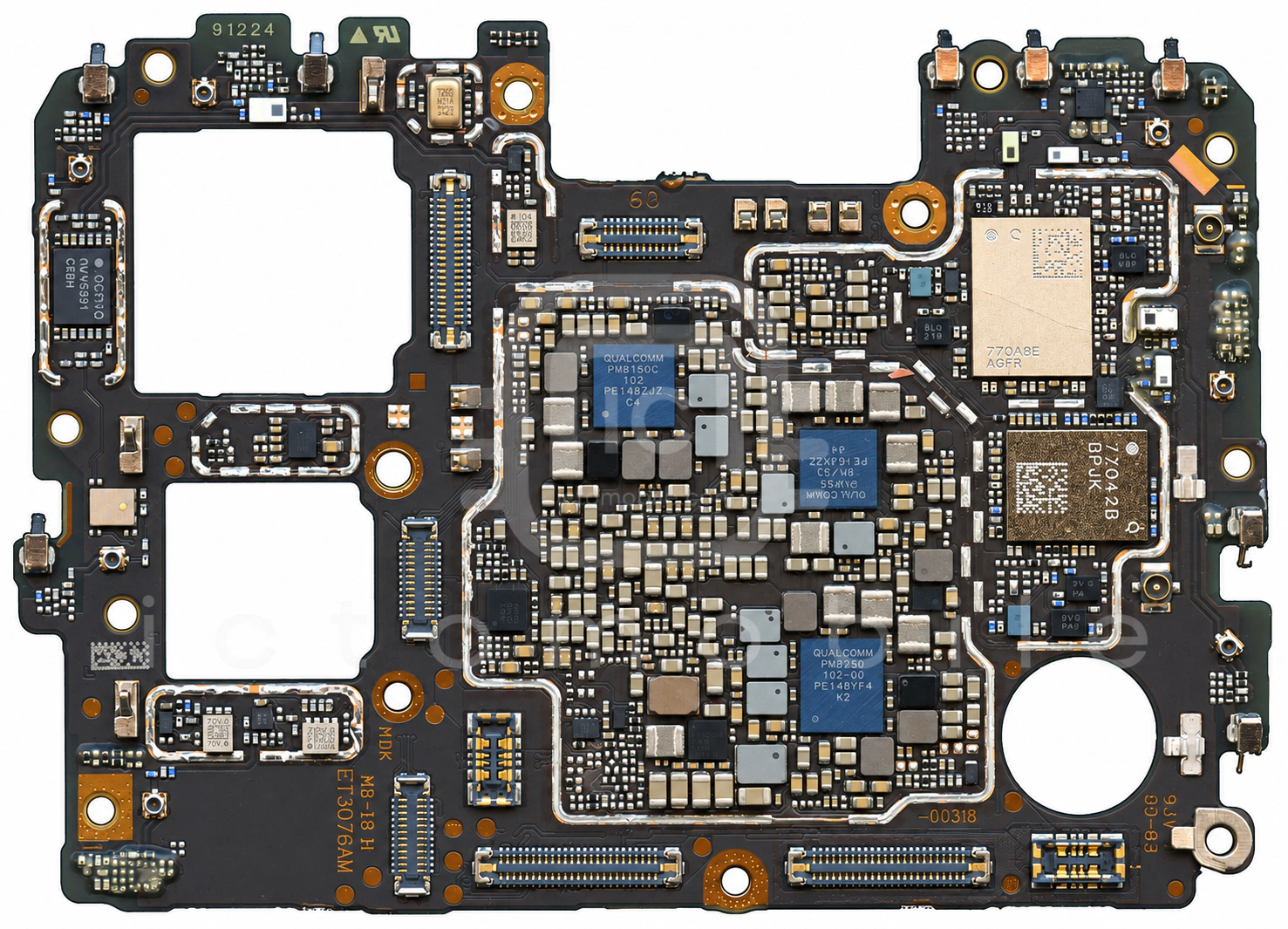

پشت برد

↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۳۲ موقعیت از ۳۲ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها

۱SDX55MCPU بخش BasebandQUALCOMM Incorporated←

۲KLUEG8UHGC-B0E1حافظه UFS (هارد)Samsung semiconductor←

۳QCA6391بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←

۴QM42391ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QORVO←

۵SDR735فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←

۶QDM2301سوئیچ آنتنQUALCOMM Incorporated←

۷QLN5030سوئیچ آنتنQUALCOMM Incorporated←

۸ICM-42631سنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)InvenSense←

۹WCD9385Codec صوتQUALCOMM Incorporated←

۱۰PM8150Bتغذیه (PMU)QUALCOMM Incorporated←

۱۱LN8000شارژLion Semiconductor←

۱۲LN8000شارژLion Semiconductor←

۱۳TFA9874Cآمپلی فایر صوتNXP Semiconductors←

۱۴MAX20328Bدرایور USB Type-CMaxim←

۱۵PMK8350بافر کلاکQUALCOMM Incorporated←

۱۶QM75041ماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←

۱۷QM78207ماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←

۱۸QET6105APT (Average Power Tracking)QUALCOMM Incorporated←

۱۹QET4101EPT (Envelope Power Tracker)QUALCOMM Incorporated←

۲۰K3UH7H70BM-AGCLحافظه RAMSamsung semiconductor←

۲۱Snapdragon 870 5G SM8250-ACCPU بخش Application و BasebandQUALCOMM Incorporated←

۲۲QM77048Eماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←

۲۳QM77042Bماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)QORVO←

۲۴PMX55تغذیه بخش BasebandQUALCOMM Incorporated←

۲۵PM8250تغذیه (PMU)QUALCOMM Incorporated←

۲۶PM8150Cتغذیه بخش ApplicationQUALCOMM Incorporated←

۲۷4MEEZشارژنامعلوم←

۲۸QM45391آمپلی فایر کم نویز (LNA)QORVO←

۲۹SM3010Aتغذیه صفحه نمایشSilicon Mitus←

۳۰QDM5677سوئیچ آنتن DiversityQUALCOMM Incorporated←

۳۱QDM5677سوئیچ آنتن DiversityQUALCOMM Incorporated←

۳۲QET4101EPT (Envelope Power Tracker)QUALCOMM Incorporated←

عیب‌یابی

یک ایراد را انتخاب کنید تا قطعه‌های همین برد که ممکن است آن را ایجاد کرده باشند مشخص شود.
