برد سامسونگ Z Flip3 5G (SM-F711B)

SM-F711B

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

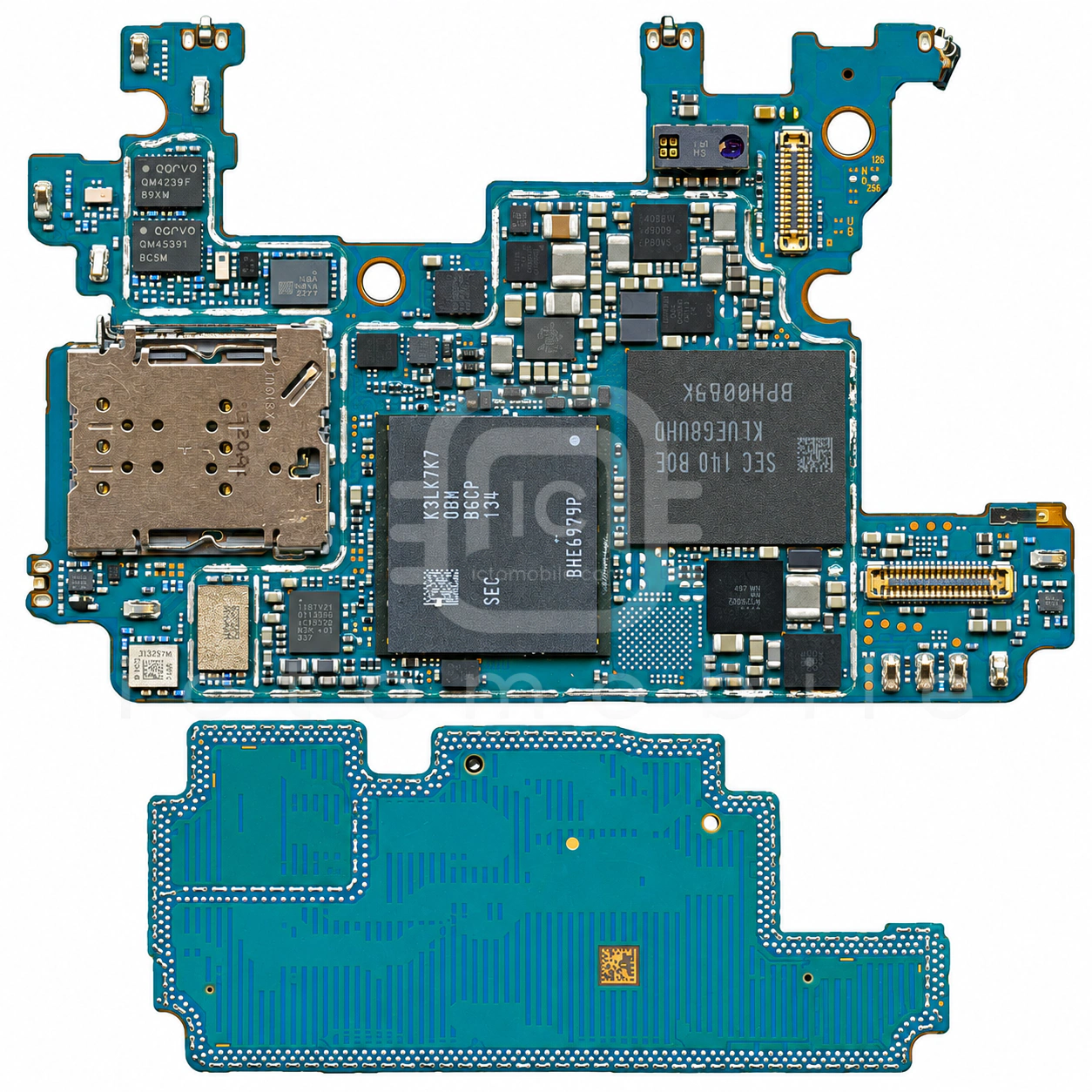

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

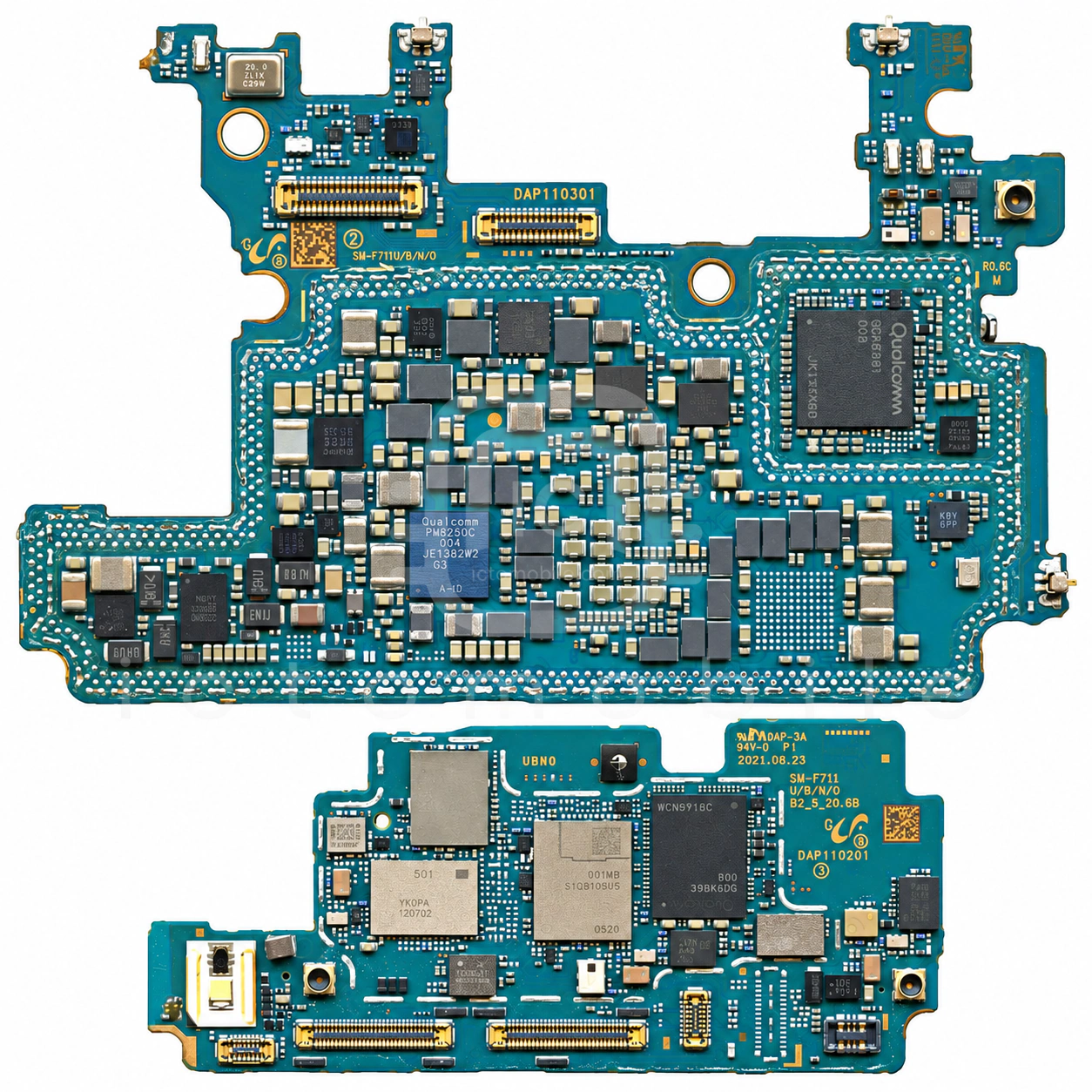

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۴۸ موقعیت از ۴۸ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱KTU1258EPAAمحافظ اضافه ولتاژKinetic Technologies←
۲SLG4T43110Vسوئیچ بار (Load Switch)Renesas Technology Corp←
۳PM8350تغذیه (PMU)QUALCOMM Incorporated←
۴ZTW522درایور صفحه لمسی (تاچ) (Touch Screen)ZINITIX←
۵QM45391آمپلی فایر کم نویز (LNA)QORVO←
۶KLUDG4UHDC-B0E1حافظه UFS (هارد)Samsung semiconductor←
۷QCA6391بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←
۸QM78105سوئیچ آنتن DiversityQUALCOMM Incorporated←
۹PMK8350بافر کلاکQUALCOMM Incorporated←
۱۰K3LK7K70BM-BGCPحافظه RAMSamsung semiconductor←
۱۱LPS22HHسنسور فشار جو (Barometer)STMicroelectronics←
۱۲BGS12WN6سوئیچ آنالوگ SPDTInfineon←
۱۳SN110UUK1NFC + eSIMNXP Semiconductors←
۱۴BGU8019Wآمپلی فایر GPSNXP Semiconductors←
۱۵MAX77705Cدرایور USB، شارژ، درایور LED فلاش دوربین و درایور ویبراتورMaxim←
۱۶QET6105APT (Average Power Tracking)QUALCOMM Incorporated←
۱۷STM32G051F8Y6TRمیکروکنترلرSTMicroelectronics←
۱۸QAT5515تیونر آنتن RFQUALCOMM Incorporated←
۱۹LSM6DSOسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۲۰S3K250AFDV-MF35میکروکنترلرSamsung semiconductor←
۲۱QET5100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۲۲QPM6810ماژول FEM باندهای 2G و 3G و 4GQUALCOMM Incorporated←
۲۳SDR868فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←
۲۴SFML6S0V001سوئیچ آنتن DiversityWISOL←
۲۵ET3712A30سنسور مغناطیسی اثر هال (Hall Effect)Wuxi Etek Microelectronics Co←
۲۶QAT3516تیونر آنتن RFQUALCOMM Incorporated←
۲۷CS35L40آمپلی فایر صوتCirrus Logic←
۲۸S2MPB02تغذیه (PMU)Samsung semiconductor←
۲۹SKY77365-11پاور آمپلی فایر GSMSkyworks Solutions Inc←
۳۰QM42391ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QORVO←
۳۱PMR735Aتغذیه بخش RFQUALCOMM Incorporated←
۳۲S2ASL01محافظ اضافه ولتاژSamsung semiconductor←
۳۳SM3004Bتغذیه صفحه نمایش و صفحه لمسی (تاچ)Silicon Mitus←
۳۴PMR735Bتغذیه بخش RFQUALCOMM Incorporated←
۳۵CS35L40آمپلی فایر صوتCirrus Logic←
۳۶Snapdragon 888 5G SM8350CPU بخش Application و BasebandQUALCOMM Incorporated←
۳۷AK09918Cسنسور مغناطیسی قطب نما (Compass)AKM←
۳۸SFML6S0V001سوئیچ آنتن DiversityWISOL←
۳۹QAT5515تیونر آنتن RFQUALCOMM Incorporated←
۴۰QET5100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۴۱AFEM-9130-SG2ماژول FEM باندهای 2G و 3G و 4GAvago←
۴۲PM8350Cتغذیه (PMU)QUALCOMM Incorporated←
۴۳AP7340D-18FS4-7رگولاتور ولتاژ LDODIODES←
۴۴SFML5E0K001سوئیچ آنتن DiversityWISOL←
۴۵QPM5877ماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)QUALCOMM Incorporated←
۴۶1J1ماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)Murata←
۴۷P9320Sشارژ بی سیمIDT - Integrated Device Technology←
۴۸SM3080تغذیه صفحه نمایشSilicon Mitus←
