نقشه برد Xiaomi Redmi Note 12R

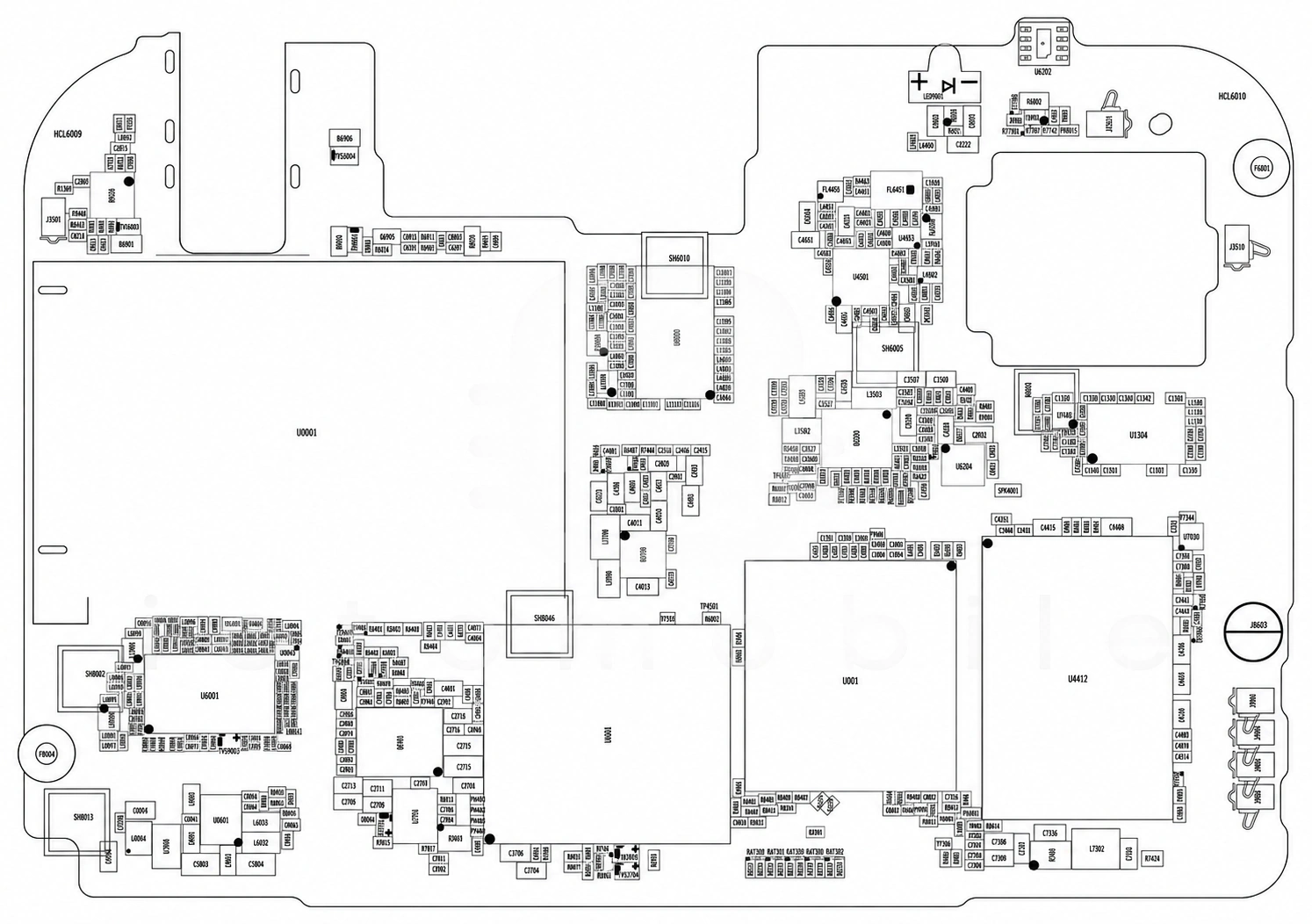

روی برد

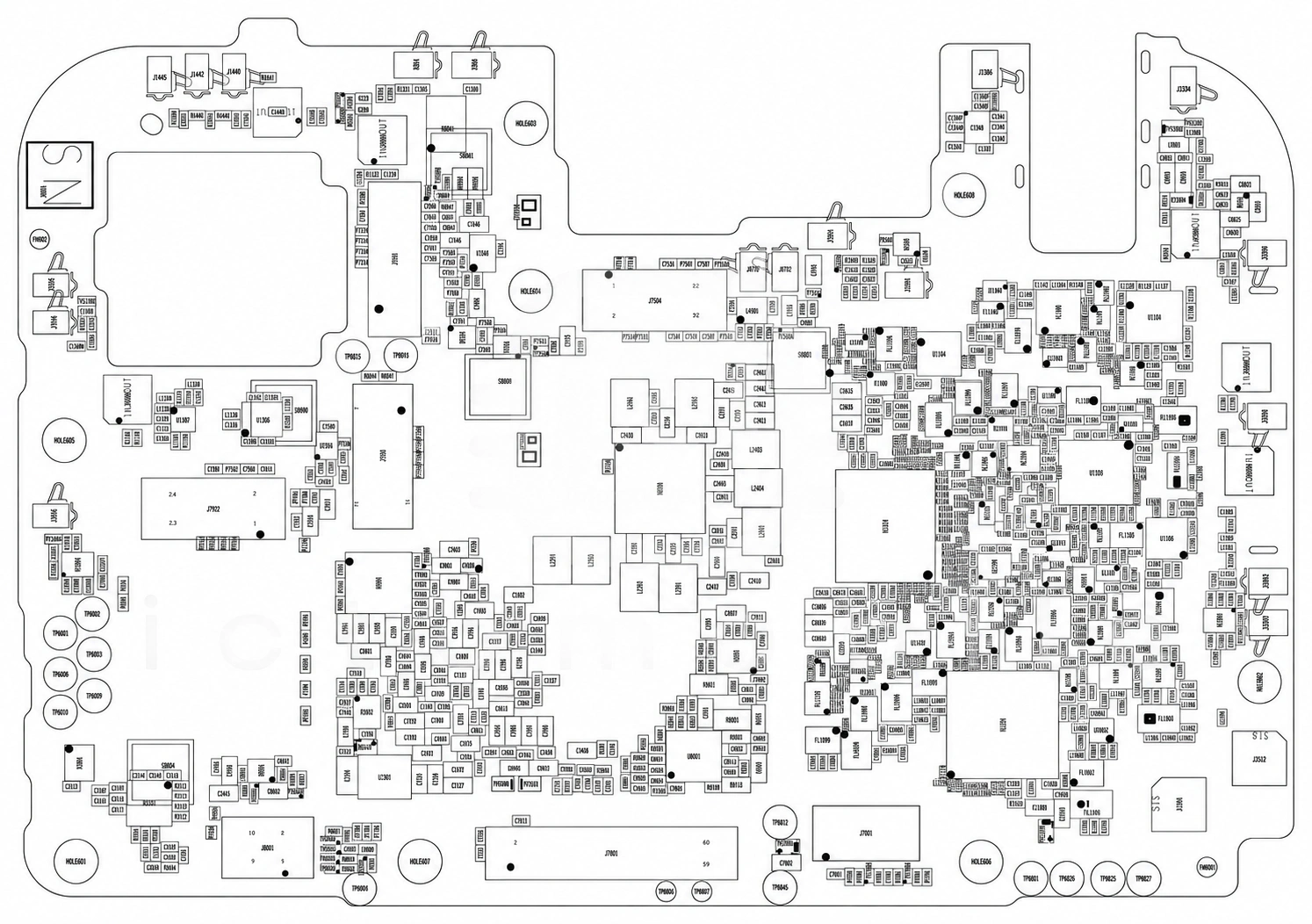

پشت برد

↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۴۳ موقعیت از ۴۳ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها

۱SX9331IULTRTسنسور GRIP/SARSEMTECH←

۲OM9902-11پاور آمپلی فایر 3G و 4G و 5GOnmicro←

۳QET6105APT (Average Power Tracking)QUALCOMM Incorporated←

۴QET4101EPT (Envelope Power Tracker)QUALCOMM Incorporated←

۵AW87389FCRآمپلی فایر صوتAwinic←

۶SGM40666AYGمحافظ اضافه ولتاژSG Micro←

۷PM7250Bتغذیه (PMU)QUALCOMM Incorporated←

۸OM8443-63پاور آمپلی فایر 3G و 4GOnmicro←

۹HN8G962EHKX037حافظه UFS (هارد)Skhynix←

۱۰Snapdragon 4 Gen 2 5G SM4450CPU بخش Application و BasebandQUALCOMM Incorporated←

۱۱AW37501BCSRتغذیه صفحه نمایشAwinic←

۱۲H54G68CYRBX248حافظه RAMSkhynix←

۱۳SKY58258-21ماژول FEM باندهای 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)Skyworks Solutions Inc←

۱۴CAN1490Nسوئیچ SP4Tcanaantek←

۱۵SN110UV3NFC + eSIMNXP Semiconductors←

۱۶LIS2HH12سنسور شتاب (Accelerometer)STMicroelectronics←

۱۷WCN3950بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←

۱۸MXD8723Eسوئیچ آنالوگ SPDTMAXSCEND←

۱۹QMC6308سنسور مغناطیسی قطب نما (Compass)QST←

۲۰SGM2037-ADJXUDX6Gرگولاتور ولتاژ LDOSG Micro←

۲۱ET51528YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←

۲۲ET51528YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←

۲۳MXD8645Hسوئیچ آنتن 5GMAXSCEND←

۲۴MXD9121UAسوئیچ آنتن DiversityMAXSCEND←

۲۵MXD8548JKCتیونر آنتن RFMAXSCEND←

۲۶AW3641EDNRدرایور LED فلاش دوربینAwinic←

۲۷LM3697YFQRدرایور بک لایت LCDTexas Instruments←

۲۸PMK4450بافر کلاکQUALCOMM Incorporated←

۲۹ET51530YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←

۳۰WCD9370Codec صوتQUALCOMM Incorporated←

۳۱PM4450تغذیه (PMU)QUALCOMM Incorporated←

۳۲ET51530YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←

۳۳AW13508QNRسوئیچ آنتن DiversityAwinic←

۳۴SGM2038-1.2رگولاتور ولتاژ LDOSG Micro←

۳۵CAN1658Cسوئیچ آنالوگcanaantek←

۳۶MXD9126UAسوئیچ آنتن 5GMAXSCEND←

۳۷MXD98E3DAسوئیچ آنتن DiversityMAXSCEND←

۳۸SDR435فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←

۳۹CAN1490Nسوئیچ SP4Tcanaantek←

۴۰MXD8548JKCتیونر آنتن RFMAXSCEND←

۴۱CAN1490Nسوئیچ SP4Tcanaantek←

۴۲NZ5596Mماژول FEM باندهای 2G و 3G و 4GLansus←

۴۳PM4450Cتغذیه (PMU)QUALCOMM Incorporated←

عیب‌یابی

از مشکل به قطعه

یک ایراد را انتخاب کنید تا قطعه‌های همین برد که ممکن است آن را ایجاد کرده باشند مشخص شود.
