برد شیائومی Mi 13 Ultra (135100M1M0A01)

135100M1M0A01

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

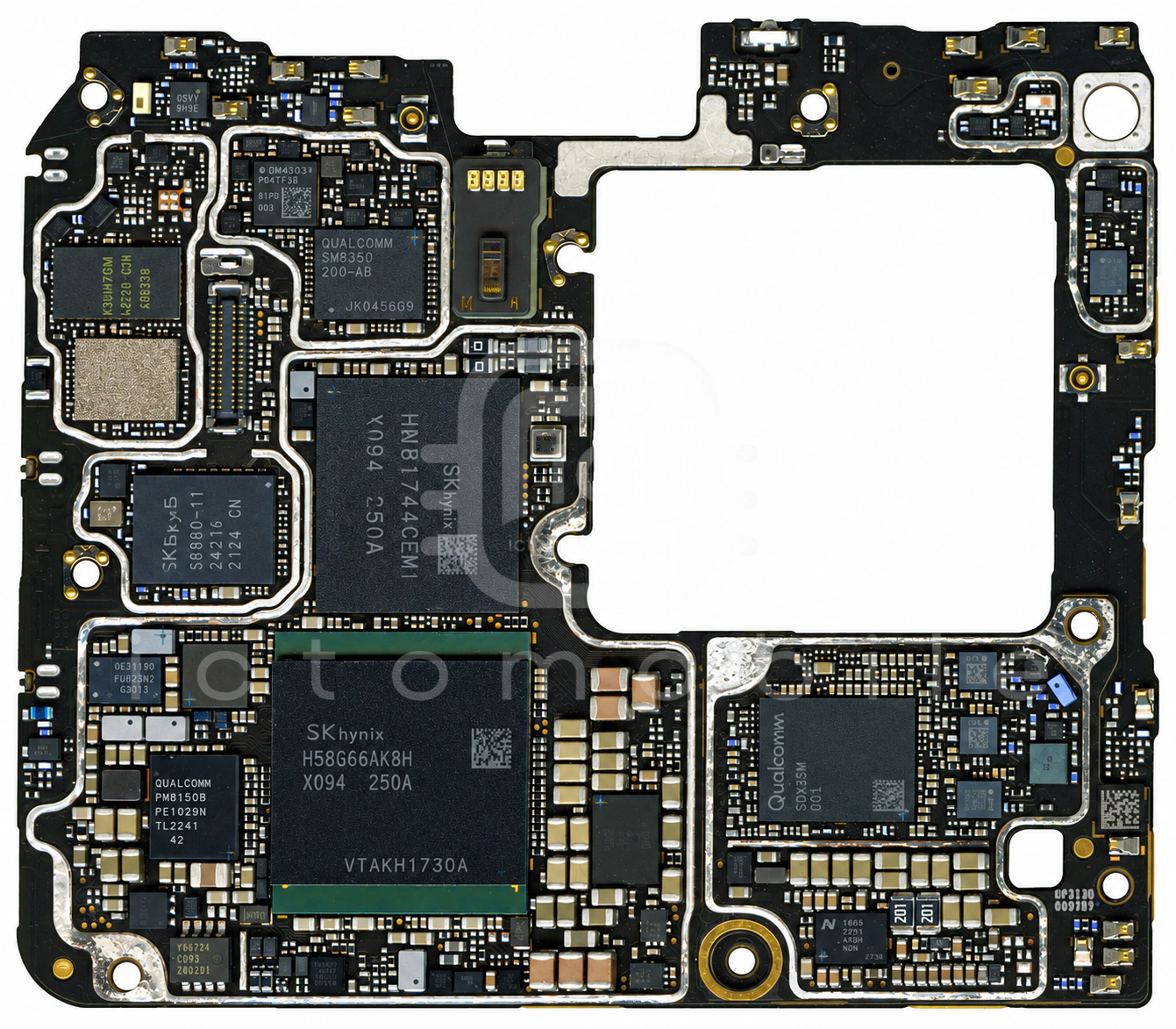

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

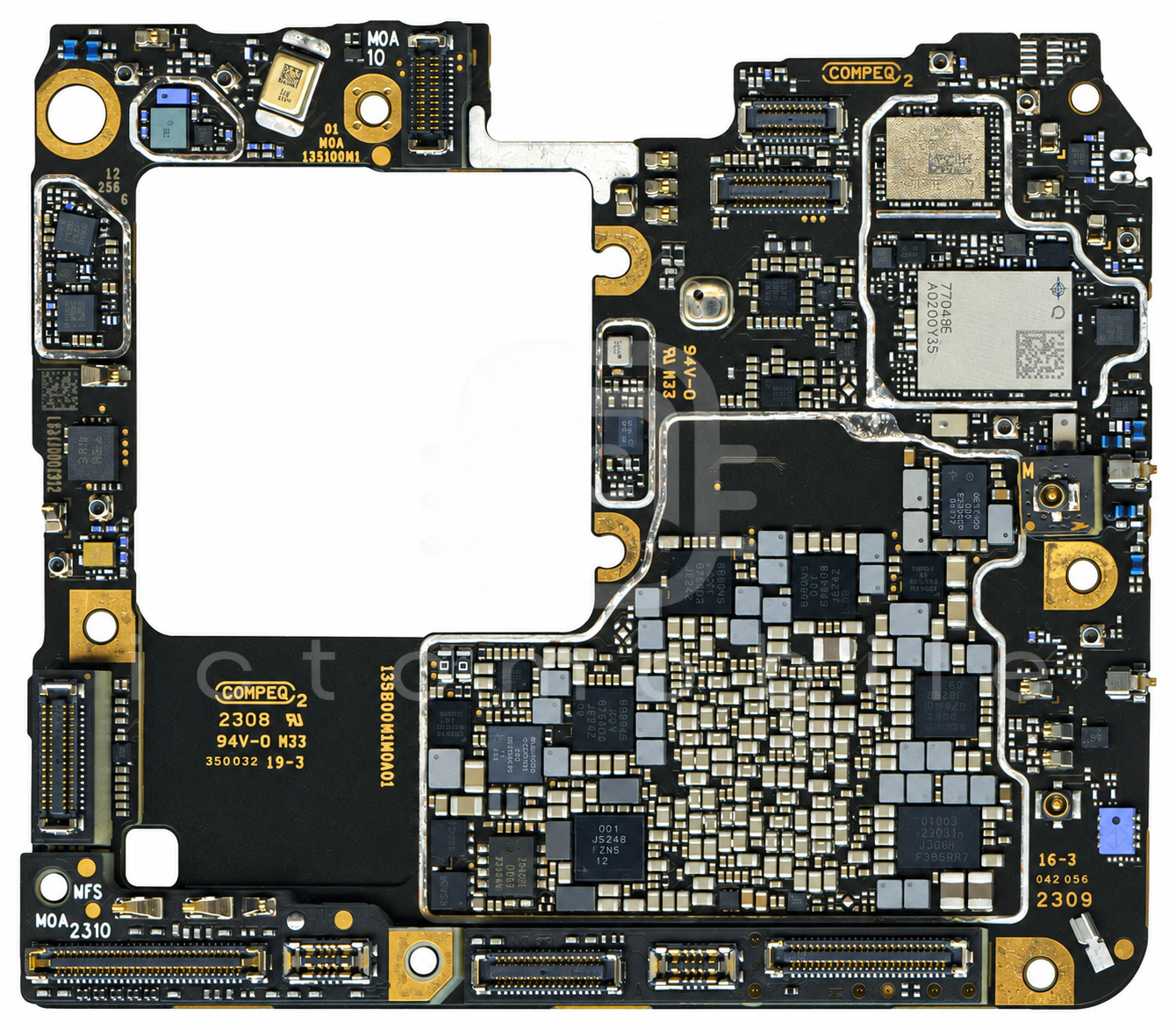

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۶۷ موقعیت از ۶۷ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱QXM1086ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←
۲PSMN2R4-30MLDترانزیستور MosfetNexperia←
۳PMR735Dتغذیه بخش RFQUALCOMM Incorporated←
۴PMDXB600UNEترانزیستور MosfetNexperia←
۵QXM1086ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←
۶SC8581CFFRشارژXiaomi←
۷BMP580سنسور فشار جو (Barometer)Bosch←
۸ET9918Bمحافظ اضافه ولتاژWuxi Etek Microelectronics Co←
۹BMI260سنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)Bosch←
۱۰MXD8645Hسوئیچ آنتن 5GMAXSCEND←
۱۱MXD8723Eسوئیچ آنالوگ SPDTMAXSCEND←
۱۲PM8550VSتغذیه (PMU)QUALCOMM Incorporated←
۱۳PM8550تغذیه (PMU)QUALCOMM Incorporated←
۱۴NU1665WDNBشارژ بی سیمNuVolta Technologies←
۱۵QXM1083ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←
۱۶PM8010تغذیه دوربینQUALCOMM Incorporated←
۱۷NXT4557GUمبدل سطح ولتاژ (Level Shifter/Level Translator)Nexperia←
۱۸QPM6579آمپلی فایر کم نویز (LNA)QUALCOMM Incorporated←
۱۹QET7100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۲۰QXF2076ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←
۲۱QDM4303سوئیچ آنتن DiversityQUALCOMM Incorporated←
۲۲QXM1086ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←
۲۳HN8T174EJKX075حافظه UFS (هارد)Skhynix←
۲۴WL2863D29-4-TRرگولاتور ولتاژ LDOWILLSEMI←
۲۵HL5280درایور USB Type-CHalo Microelectronics←
۲۶PSMN2R4-30MLDترانزیستور MosfetNexperia←
۲۷VC1624سوئیچ آنتنVANCHIP←
۲۸ET9552محافظ اضافه ولتاژWuxi Etek Microelectronics Co←
۲۹LN3420ADT2AGترانزیستور MosfetLRC←
۳۰WL2863D28-4-TRرگولاتور ولتاژ LDOWILLSEMI←
۳۱SKY58080-11ماژول FEM باندهای 2G و 3G و 4GSkyworks Solutions Inc←
۳۲KTS1688محافظ اضافه ولتاژKinetic Technologies←
۳۳QM11133سوئیچ SP3TQORVO←
۳۴PMK8550بافر کلاکQUALCOMM Incorporated←
۳۵SGM2045-1.80XXDH4Gرگولاتور ولتاژ LDOSG Micro←
۳۶PM8550VEتغذیه (PMU)QUALCOMM Incorporated←
۳۷LN3420ADT2AGترانزیستور MosfetLRC←
۳۸PM8550BHشارژ، اندازه گیر سطح باتری (Fuel Gauge)QUALCOMM Incorporated←
۳۹QM77048Eماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۴۰ST54KNFCSTMicroelectronics←
۴۱WCN7851بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←
۴۲CS35L41Bآمپلی فایر صوتCirrus Logic←
۴۳CS35L41Bآمپلی فایر صوتCirrus Logic←
۴۴H58GG6AK8HX094حافظه RAMSkhynix←
۴۵HL7612WL01کانورتر ولتاژ (DC/DC Voltage Converter)Halo Microelectronics←
۴۶WL2863D28-4-TRرگولاتور ولتاژ LDOWILLSEMI←
۴۷QM12114سوئیچ SP4TQORVO←
۴۸MXD8539Hسوئیچ آنتنMAXSCEND←
۴۹WL2863D28-4-TRرگولاتور ولتاژ LDOWILLSEMI←
۵۰QET7100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۵۱QM13344TR13سوئیچ SPSTQORVO←
۵۲WCD9380Codec صوتQUALCOMM Incorporated←
۵۳QPM6577آمپلی فایر کم نویز (LNA)QUALCOMM Incorporated←
۵۴QM13124Cسوئیچ آنتنQORVO←
۵۵QXM1086ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←
۵۶LN3420ADT2AGترانزیستور MosfetLRC←
۵۷PM8550VSتغذیه (PMU)QUALCOMM Incorporated←
۵۸PM8550VSتغذیه (PMU)QUALCOMM Incorporated←
۵۹PM8550VSتغذیه (PMU)QUALCOMM Incorporated←
۶۰QXM1083ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←
۶۱MXD8723Eسوئیچ آنالوگ SPDTMAXSCEND←
۶۲Snapdragon 8 Gen 2 5G SM8550-ABCPU بخش Application و BasebandQUALCOMM Incorporated←
۶۳QM13344TR13سوئیچ SPSTQORVO←
۶۴NXT4557GUمبدل سطح ولتاژ (Level Shifter/Level Translator)Nexperia←
۶۵SDR735فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←
۶۶PM8008تغذیه دوربینQUALCOMM Incorporated←
۶۷VC7643-63Hپاور آمپلی فایر 3G و 4G و 5GVANCHIP←
