برد شیائومی Civi 3 (135100M9M0A)

135100M9M0A

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

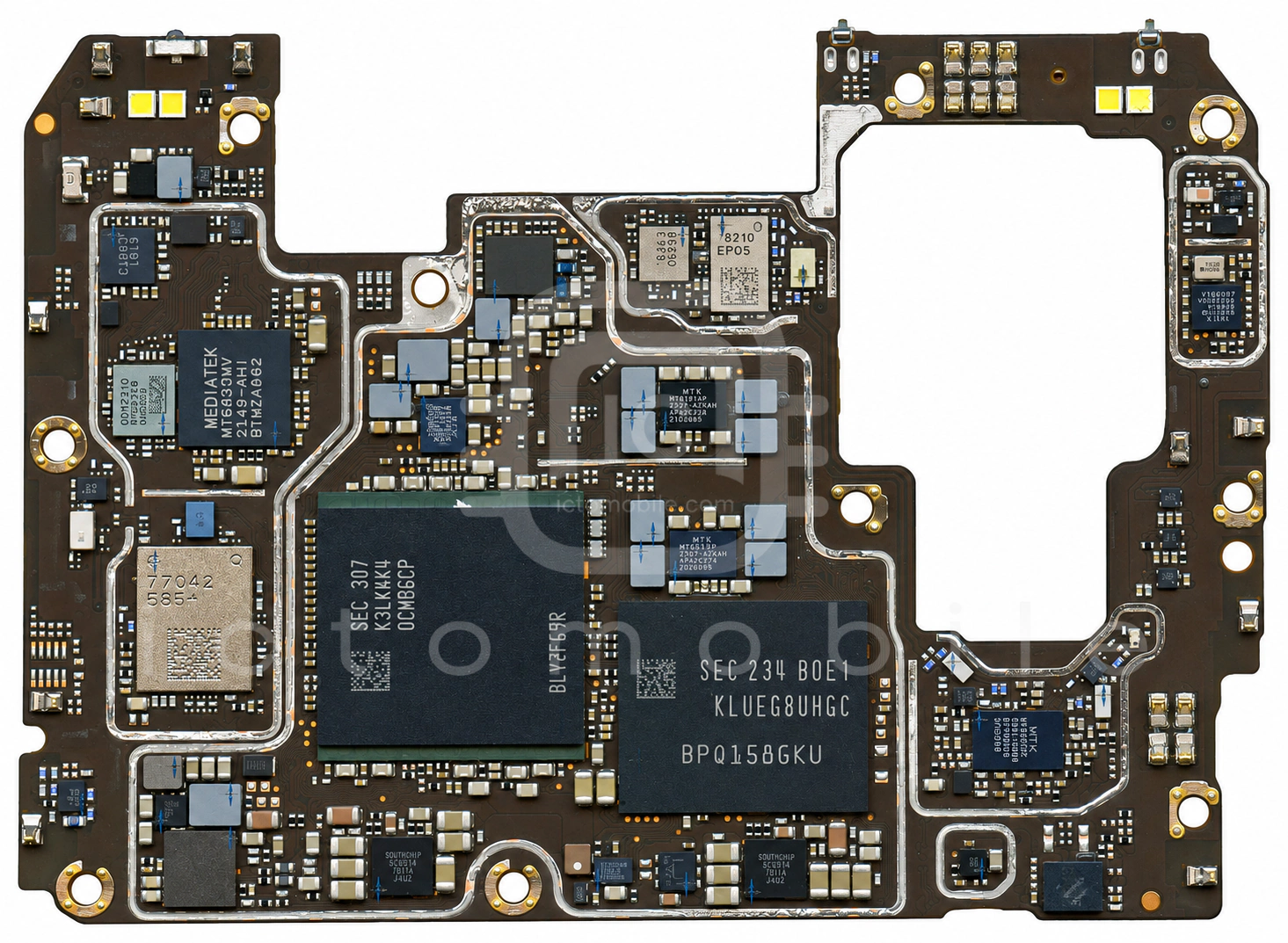

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

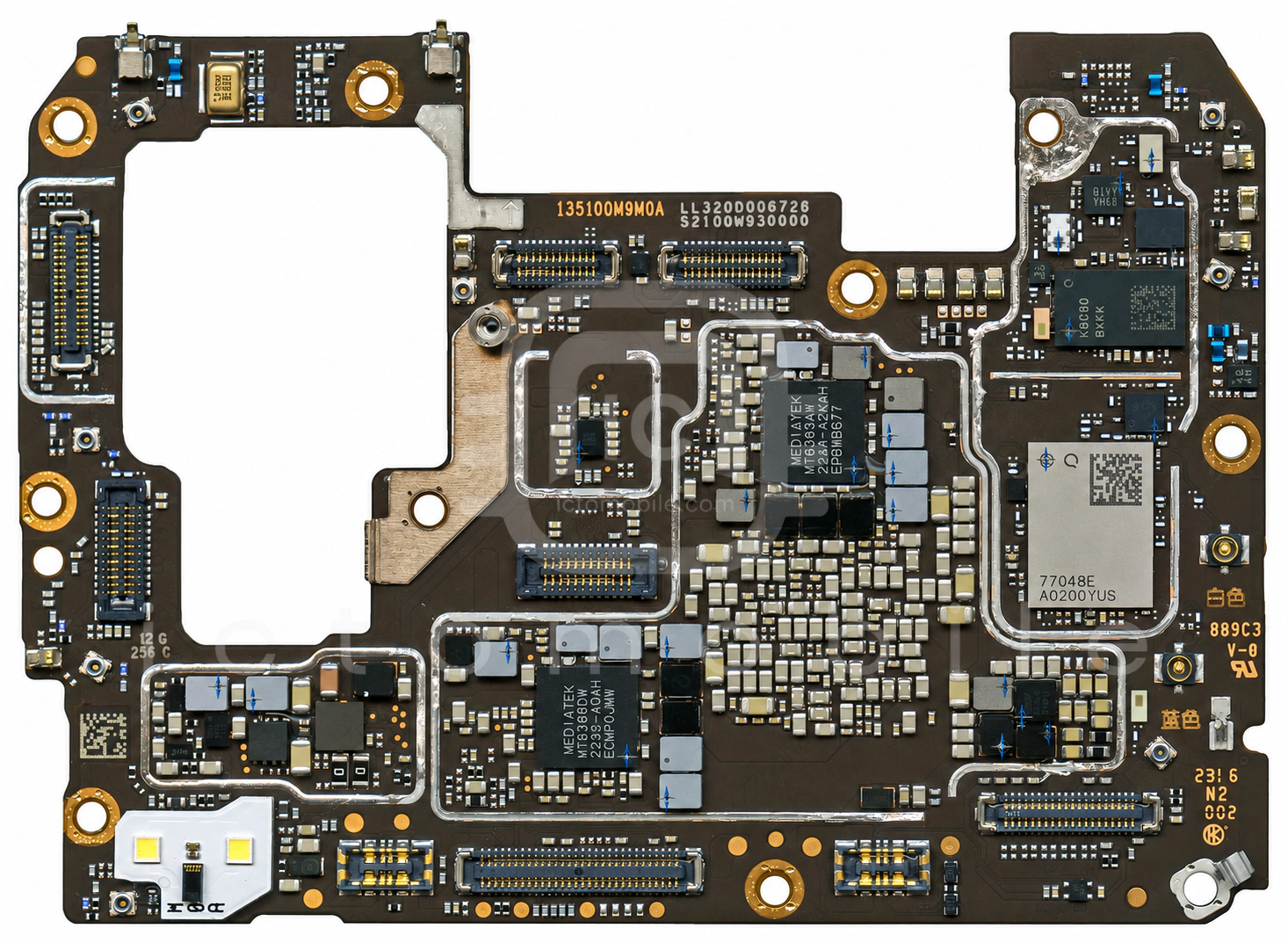

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۴۴ موقعیت از ۴۴ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱QM56030ماژول FEM باندهای 2G و 3G و 4GQORVO←
۲KLUEG8UHGC-B0E1حافظه UFS (هارد)Samsung semiconductor←
۳QM77042ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)QORVO←
۴WL2863D28-4-TRرگولاتور ولتاژ LDOWILLSEMI←
۵WL2863D28-4-TRرگولاتور ولتاژ LDOWILLSEMI←
۶SGM61022XTDE8Gکانورتر ولتاژ (DC/DC Voltage Converter)SG Micro←
۷MT6375Pتغذیه (PMU)Mediatek←
۸K3LK4K40CM-BGCPحافظه RAMSamsung semiconductor←
۹QM66210سوئیچ آنتن DiversityQORVO←
۱۰MT6685HPبافر کلاکMediatek←
۱۱AK09919Cسنسور مغناطیسی قطب نما (Compass)AKM←
۱۲LM3644درایور LED فلاش دوربینTexas Instruments←
۱۳KTB851EVD-ADJ-1-TRکانورتر ولتاژ (DC/DC Voltage Converter)Kinetic Technologies←
۱۴MXD8539Hسوئیچ آنتنMAXSCEND←
۱۵KTD2687EURدرایور LED فلاش دوربینKinetic Technologies←
۱۶MT6691ZNPکانورتر ولتاژ (DC/DC Voltage Converter)Mediatek←
۱۷WL2834CAرگولاتور ولتاژ LDOOmniVision←
۱۸SN110TUK1NFCNXP Semiconductors←
۱۹LN3420ADT2AGترانزیستور MosfetLRC←
۲۰SGM3837YGتغذیه صفحه نمایشSG Micro←
۲۱LSM6DSOسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۲۲MT6191Wسوئیچ آنتنMediatek←
۲۳MT6319IPتغذیه (PMU)Mediatek←
۲۴QM11033Aسوئیچ SP3TQORVO←
۲۵MT6637XPبلوتوث، وای فای (wifi) و GPSMediatek←
۲۶QM13124Cسوئیچ آنتنQORVO←
۲۷QDM2310سوئیچ آنتن DiversityQUALCOMM Incorporated←
۲۸MT6363AWتغذیه (PMU)Mediatek←
۲۹WL2868Cتغذیه دوربینWILLSEMI←
۳۰KTD2687EURدرایور LED فلاش دوربینKinetic Technologies←
۳۱QM78210سوئیچ آنتن DiversityQORVO←
۳۲SGM2051-ADJرگولاتور ولتاژ LDOSG Micro←
۳۳AW8624CSRدرایور ویبراتورAwinic←
۳۴MT6368DWتغذیه (PMU)Mediatek←
۳۵SC8551AشارژSOUTHCHIP←
۳۶AW88261FCRآمپلی فایر صوتAwinic←
۳۷MT6308HPردیاب پوش توان (EPT)Mediatek←
۳۸MXD8548Pتیونر آنتن RFMAXSCEND←
۳۹MT6319APتغذیه (PMU)Mediatek←
۴۰Dimensity 8200 MT6896Z-CZACPU بخش Application و BasebandMediatek←
۴۱QM77048Eماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۴۲SC8551AشارژSOUTHCHIP←
۴۳MT6190MVفرستنده و گیرنده رادیویی (RF Transceiver)Mediatek←
۴۴SGM2045-1.80XXDH4Gرگولاتور ولتاژ LDOSG Micro←
