برد شیائومی Poco X4 Pro

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

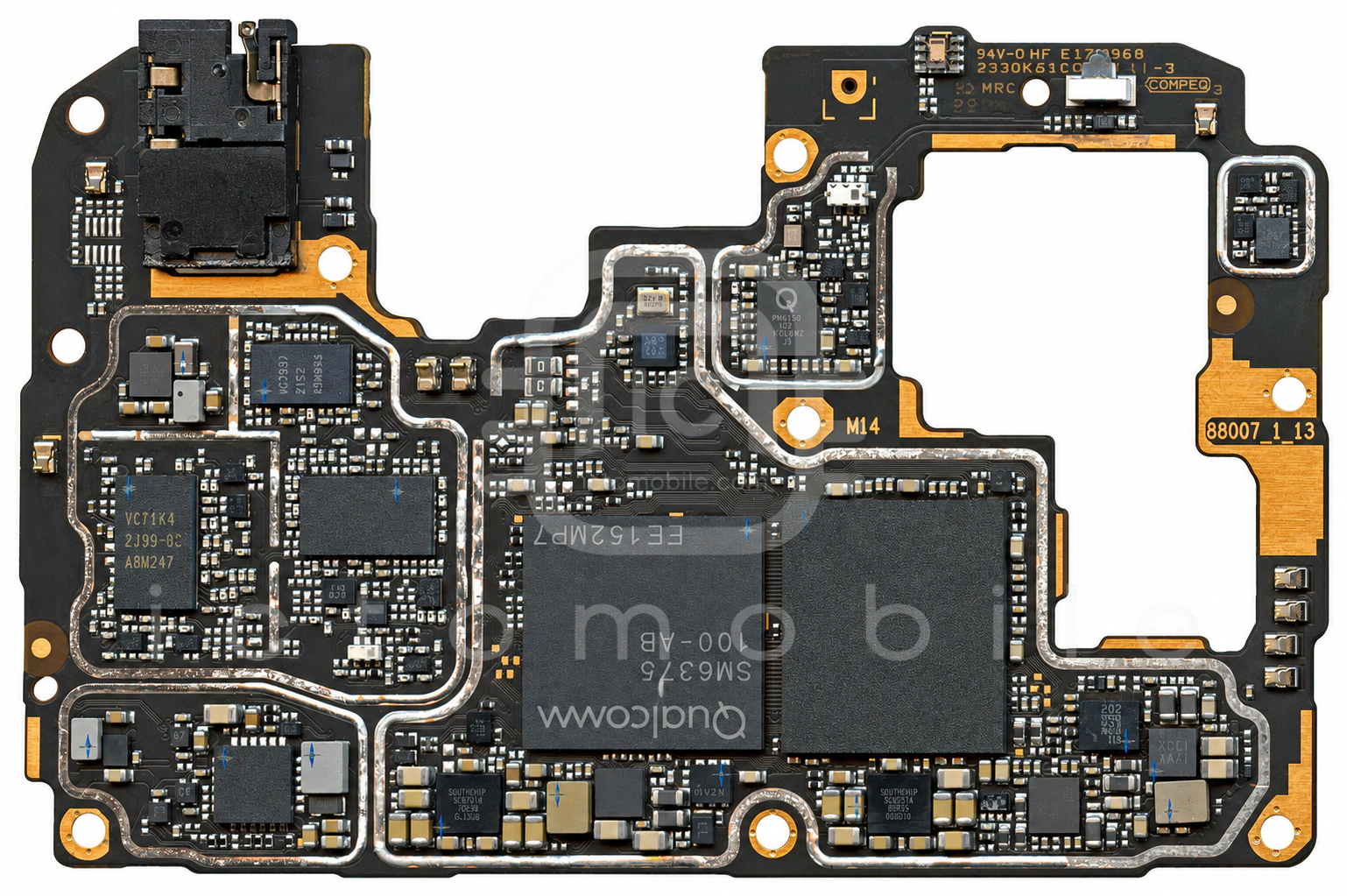

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

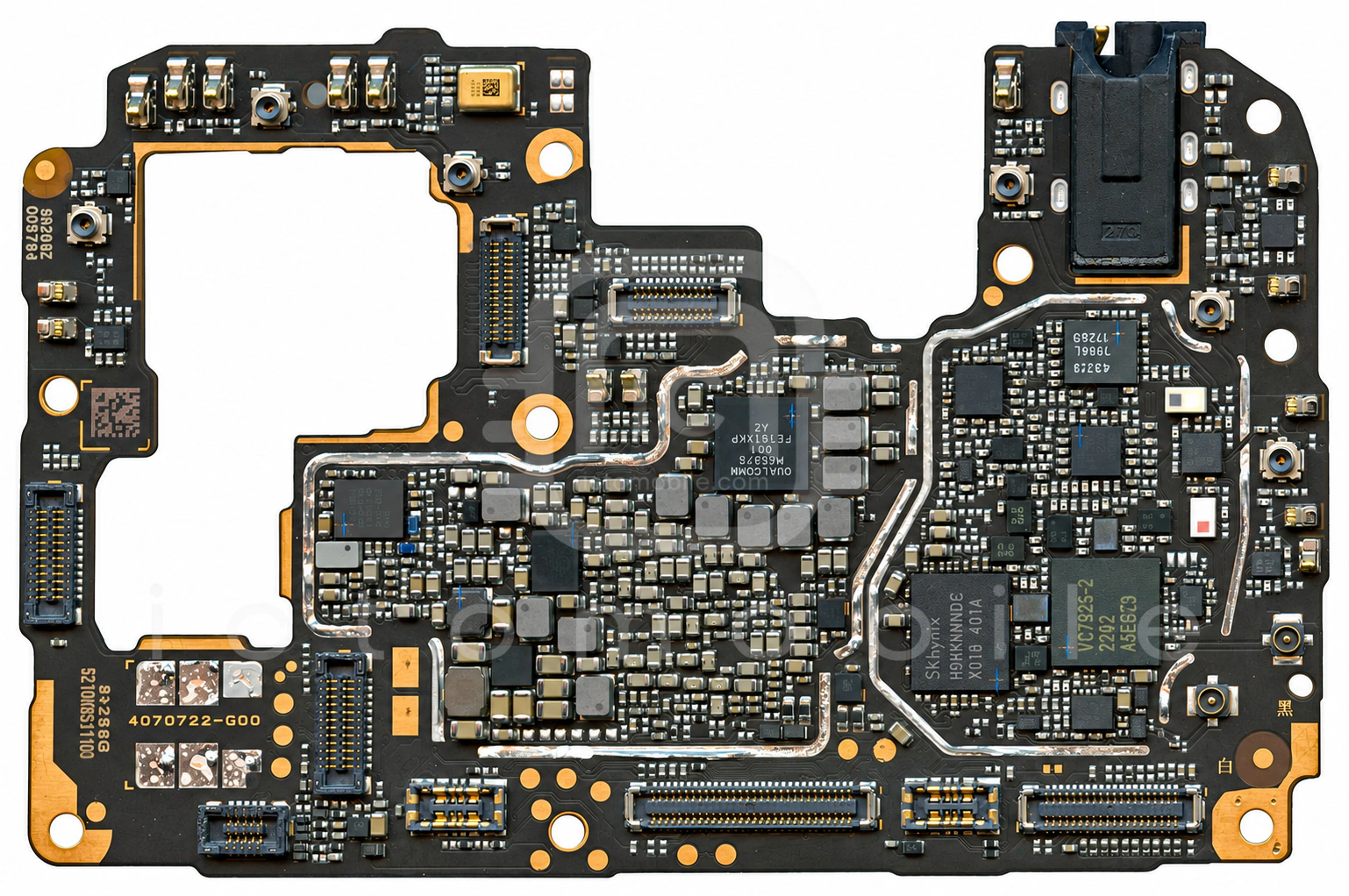

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۵۲ موقعیت از ۵۲ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱HFQSWREUA-434سوئیچ آنتن DiversityMurata←
۲ET51528YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←
۳MXD8548JKCتیونر آنتن RFMAXSCEND←
۴AK09918Cسنسور مغناطیسی قطب نما (Compass)AKM←
۵ET53628YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←
۶MXD8721سوئیچ آنتن بلوتوث و وای فای (wifi)MAXSCEND←
۷VC7643-63Mپاور آمپلی فایر 3G و 4G و 5GVANCHIP←
۸VC7925-21ماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)VANCHIP←
۹QLN5030سوئیچ آنتنQUALCOMM Incorporated←
۱۰H9HQ21AFAMADAR-KEMحافظه uMCP (هارد)Skhynix←
۱۱SM3010Bتغذیه صفحه نمایشSilicon Mitus←
۱۲SN110TB2VNFCNXP Semiconductors←
۱۳ET51518YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←
۱۴VC7643-62پاور آمپلی فایر 3G و 4GVANCHIP←
۱۵Snapdragon 695 5G SM6375CPU بخش Application و BasebandQUALCOMM Incorporated←
۱۶SC8551AشارژSOUTHCHIP←
۱۷ET51530YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←
۱۸ET51530YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←
۱۹SDR735فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←
۲۰SYV690QCCشارژSilergy←
۲۱QLN5030سوئیچ آنتنQUALCOMM Incorporated←
۲۲ET51518YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←
۲۳QET6105APT (Average Power Tracking)QUALCOMM Incorporated←
۲۴WCD9375Codec صوتQUALCOMM Incorporated←
۲۵SX9331IULTRTسنسور GRIP/SARSEMTECH←
۲۶ET51533YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←
۲۷SC8551AشارژSOUTHCHIP←
۲۸VC3727-11سوئیچ آنتن DiversityVANCHIP←
۲۹PM6375تغذیه (PMU)QUALCOMM Incorporated←
۳۰WCN3988بلوتوث، وای فای (wifi) و رادیو FMQUALCOMM Incorporated←
۳۱ET53628YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←
۳۲QM11033Aسوئیچ SP3TQORVO←
۳۳LM36011درایور LED فلاش دوربینTexas Instruments←
۳۴RT1715درایور USB Type-CRichTek←
۳۵AW8624CSRدرایور ویبراتورAwinic←
۳۶LN3420ADT2AGترانزیستور MosfetLRC←
۳۷AW88261FCRآمپلی فایر صوتAwinic←
۳۸KTU1001Aسوئیچ آنالوگKinetic Technologies←
۳۹MXD8625EHسوئیچ آنالوگ SPDTMAXSCEND←
۴۰ET51518YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←
۴۱VC3727-11سوئیچ آنتن DiversityVANCHIP←
۴۲QM13146سوئیچ آنتنQORVO←
۴۳MXD8548JKCتیونر آنتن RFMAXSCEND←
۴۴ET51512YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←
۴۵QET4101ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۴۶AW88261FCRآمپلی فایر صوتAwinic←
۴۷VC7537پاور آمپلی فایر 3G و 4GVANCHIP←
۴۸PMK8003بافر کلاکQUALCOMM Incorporated←
۴۹ET51533YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←
۵۰LSM6DSOسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۵۱PMR735Aتغذیه بخش RFQUALCOMM Incorporated←
۵۲MXD8546Cسوئیچ آنالوگ DPDTMAXSCEND←
