برد شیائومی Poco M5S (LLDM309)

LLDM309

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

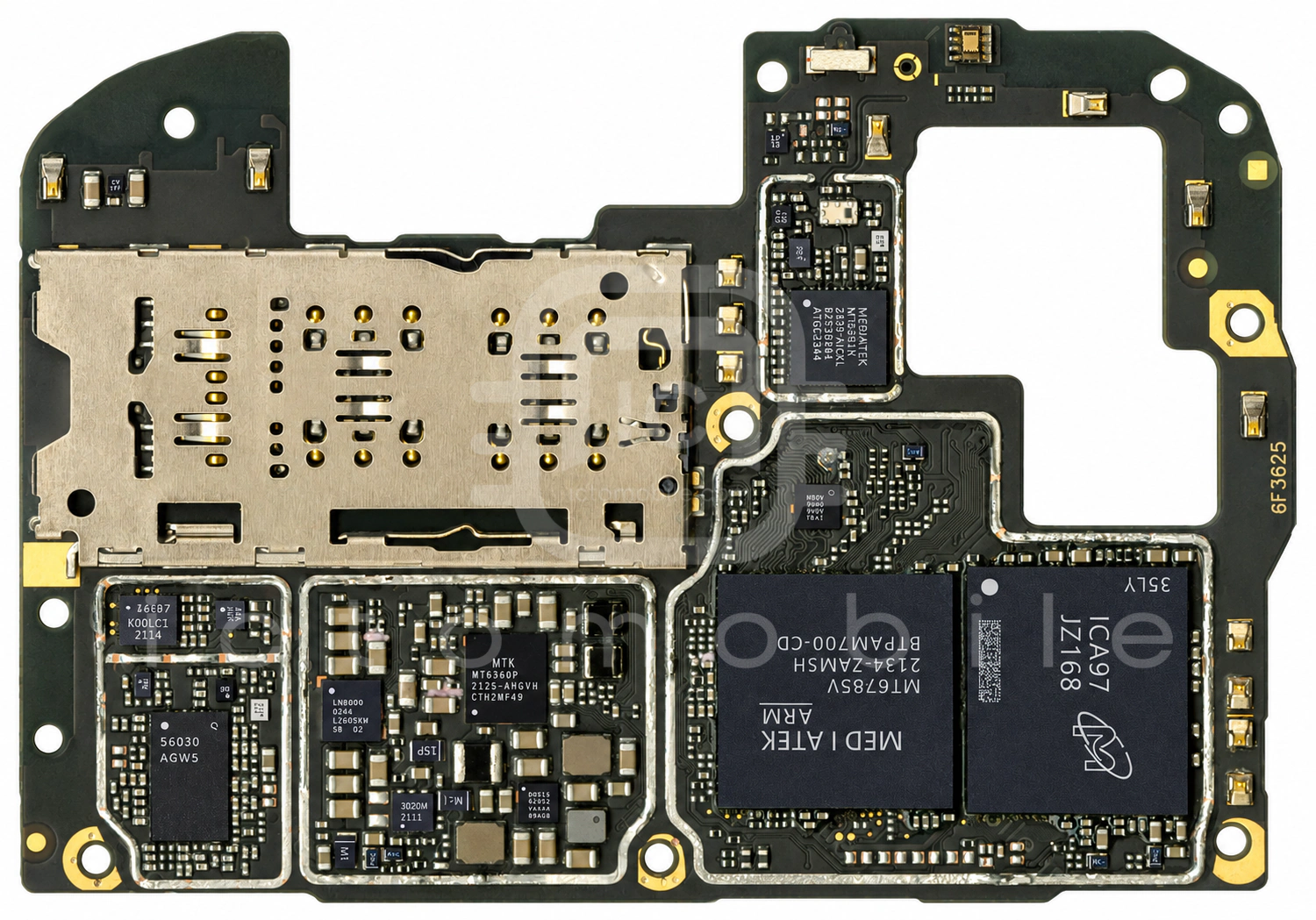

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

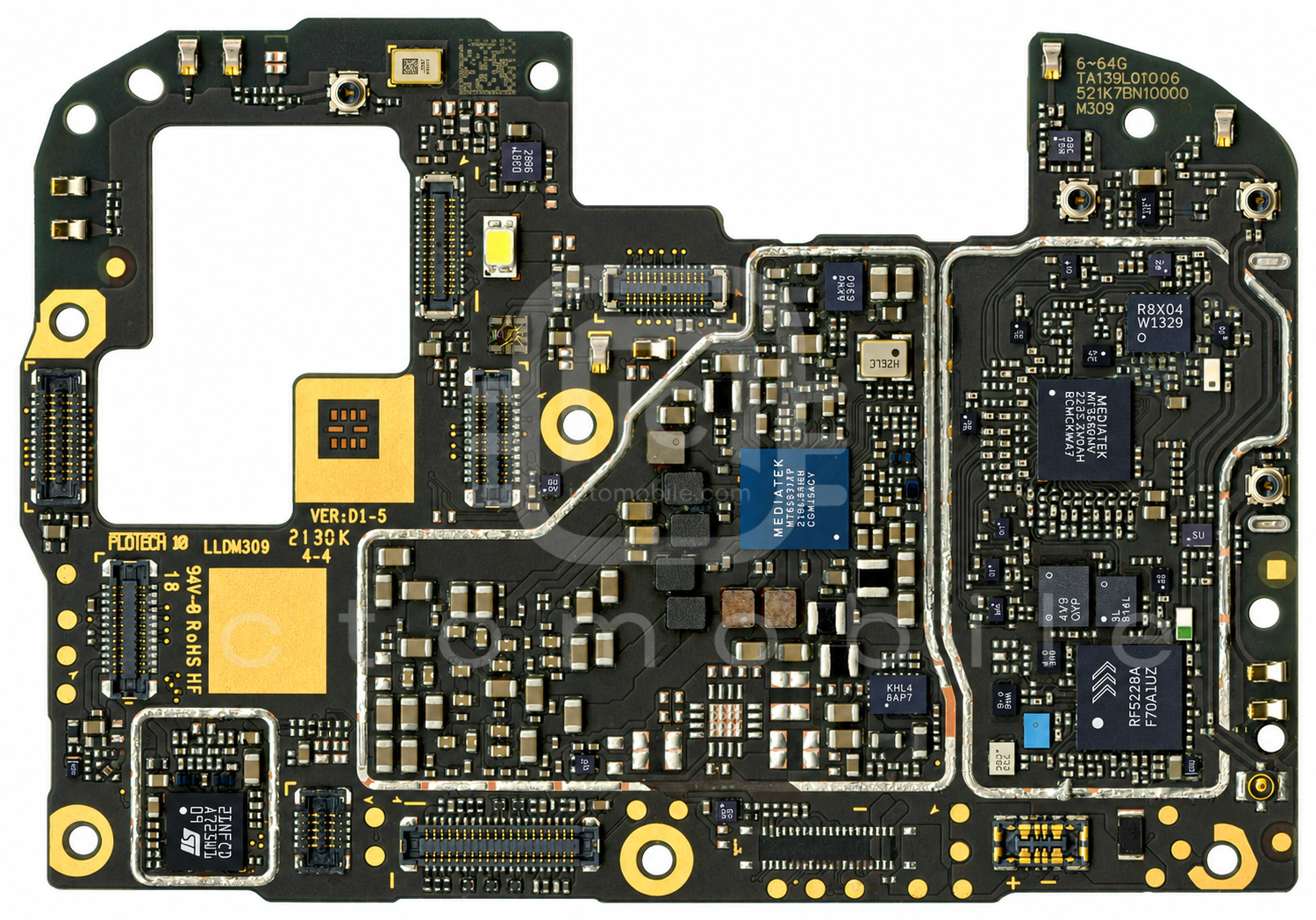

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۲۹ موقعیت از ۲۹ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱SX9325سنسور GRIP/SARSEMTECH←
۲MT6186MVفرستنده و گیرنده رادیویی (RF Transceiver)Mediatek←
۳MT6360Pتغذیه (PMU)Mediatek←
۴S2DOS15X02-6130تغذیه صفحه نمایشSamsung semiconductor←
۵WL2820D30-4رگولاتور ولتاژ LDOWILLSEMI←
۶MediaTek Helio G95 MT6785V-CDCPU بخش Application و BasebandMediatek←
۷AW87359FCRآمپلی فایر صوتAwinic←
۸MXD8543Cتیونر آنتن RFMAXSCEND←
۹LN8000شارژLion Semiconductor←
۱۰QM25008فیلتر RFQORVO←
۱۱AW8622FCRدرایور ویبراتورAwinic←
۱۲MT6359VKPتغذیه (PMU) و Codec صوتMediatek←
۱۳MT29VZZZBD8FQKSM-046 Wحافظه uMCP (هارد)Micron←
۱۴WL2836D28-4رگولاتور ولتاژ LDOWILLSEMI←
۱۵AK09918Cسنسور مغناطیسی قطب نما (Compass)AKM←
۱۶WL2836D18-4رگولاتور ولتاژ LDOWILLSEMI←
۱۷PNM6N30V20MFترانزیستور MosfetPrisemi←
۱۸AW5005DNRفیلتر مسیر GPSAwinic←
۱۹ICM-40607سنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)InvenSense←
۲۰QM26001مالتی پلکسر (MultiPlexer)QORVO←
۲۱MT6631Nبلوتوث، وای فای (wifi) ، رادیو FM و GPSMediatek←
۲۲RF5228Aماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۲۳AW87579FCRآمپلی فایر صوتAwinic←
۲۴QM56030ماژول FEM باندهای 2G و 3G و 4GQORVO←
۲۵WL2836D18-4رگولاتور ولتاژ LDOWILLSEMI←
۲۶SFMR8X0C001سوئیچ آنتن DiversityWISOL←
۲۷ST21NFCDNFCSTMicroelectronics←
۲۸WAS4646Cسوئیچ آنالوگWILLSEMI←
۲۹WL2866Dتغذیه دوربینOmniVision←
