برد شیائومی Poco F3 GT (3510K10M0A)

3510K10M0A

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

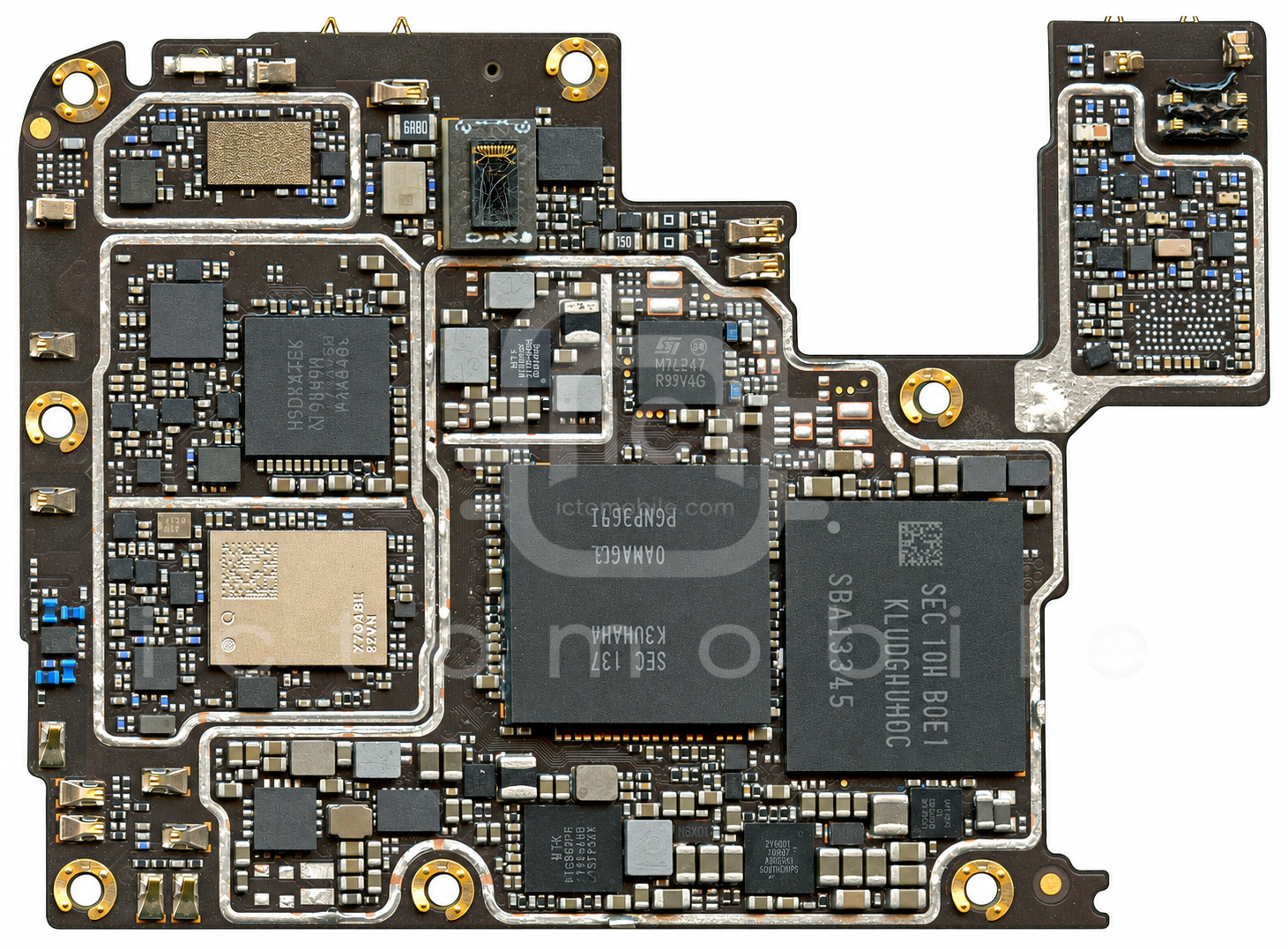

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

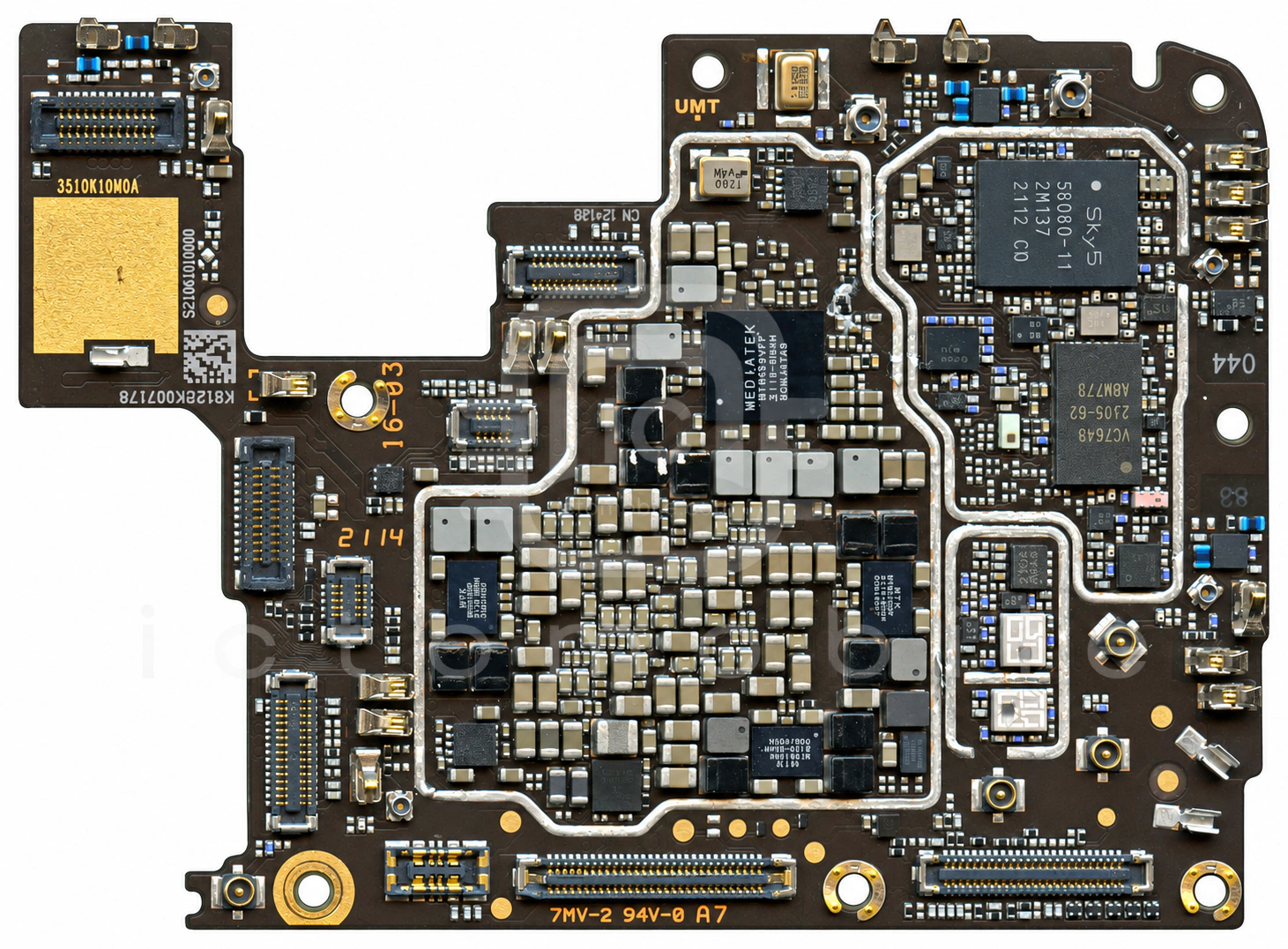

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۴۵ موقعیت از ۴۵ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱WL2866Dتغذیه دوربینOmniVision←
۲CS35L41Bآمپلی فایر صوتCirrus Logic←
۳QM12114سوئیچ SP4TQORVO←
۴MT6360PPتغذیه (PMU)Mediatek←
۵NT50372Sتغذیه صفحه نمایشNovaTek←
۶QM13025سوئیچ SP4TQORVO←
۷QM13146سوئیچ آنتنQORVO←
۸MT6308HPردیاب پوش توان (EPT)Mediatek←
۹MT6315GPتغذیه (PMU)Mediatek←
۱۰MXD8645Hسوئیچ آنتن 5GMAXSCEND←
۱۱ET53618YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←
۱۲SKY58080-11ماژول FEM باندهای 2G و 3G و 4GSkyworks Solutions Inc←
۱۳MT6315BPتغذیه (PMU)Mediatek←
۱۴AW13112DNRسوئیچ آنالوگ SPDTAwinic←
۱۵MT6691OTPکانورتر ولتاژ (DC/DC Voltage Converter)Mediatek←
۱۶Dimensity 1300 MT6893ZCPU بخش Application و BasebandMediatek←
۱۷XMUSB350درایور USBنامعلوم←
۱۸KLUDG4UHDC-B0E1حافظه UFS (هارد)Samsung semiconductor←
۱۹MXD8546Cسوئیچ آنالوگ DPDTMAXSCEND←
۲۰MXD9121UAسوئیچ آنتن DiversityMAXSCEND←
۲۱WL2866Dتغذیه دوربینOmniVision←
۲۲MXD9121UAسوئیچ آنتن DiversityMAXSCEND←
۲۳MT6359VPPتغذیه (PMU) و Codec صوتMediatek←
۲۴MT6315RPتغذیه (PMU)Mediatek←
۲۵SC8551CFFRشارژSOUTHCHIP←
۲۶QM11033Aسوئیچ SP3TQORVO←
۲۷SKY53730-11سوئیچ آنتن DiversitySkyworks Solutions Inc←
۲۸CS35L41Bآمپلی فایر صوتCirrus Logic←
۲۹MXD8645Hسوئیچ آنتن 5GMAXSCEND←
۳۰VC7643-62پاور آمپلی فایر 3G و 4GVANCHIP←
۳۱MXD9121UAسوئیچ آنتن DiversityMAXSCEND←
۳۲PMDXB600UNEترانزیستور MosfetNexperia←
۳۳K3UHAHA0AM-AGCLحافظه RAMSamsung semiconductor←
۳۴QM12114سوئیچ SP4TQORVO←
۳۵MT6190Wفرستنده و گیرنده رادیویی (RF Transceiver)Mediatek←
۳۶QM11033Aسوئیچ SP3TQORVO←
۳۷MT6691SVPکانورتر ولتاژ (DC/DC Voltage Converter)Mediatek←
۳۸QM77048Eماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۳۹QM13124Cسوئیچ آنتنQORVO←
۴۰LSM6DSOسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۴۱AW2028HFCRدرایور RGB LEDAwinic←
۴۲AW8697FCRدرایور ویبراتورAwinic←
۴۳MT6680Pرگولاتور ولتاژ LDOMediatek←
۴۴ST54HNFCSTMicroelectronics←
۴۵SKY58258-21ماژول FEM باندهای 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)Skyworks Solutions Inc←
