برد شیائومی Poco X5

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

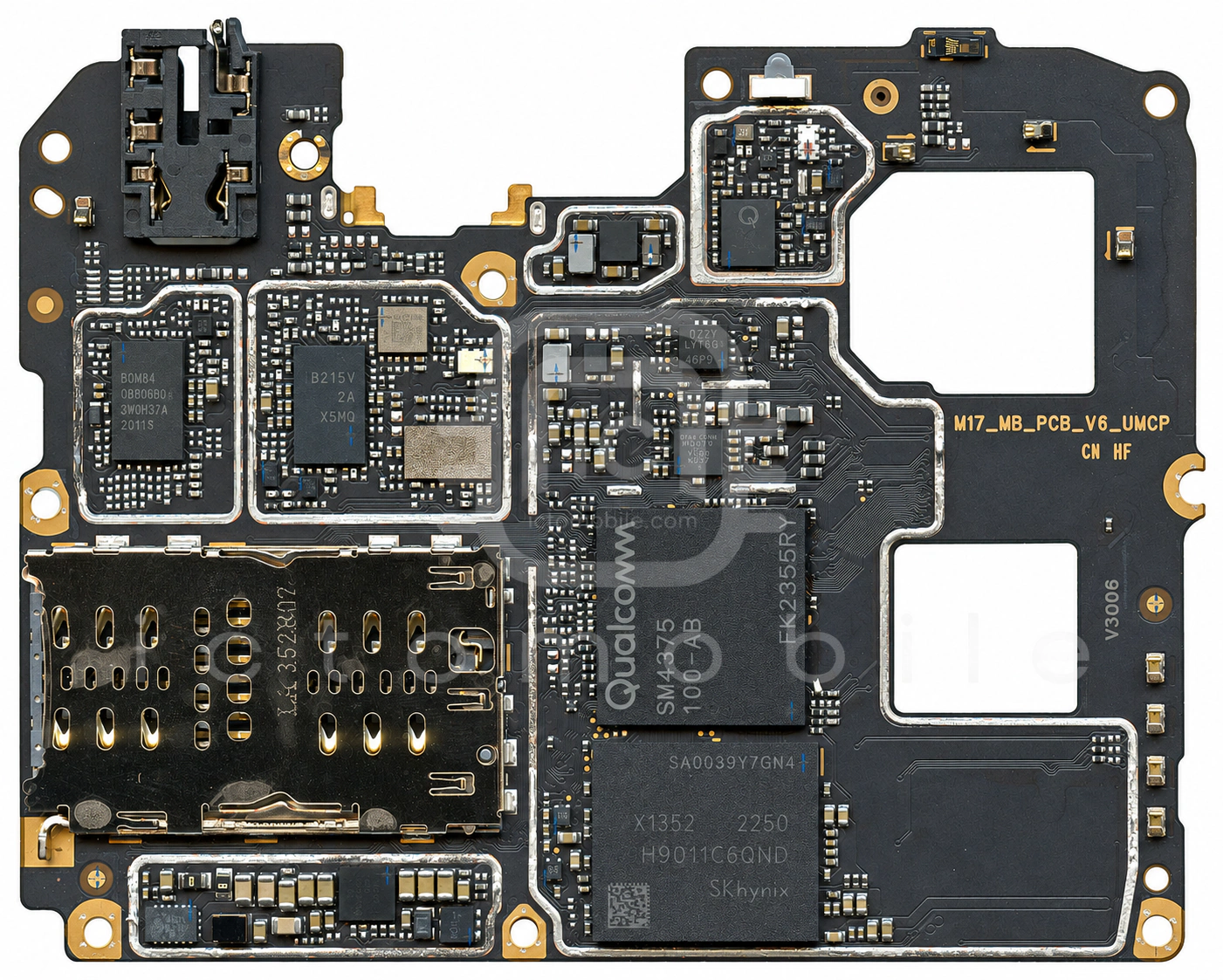

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

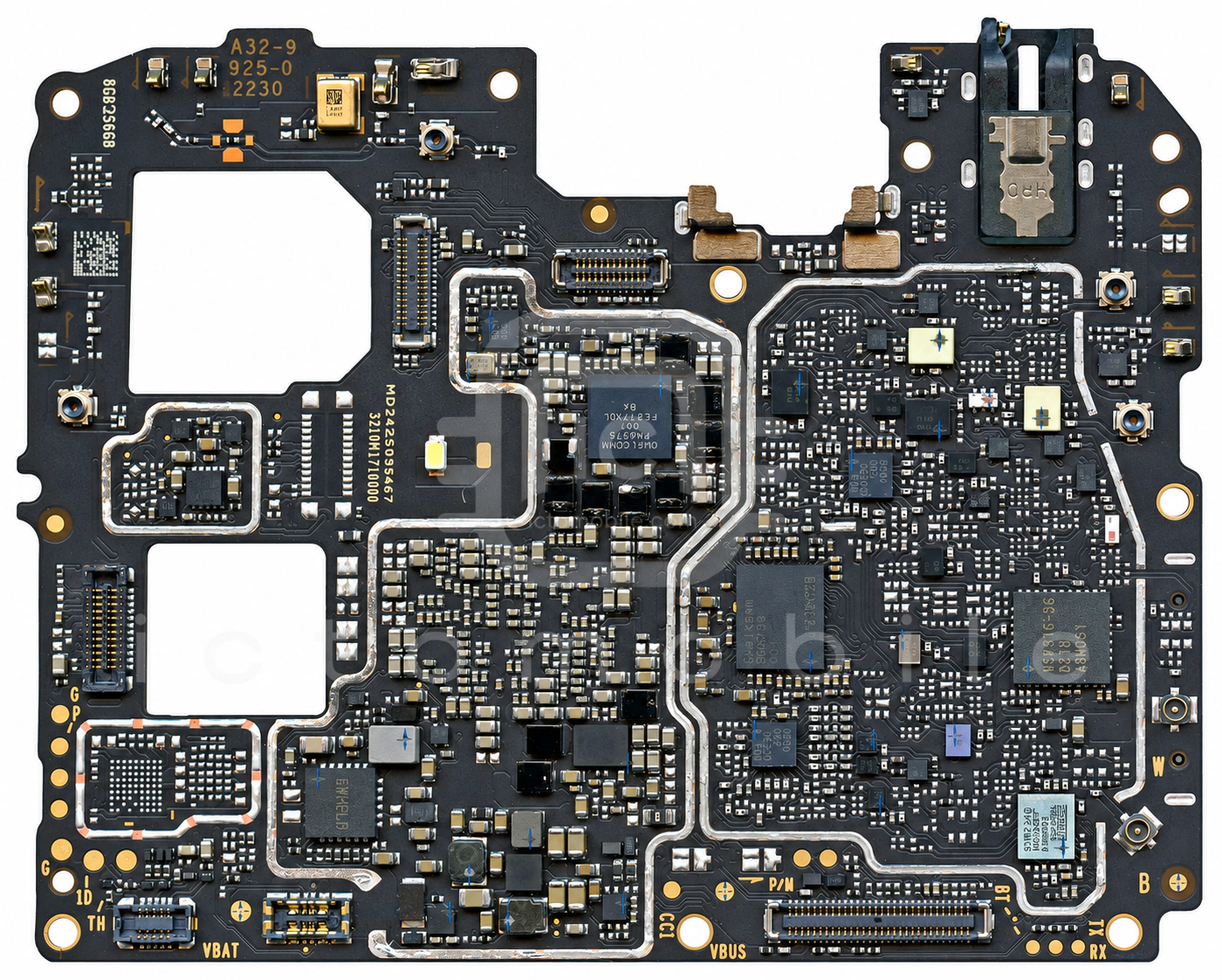

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۳۸ موقعیت از ۳۸ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱WL2866Dتغذیه دوربینOmniVision←
۲ET51518YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←
۳LN3420ADT2AGترانزیستور MosfetLRC←
۴ET51530YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←
۵QPM6477پاور آمپلی فایر 5GQORVO←
۶QET6105APT (Average Power Tracking)QUALCOMM Incorporated←
۷Snapdragon 695 5G SM6375CPU بخش Application و BasebandQUALCOMM Incorporated←
۸RR88643-21Eماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)RADROCK←
۹WCN3988بلوتوث، وای فای (wifi) و رادیو FMQUALCOMM Incorporated←
۱۰SAPRY1G74BA0B0Aفیلتر RFMurata←
۱۱QLN5030سوئیچ آنتنQUALCOMM Incorporated←
۱۲QET4101ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۱۳WCD9370Codec صوتQUALCOMM Incorporated←
۱۴ET51530YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←
۱۵SDR735فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←
۱۶SIA8159FRآمپلی فایر صوتVishay Siliconix←
۱۷SAPRY1G74BA0B0Aفیلتر RFMurata←
۱۸PM6375تغذیه (PMU)QUALCOMM Incorporated←
۱۹QDM2310سوئیچ آنتن DiversityQUALCOMM Incorporated←
۲۰SM3010Bتغذیه صفحه نمایشSilicon Mitus←
۲۱TP2012تریپلکسر (Triplexer)ACX←
۲۲ET51533YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←
۲۳H9QT0G6CN6X146حافظه uMCP (هارد)Skhynix←
۲۴ET51530YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←
۲۵LN8000شارژLion Semiconductor←
۲۶RT1715درایور USB Type-CRichTek←
۲۷QLN5030سوئیچ آنتنQUALCOMM Incorporated←
۲۸MXD8548HKCتیونر آنتن RFMAXSCEND←
۲۹SY6970DQCQشارژSilergy←
۳۰VC7916-36ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)VANCHIP←
۳۱QDM6577سوئیچ آنتن 5GQUALCOMM Incorporated←
۳۲VC7643-81پاور آمپلی فایر 3G و 4G و 5GVANCHIP←
۳۳SM5602درایور USBSilicon Mitus←
۳۴PMR735Aتغذیه بخش RFQUALCOMM Incorporated←
۳۵BMI220سنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)Bosch←
۳۶MXD8723Eسوئیچ آنالوگ SPDTMAXSCEND←
۳۷PMK8003بافر کلاکQUALCOMM Incorporated←
۳۸ET51528YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←
