برد شیائومی Redmi Note 13 5G (AN6752)

AN6752

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

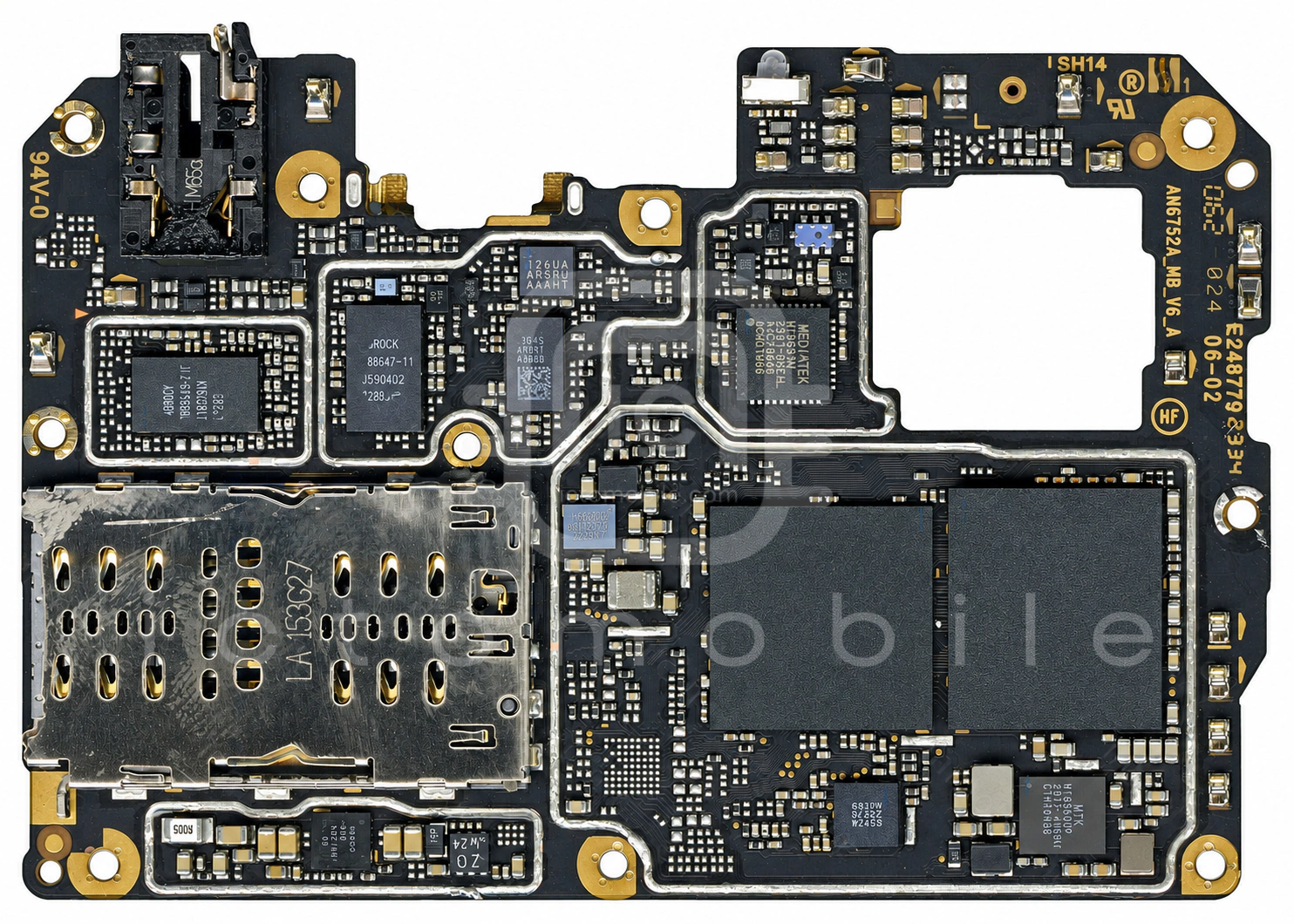

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

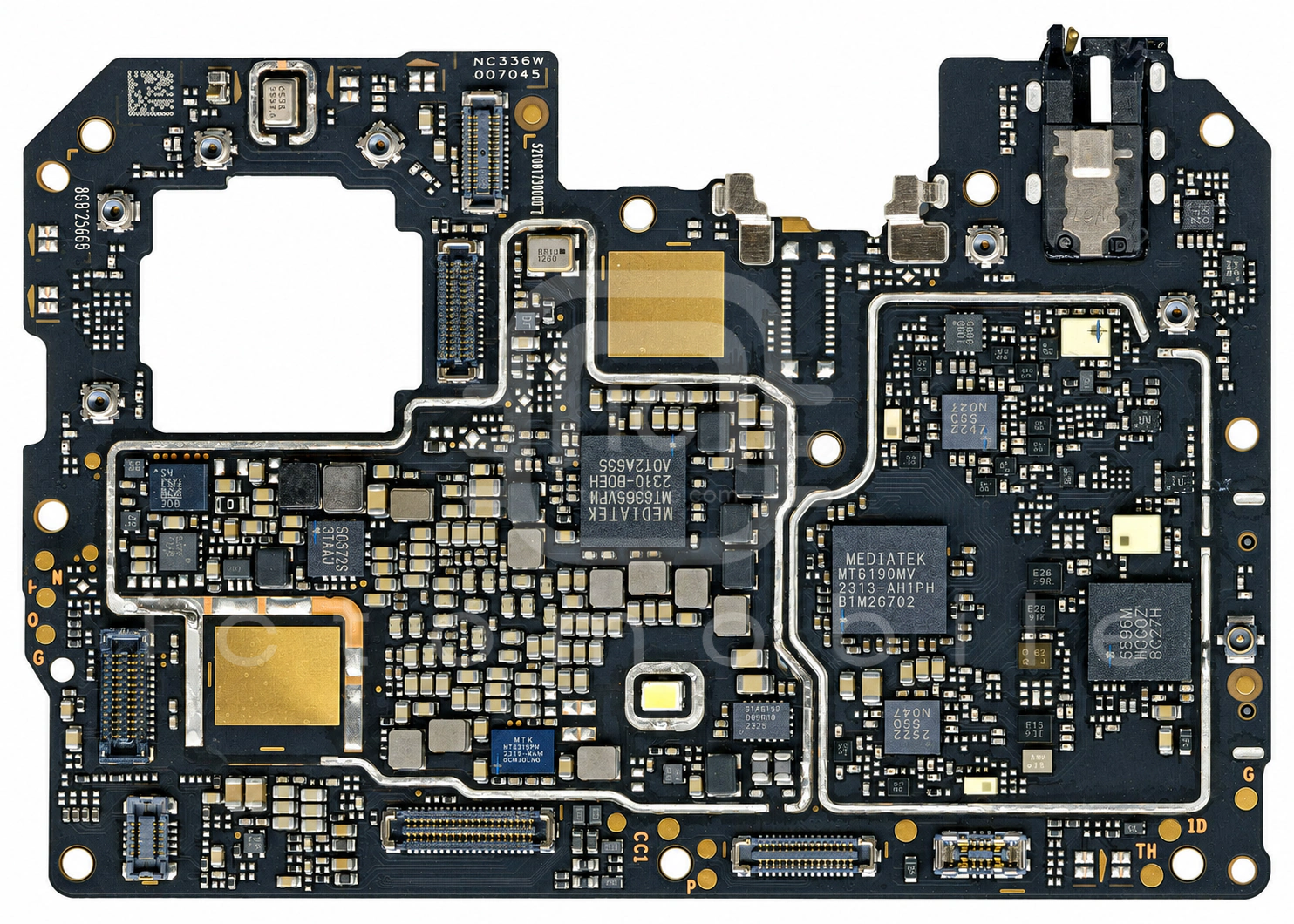

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۳۱ موقعیت از ۳۱ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱MXD9126UAسوئیچ آنتن 5GMAXSCEND←
۲MXD9961Sماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)MAXSCEND←
۳WL2836D18-4رگولاتور ولتاژ LDOWILLSEMI←
۴MT6382درایور تصویر LCDMediatek←
۵MXD8548GKCتیونر آنتن RFMAXSCEND←
۶VC3725آمپلی فایر کم نویز (LNA)VANCHIP←
۷MXD8543Cتیونر آنتن RFMAXSCEND←
۸RR88647-11پاور آمپلی فایر 3G و 4G و 5GRADROCK←
۹PMPB07R3ENترانزیستور MosfetNexperia←
۱۰MT6365VPWتغذیه (PMU)Mediatek←
۱۱VC3725آمپلی فایر کم نویز (LNA)VANCHIP←
۱۲ET51530YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←
۱۳MT6308Pردیاب پوش توان (EPT)Mediatek←
۱۴LN8000شارژLion Semiconductor←
۱۵Dimensity 6080 MT6833GPCPU بخش Application و BasebandMediatek←
۱۶WL2836D18-4رگولاتور ولتاژ LDOWILLSEMI←
۱۷ET51528YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←
۱۸MT6631Nبلوتوث، وای فای (wifi) ، رادیو FM و GPSMediatek←
۱۹MT6315NPتغذیه (PMU)Mediatek←
۲۰NT50372Sتغذیه صفحه نمایشNovaTek←
۲۱NZ5596Mماژول FEM باندهای 2G و 3G و 4GLansus←
۲۲RR88643-21Eماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)RADROCK←
۲۳MT6360UPتغذیه و شارژMediatek←
۲۴SIA8159FRآمپلی فایر صوتVishay Siliconix←
۲۵KM8F9001JM-B813حافظه uMCP (هارد)Samsung semiconductor←
۲۶MT6190MVفرستنده و گیرنده رادیویی (RF Transceiver)Mediatek←
۲۷ET51512YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←
۲۸MXD8680Sسوئیچ آنتن DiversityMAXSCEND←
۲۹WL2810D28-4رگولاتور ولتاژ LDOWILLSEMI←
۳۰WL2866Dتغذیه دوربینOmniVision←
۳۱LSM6DSOXسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
