برد شیائومی Redmi Note 9 Pro (3510J17M0A)

3510J17M0A

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

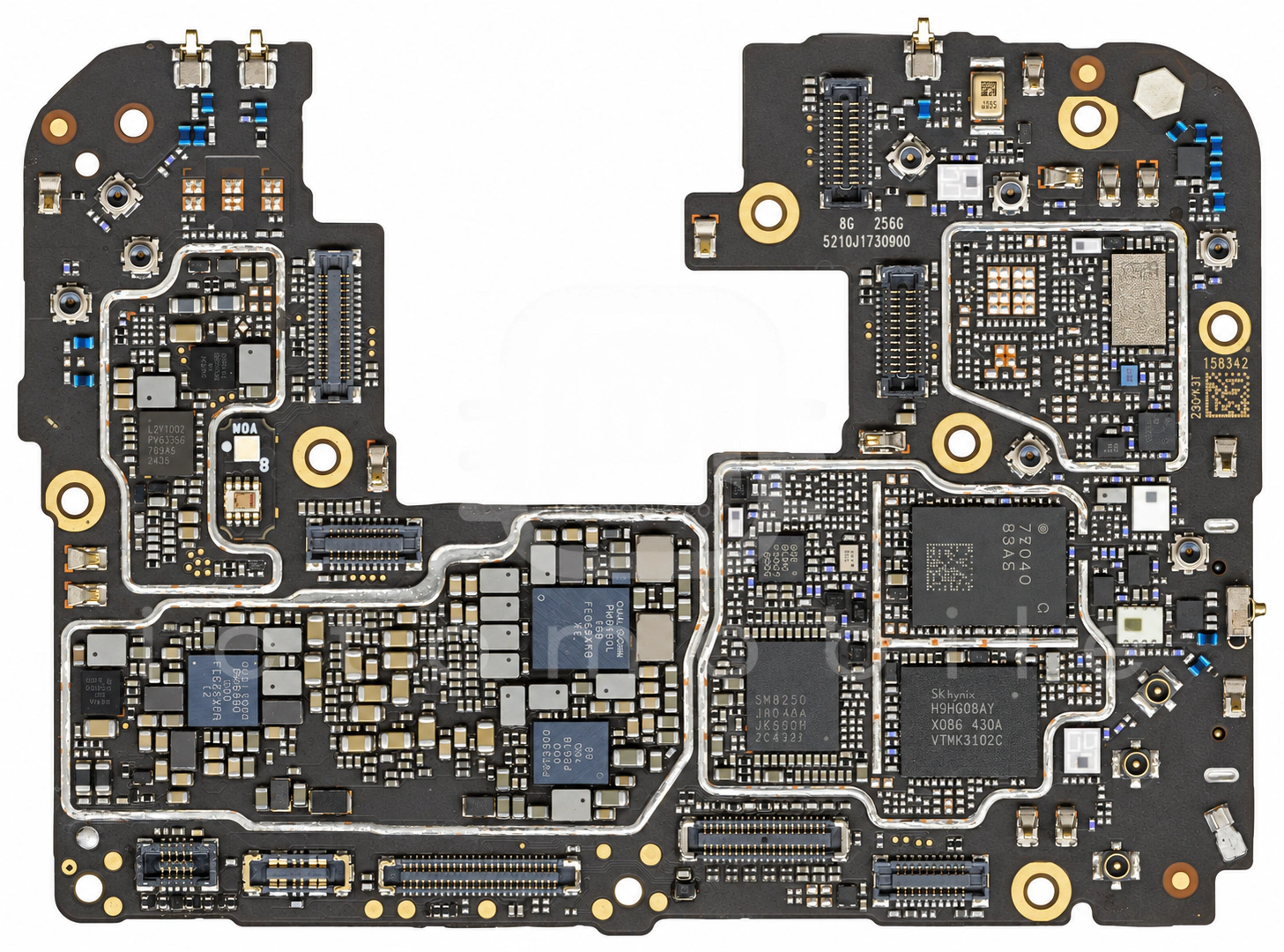

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

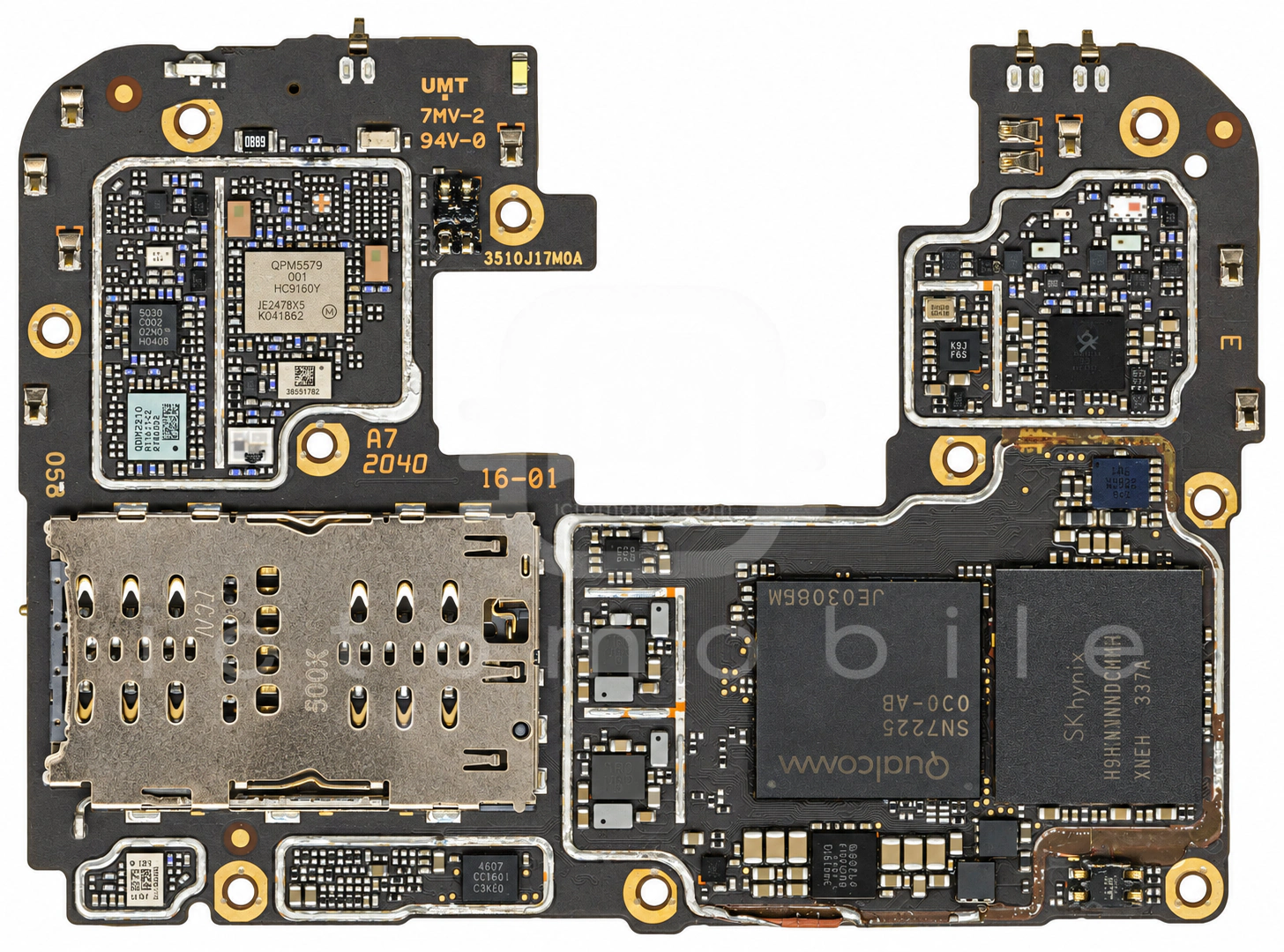

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۳۳ موقعیت از ۳۳ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱PM6150Lتغذیه (PMU)QUALCOMM Incorporated←
۲DMT35M4LFDFترانزیستور MosfetDIODES←
۳AW8624CSRدرایور ویبراتورAwinic←
۴QM77040ماژول FEM باندهای 2G و 3G و 4GQORVO←
۵ICM-40607سنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)InvenSense←
۶QDM5579سوئیچ آنتن 5GQUALCOMM Incorporated←
۷QPM5579ماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)QUALCOMM Incorporated←
۸QDM2310سوئیچ آنتن DiversityQUALCOMM Incorporated←
۹DMN3020UFDFترانزیستور MosfetDIODES←
۱۰PMK8003بافر کلاکQUALCOMM Incorporated←
۱۱QET5100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۱۲SKY78190-31ماژول FEM باندهای 2G و 3G و 4GSkyworks Solutions Inc←
۱۳QDM5579سوئیچ آنتن 5GQUALCOMM Incorporated←
۱۴QPM5541ماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۱۵CS35L41Lآمپلی فایر صوتCirrus Logic←
۱۶QLN5030سوئیچ آنتنQUALCOMM Incorporated←
۱۷KM8V8001JM-B813حافظه uMCP (هارد)Samsung semiconductor←
۱۸PM6350تغذیه (PMU)QUALCOMM Incorporated←
۱۹SN100TNFCNXP Semiconductors←
۲۰XM1901AWSCرگولاتور ولتاژ LDOنامعلوم←
۲۱QET5100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۲۲QM13144سوئیچ SP4TQORVO←
۲۳Snapdragon 750G 5G SM7225CPU بخش Application و BasebandQUALCOMM Incorporated←
۲۴SMB1395شارژ، اندازه گیر سطح باتری (Fuel Gauge)QUALCOMM Incorporated←
۲۵QM13144سوئیچ SP4TQORVO←
۲۶SDR735فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←
۲۷PM8008تغذیه دوربینQUALCOMM Incorporated←
۲۸CS35L41Lآمپلی فایر صوتCirrus Logic←
۲۹WCN3991بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←
۳۰QM11033Aسوئیچ SP3TQORVO←
۳۱QLN5030سوئیچ آنتنQUALCOMM Incorporated←
۳۲WCD9375Codec صوتQUALCOMM Incorporated←
۳۳PM7250Bتغذیه (PMU)QUALCOMM Incorporated←
