برد سامسونگ S21 Ultra 5G (SM-G998U)

SM-G998U

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

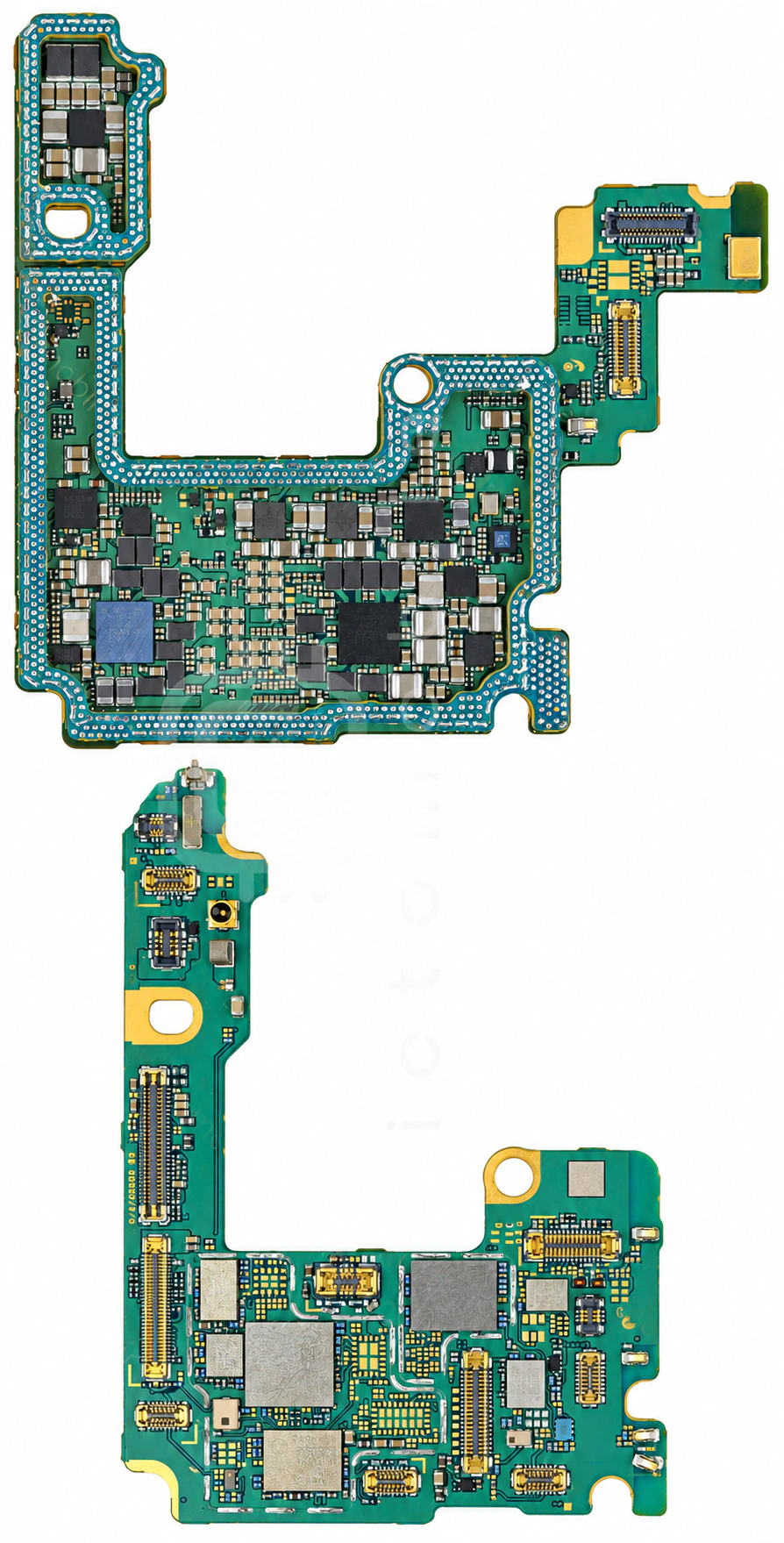

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

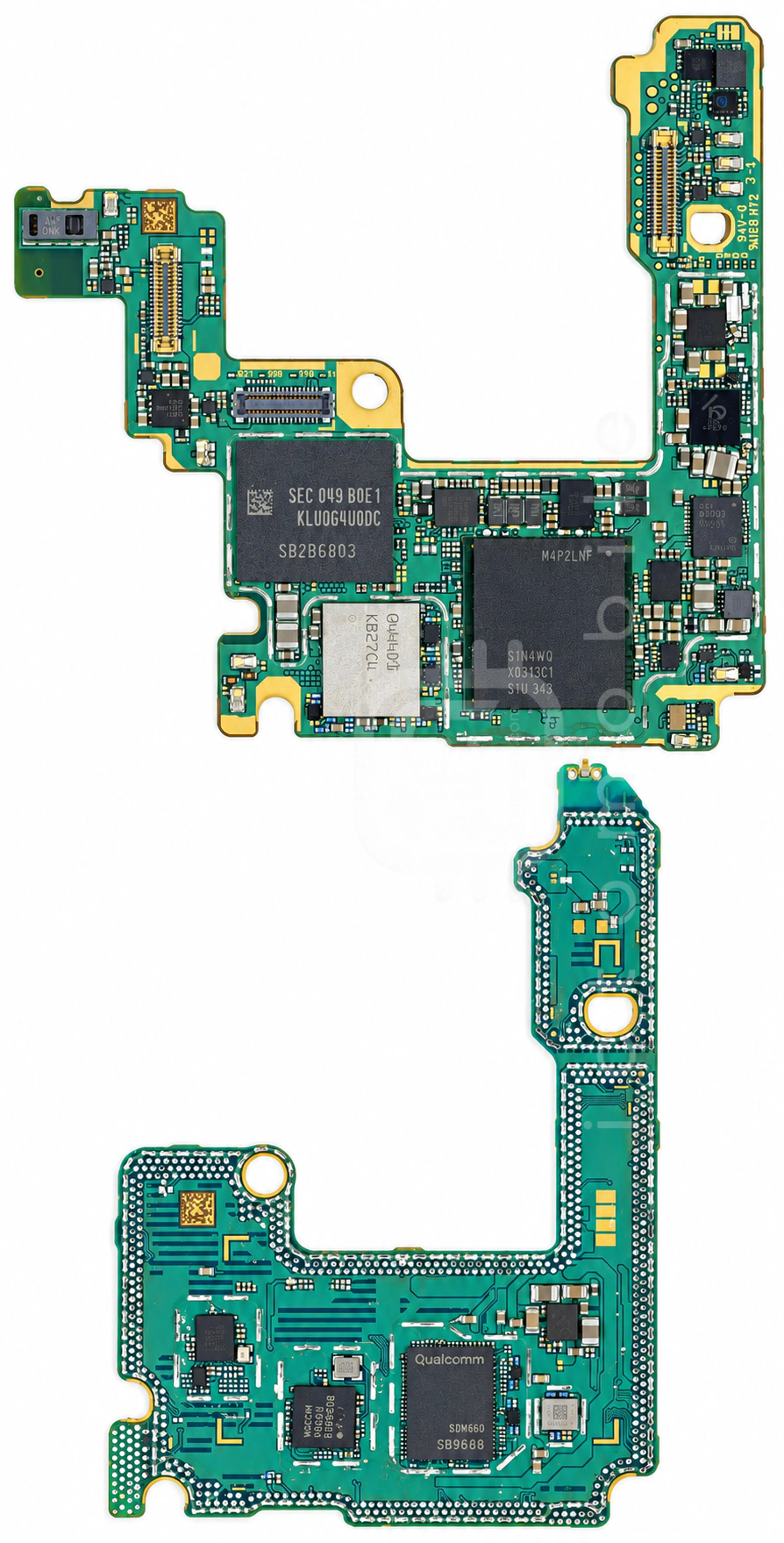

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۵۴ موقعیت از ۵۴ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱SM3080تغذیه صفحه نمایشSilicon Mitus←
۲KLUDG4UHDC-B0E1حافظه UFS (هارد)Samsung semiconductor←
۳SWB-E53بلوتوث و وای فای (BT & WIFI)Broadcom←
۴STM32G071E8YمیکروکنترلرSTMicroelectronics←
۵FPF3188AUCXمحافظ اضافه ولتاژON Semiconductor←
۶AP7341D-28FS4-7Rرگولاتور ولتاژ LDODIODES←
۷LSM6DSOسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۸PMR735Aتغذیه بخش RFQUALCOMM Incorporated←
۹S2MPB02تغذیه (PMU)Samsung semiconductor←
۱۰SDR868فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←
۱۱NCP59744تغذیه (PMU)ON Semiconductor←
۱۲K3LK4K40CM-BGCPحافظه RAMSamsung semiconductor←
۱۳Snapdragon 888 5G SM8350CPU بخش Application و BasebandQUALCOMM Incorporated←
۱۴QET5100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۱۵SYU808DQCکانورتر ولتاژ (DC/DC Voltage Converter)Samsung semiconductor←
۱۶W9020درایور S PenWACOM←
۱۷CS40L25درایور ویبراتورCirrus Logic←
۱۸QDM4820آمپلی فایر کم نویز (LNA)QUALCOMM Incorporated←
۱۹SN110UV3NFC + eSIMNXP Semiconductors←
۲۰AP7341D-28FS4-7Rرگولاتور ولتاژ LDODIODES←
۲۱BGAU1A10آمپلی فایر کم نویز (LNA)Infineon←
۲۲GPS1502Lآمپلی فایر GPSInfineon←
۲۳PMK8350بافر کلاکQUALCOMM Incorporated←
۲۴SR100TUK-B22BAUltra Wideband (UWB)NXP Semiconductors←
۲۵QPM5825ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)QUALCOMM Incorporated←
۲۶SKY77365-11پاور آمپلی فایر GSMSkyworks Solutions Inc←
۲۷SAFFB2G45MA0F3Kفیلتر مسیر آنتن بلوتوث و وای فای (wifi)Murata←
۲۸AFEM-9146ماژول FEM باندهای 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)Avago←
۲۹MAX77705Cدرایور USB، شارژ، درایور LED فلاش دوربین و درایور ویبراتورMaxim←
۳۰SAFFB2G45MA0F3Kفیلتر مسیر آنتن بلوتوث و وای فای (wifi)Murata←
۳۱SMR526فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←
۳۲PM8350Cتغذیه (PMU)QUALCOMM Incorporated←
۳۳CS35L40آمپلی فایر صوتCirrus Logic←
۳۴QM78217ماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)QUALCOMM Incorporated←
۳۵P9320Sشارژ بی سیمIDT - Integrated Device Technology←
۳۶DG2730DNسوئیچ آنالوگ DPDTVishay Siliconix←
۳۷ET51530YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←
۳۸1J1ماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)Murata←
۳۹BGAU1A10آمپلی فایر کم نویز (LNA)Infineon←
۴۰ET51533YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←
۴۱CS35L40آمپلی فایر صوتCirrus Logic←
۴۲QET5100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۴۳ET51518YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←
۴۴S3K250AFDV-MF35میکروکنترلرSamsung semiconductor←
۴۵AK09918Cسنسور مغناطیسی قطب نما (Compass)AKM←
۴۶PCA9468B3شارژNXP Semiconductors←
۴۷QDM5872آمپلی فایر کم نویز (LNA)QUALCOMM Incorporated←
۴۸PM8350تغذیه (PMU)QUALCOMM Incorporated←
۴۹PMR735Bتغذیه بخش RFQUALCOMM Incorporated←
۵۰MXD8646Sسوئیچ آنالوگ DPDTMAXSCEND←
۵۱LPS22HHسنسور فشار جو (Barometer)STMicroelectronics←
۵۲QM78105سوئیچ آنتن DiversityQUALCOMM Incorporated←
۵۳QET5100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۵۴AP7340D-33FS4-7رگولاتور ولتاژ LDODIODES←
