برد سامسونگ A53 5G (SM-A536E)

SM-A536E

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

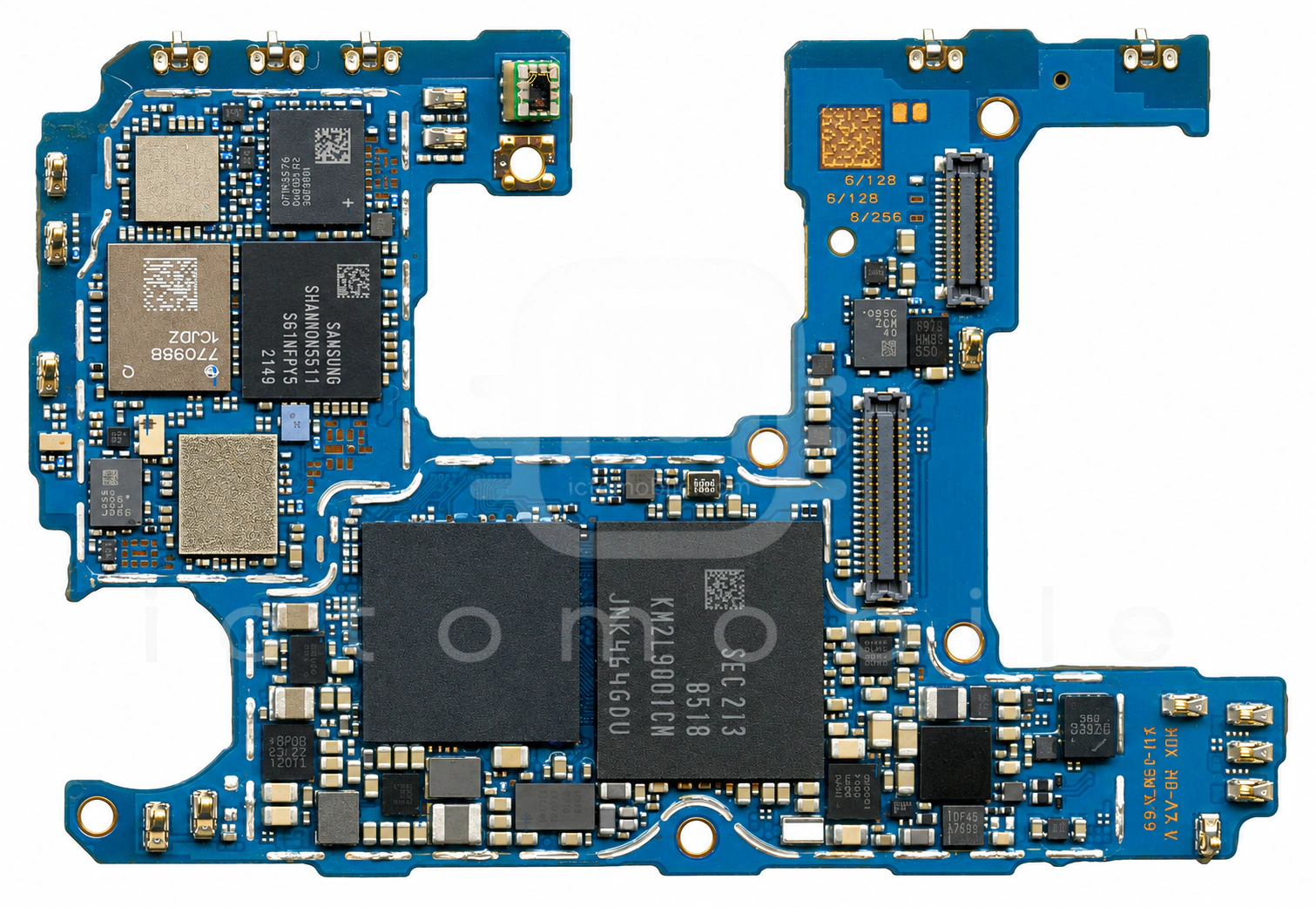

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

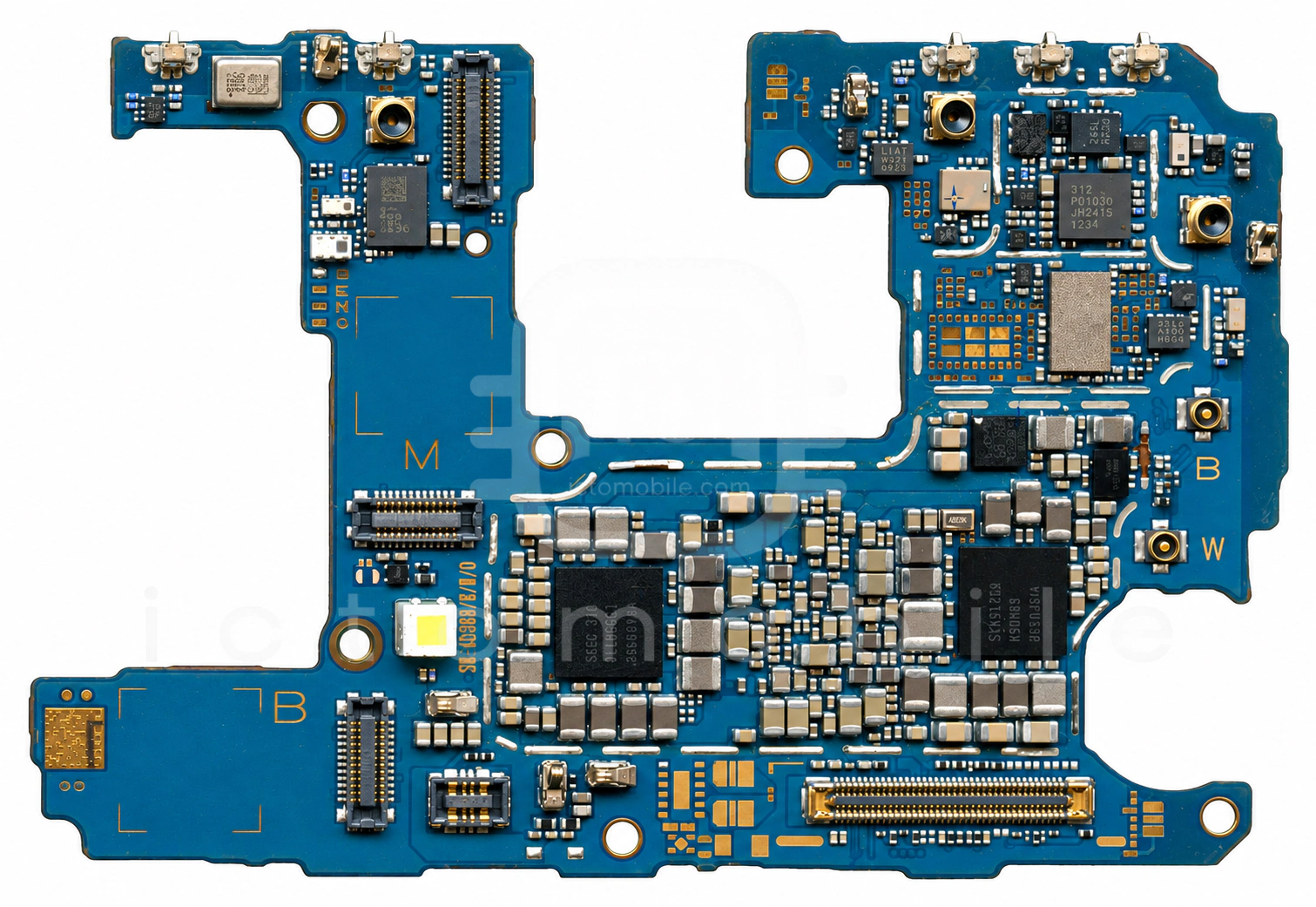

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۳۰ موقعیت از ۳۰ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱S2MPU13X01تغذیه (PMU)Samsung semiconductor←
۲QPA5580پاور آمپلی فایر 3G و 4GQUALCOMM Incorporated←
۳KM2L9001CM-B518حافظه uMCP (هارد)Samsung semiconductor←
۴SM3010تغذیه صفحه نمایشSilicon Mitus←
۵QFM3576ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)QUALCOMM Incorporated←
۶S5M5900بافر کلاکSamsung semiconductor←
۷Exynos 1280 5G S5E8825CPU بخش Application و BasebandSamsung semiconductor←
۸SM5451شارژSilicon Mitus←
۹SKY58267-11ماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)Skyworks Solutions Inc←
۱۰LSM6DSOسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۱۱SFML1A0Z001آمپلی فایر کم نویز (LNA)WISOL←
۱۲QM81050تغذیه بخش RFQORVO←
۱۳TFA9878BUKآمپلی فایر صوتGoodix←
۱۴S3NSN4VXS1-UX30NFCSamsung semiconductor←
۱۵SFML1A0Z001آمپلی فایر کم نویز (LNA)WISOL←
۱۶S2MPB03X01-6031تغذیه دوربینSamsung semiconductor←
۱۷S2MPU14X01تغذیه (PMU)Samsung semiconductor←
۱۸STM32G051F8Y6TRمیکروکنترلرSTMicroelectronics←
۱۹SKY58083-11ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)Skyworks Solutions Inc←
۲۰S5N5C20X00-6030بلوتوث، وای فای (wifi) و رادیو FMSamsung semiconductor←
۲۱QM81050تغذیه بخش RFQORVO←
۲۲QM77098Bماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)QORVO←
۲۳SM5714تغذیه و شارژSilicon Mitus←
۲۴SFML5E0K001سوئیچ آنتن DiversityWISOL←
۲۵AK09918Cسنسور مغناطیسی قطب نما (Compass)AKM←
۲۶SFML6S0V001سوئیچ آنتن DiversityWISOL←
۲۷S5M5511A01-L134فرستنده و گیرنده رادیویی (RF Transceiver)Samsung semiconductor←
۲۸MXD7245Lماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)MAXSCEND←
۲۹TFA9878BUKآمپلی فایر صوتGoodix←
۳۰SFML6S0V001سوئیچ آنتن DiversityWISOL←
