برد سامسونگ A14 (SM-A145P)

SM-A145P

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

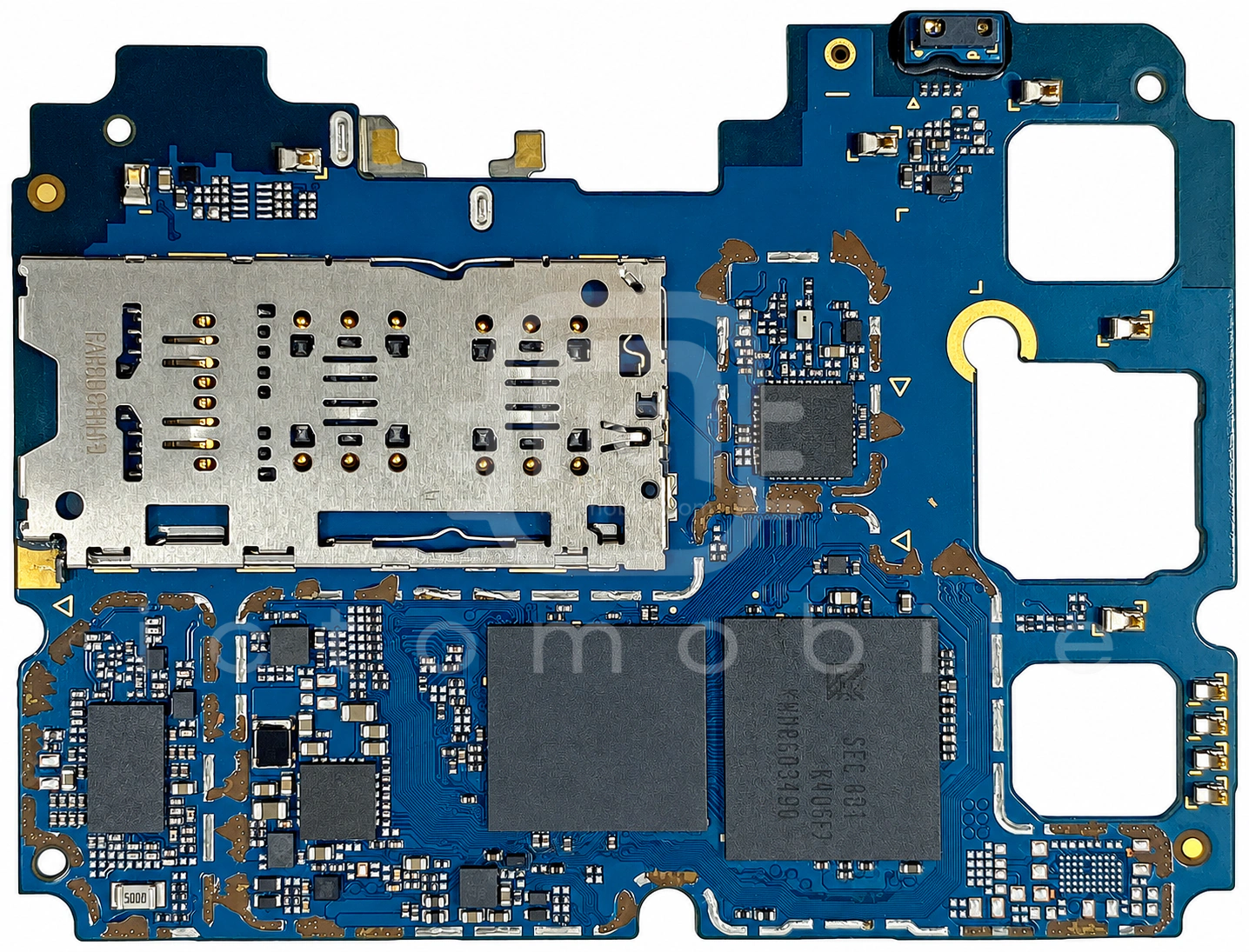

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

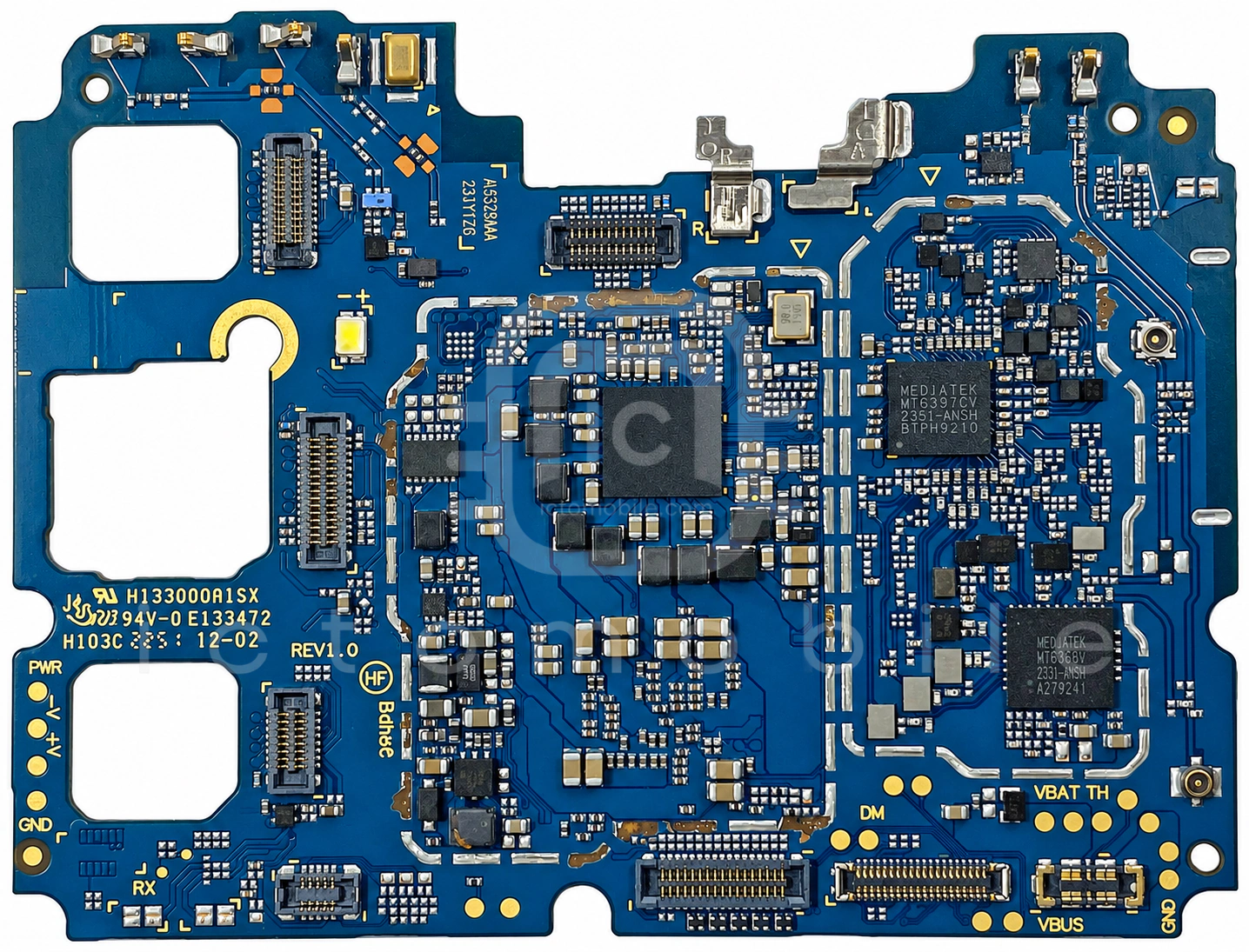

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۲۱ موقعیت از ۲۱ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱WL2820D33-4رگولاتور ولتاژ LDOWILLSEMI←
۲MT6177HWفرستنده و گیرنده رادیویی (RF Transceiver)Mediatek←
۳UPM6910DشارژUnisemipower←
۴AW87318CSRآمپلی فایر صوتAwinic←
۵WL2820D18-4رگولاتور ولتاژ LDOWILLSEMI←
۶MT6631Nبلوتوث، وای فای (wifi) ، رادیو FM و GPSMediatek←
۷HUSB311درایور USB Type-Chynetek←
۸SGM3756درایور بک لایت LCDSG Micro←
۹SGM3785YTDP14Gدرایور LED فلاش دوربینSG Micro←
۱۰SM5109تغذیه صفحه نمایشSilicon Mitus←
۱۱NZ5627Rپاور آمپلی فایر 4GLansus←
۱۲MT6358Wتغذیه (PMU) و Codec صوتMediatek←
۱۳KMDP6001DB-B425حافظه eMCP (هارد)Samsung semiconductor←
۱۴WL2820D33-4رگولاتور ولتاژ LDOWILLSEMI←
۱۵MT6769V-CTCPU بخش Application و BasebandMediatek←
۱۶SKY19256-701LFسوئیچ آنتنSkyworks Solutions Inc←
۱۷SGM2037-ADJXUDX6Gرگولاتور ولتاژ LDOSG Micro←
۱۸WS7808QCسوئیچ آنتن DiversityWILLSEMI←
۱۹STK8321سنسور شتاب (Accelerometer)Sensortek←
۲۰NZ5596Rماژول FEM باندهای 2G و 3G و 4GLansus←
۲۱AW32915AFCRمحافظ اضافه ولتاژAwinic←
