نقشه برد Samsung Galaxy F22 (SM-E225F) | Samsung Galaxy M22 (SM-M225F) | Samsung Galaxy M32 (SM-M325F)

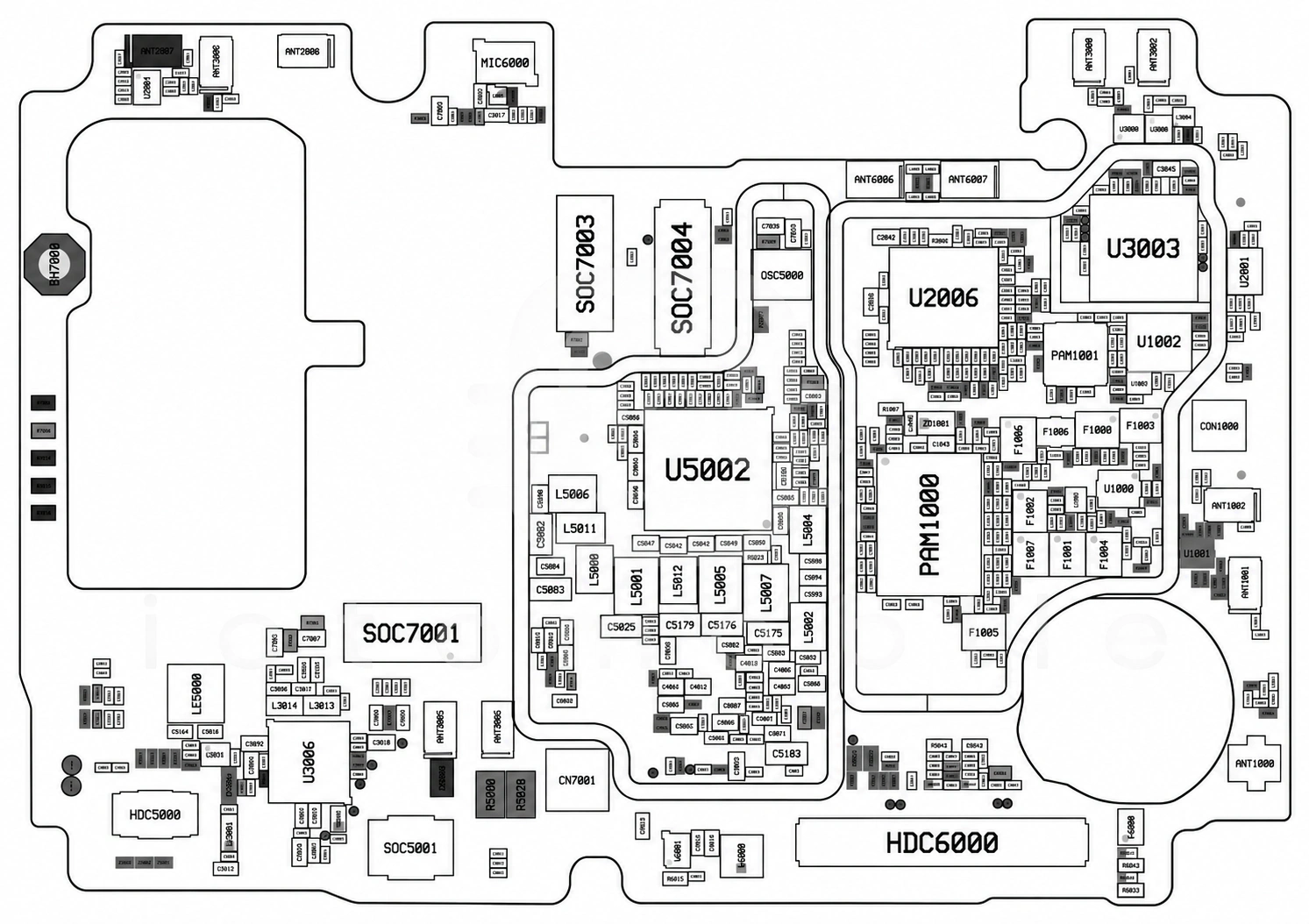

روی برد

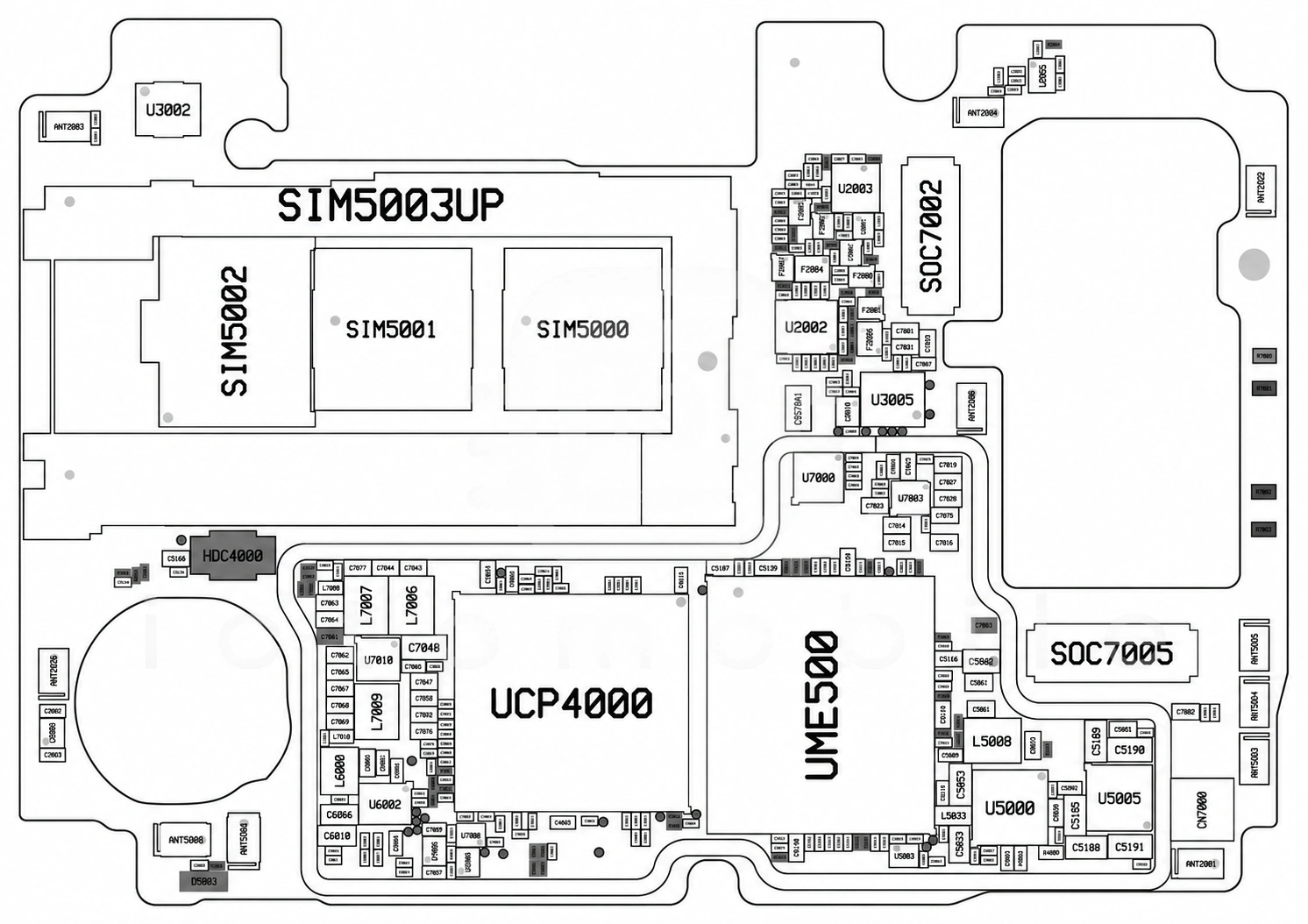

پشت برد

↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۲۰ موقعیت از ۲۰ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها

۱MT6631Nبلوتوث، وای فای (wifi) ، رادیو FM و GPSMediatek←

۲MT6177Wفرستنده و گیرنده رادیویی (RF Transceiver)Mediatek←

۳WIPS115749-2Rپاور آمپلی فایر GSM و 3G و 4GWIPAM←

۴MT6358Wتغذیه (PMU) و Codec صوتMediatek←

۵PN557A1EV-C101NFCNXP Semiconductors←

۶WIPS33232-01ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)WIPAM←

۷SFMD3L0F001ماژول FEM باندهای 2G و 3G و 4GWISOL←

۸AK09918Cسنسور مغناطیسی قطب نما (Compass)AKM←

۹ET9553Mمحافظ اضافه ولتاژWuxi Etek Microelectronics Co←

۱۰SM5714تغذیه و شارژSilicon Mitus←

۱۱PCA9468B3شارژNXP Semiconductors←

۱۲KMDP6001DA-B425حافظه eMCP (هارد)Samsung semiconductor←

۱۳MT6769V-CTCPU بخش Application و BasebandMediatek←

۱۴MXD8680Sسوئیچ آنتن DiversityMAXSCEND←

۱۵TS5MP646سوئیچ آنالوگ SPDTTexas Instruments←

۱۶AW8896CSRآمپلی فایر صوتAwinic←

۱۷SM3010تغذیه صفحه نمایشSilicon Mitus←

۱۸LSM6DSLسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←

۱۹MXD83E4Wسوئیچ آنتن DiversityMAXSCEND←

۲۰S2MPB03X01-6031تغذیه دوربینSamsung semiconductor←

عیب‌یابی

یک ایراد را انتخاب کنید تا قطعه‌های همین برد که ممکن است آن را ایجاد کرده باشند مشخص شود.
